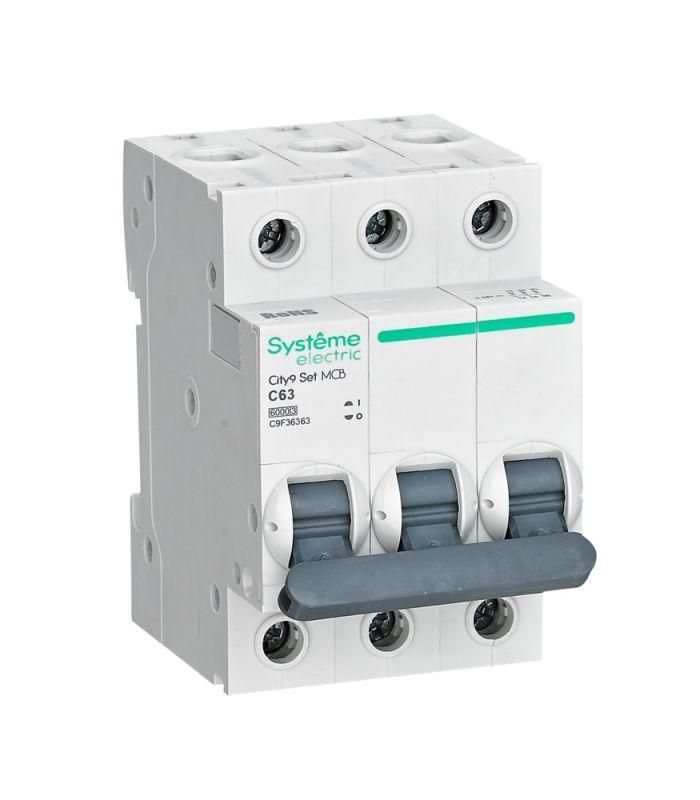

Выключатель автоматический трёхполюсный 63A C 6kA City9 | C9F36363 |Systeme Electric APC

Автоматический выключатель Systeme Electric серии City9 SET, артикул c9f36363 - трёхполюсный аппарат на 63 А с характеристикой C и отключающей способностью 6 кА. Он предназначен для надёжной защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах с переменным током 380–400 В.

Назначение и область применения

Автоматический выключатель c9f36363 защищает силовые цепи в промышленных и коммерческих объектах. Подходит для защиты двигателей, групп освещения, оборудования на конвейерах, насосах, компрессорах и других нагрузках с умеренным пусковым током. Применяется в щитах управления, распределительных пунктах и шкафах автоматизации.

Технические характеристики

• Тип: автоматический выключатель, трёхполюсный (3P)
• Номинальный ток: 63 А
• Характеристика срабатывания: C - реагирует на токи в 5–10 крат от номинала, оптимальна для нагрузок с пусковыми токами (например, двигатели)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Номинальное напряжение: 380 В (рабочее), 440 В (изоляционное)
• Род тока: переменный (AC), частота 50–60 Гц
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищает оборудование
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначен для открытых или влажных мест
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Ширина: 3 модуля (54 мм)
• Глубина монтажа: 45 мм
• Момент затяжки клемм: 2,5 Нм
• Корпус: монолитная лицевая панель из ударопрочного пластика, усилен 6 металлическими заклёпками

Совместимость и монтаж

Устройство устанавливается на DIN-рейку типа TS35. Ширина 3 модуля позволяет легко разместить его в типовых щитах. Для подключения используются медные провода сечением до 25 мм2. Клеммы рассчитаны на одножильные и многожильные провода с наконечниками. Максимальный момент затяжки - 2,5 Нм; превышение может повредить контактную систему. После установки проверьте плотность фиксации на рейке и правильность подвода фаз.

Безопасность и стандарты

• Соответствует требованиям RoHS 2.0 - не содержит опасных веществ
• Клеммы спроектированы так, чтобы предотвратить случайный контакт с токоведущими частями - провод не может проскочить внутрь
• Изоляция рассчитана на 440 В, что обеспечивает запас прочности при колебаниях напряжения

Преимущества

• Механизм мгновенной коммутации - быстрое отключение при КЗ, минимизация теплового воздействия на проводку
• Безопасные клеммы - исключают риск пробоя и возгорания при плохом монтаже
• Монолитный корпус - повышенная механическая прочность, устойчивость к деформациям
• Фиксация 6 заклёпками - гарантирует долговечность даже при вибрациях
• Гарантия 3 года - подтверждённая надёжность производства

Ограничения применения

• Не применяется в условиях высокой влажности, пыли или на улице - степень защиты IP20 недостаточна
• Не подходит для защиты светодиодных светильников или устройств с очень высоким пусковым током (>10×Iн) - лучше выбрать характеристику D
• Не рекомендован для постоянной работы при температуре выше +40 C без принудительного охлаждения
• Не предназначен для частого ручного включения/выключения - предназначен для аварийного отключения, а не для операционного управления

Примеры использования

• Защита группы электродвигателей на производственном участке (конвейеры, вентиляторы)
• Щит питания станков ЧПУ с мощностью до 15 кВт
• Распределительный щит торгового центра - защита освещения и розеточных групп
• Электрощитовая в административном здании - совместно с другими автоматами на 16–32 А

Практические советы

• При подборе автомата убедитесь, что суммарная нагрузка всех фаз не превышает 63 А на каждую
• Проверяйте посадочные размеры перед установкой - глубина 45 мм требует достаточного места в щите
• Используйте наконечники на многожильных проводах - это продлит срок службы контактов
• Не затягивайте клеммы больше 2,5 Нм - используйте крутящий ключ с ограничителем
• При замене старого автомата - сравнивайте характеристику C с аналогичными моделями, особенно если ранее использовались устройства другой марки
• Обращайте внимание на серию City9 SET - все автоматы этой серии имеют одинаковый интерфейс и крепление, что упрощает обслуживание
