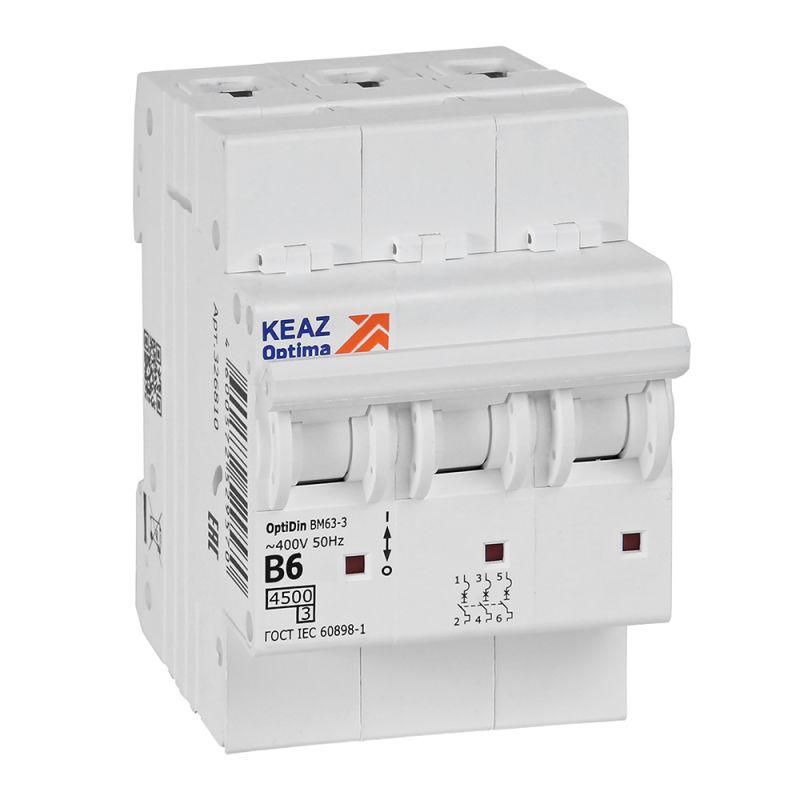

Выключатель автоматический трехполюсный 6А B 4,5кА AC OptiDin BM63-3B6-4,5-УХЛ3 - 329517 КЭАЗ

Автоматический выключатель КЭАЗ OptiDin BM63 4,5 кА - трёхполюсный модульный аппарат на 6 А, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и распределительных щитах. Выключатель автоматический трехполюсный 6А B 4,5кА AC УХЛ3 устанавливается на DIN-рейку и соответствует требованиям условий эксплуатации УХЛ3.

Назначение и область применения

Выключатель автоматический трехполюсный 6А B 4,5кА AC УХЛ3 защищает трёхфазные цепи напряжением до 400 В, частотой 50 Гц. Применяется в распределительных, квартирных и этажных щитах жилых зданий. Подходит для защиты групповых линий освещения, розеток, бытовых приборов и маломощного оборудования. Также допускается использование в условиях периодических включений/отключений - до 30 раз в сутки.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защита всех фаз одновременно
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для нагрузок с плавным пуском (освещение, бытовые приборы)
• Способ монтажа: DIN-рейка - установка на стандартную рейку шириной 35 мм
• Модульная ширина: 3 модуля - занимает 3 единицы по стандарту (54 мм)
• Сечение провода: 1–25 мм2 - совместим с медными проводниками этого диапазона
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Рабочая температура: от –70 C до +60 C - работает в суровых климатических условиях, включая холодные помещения
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку
• Категория перенапряжения: IV - рассчитан на применение на входе в объект, где возможны значительные переходные процессы
• Глубина монтажа: 75 мм - требуемый свободный объем за щитом

Совместимость и монтаж

Выключатель автоматический трехполюсный 6А B 4,5кА AC УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, обеспечивающие надёжный контакт с проводами сечением от 1 до 25 мм2. При монтаже важно соблюдать глубину 75 мм - недостаток места за щитом затруднит закрывание крышки. Все три полюса имеют единый рычаг управления - отключение одной фазы отключает все. Совместим с другими устройствами серии OptiDin BM63 и BM125, что позволяет легко формировать компактные щитовые сборки.

Безопасность и стандарты

Выключатель автоматический трехполюсный 6А B 4,5кА AC УХЛ3 соответствует международному стандарту IEC 60898-1 и российскому ГОСТ Р 50345. Обладает классом токоограничения 3, что обеспечивает быстрое гашение дуги при аварии. Сертифицирован для работы в условиях загрязнения уровня 2 - типично для сухих помещений без агрессивной пыли. Номинальное напряжение изоляции 400 В гарантирует безопасную работу даже при кратковременных перенапряжениях.

Преимущества

• Увеличенный диапазон рабочих температур - подходит для неотапливаемых щитовых комнат зимой
• Высокая отключающая способность 4,5 кА - достаточна для большинства жилых домов и многоквартирных зданий
• Характеристика B - оптимальна для бытовых нагрузок, не даёт ложных срабатываний при пуске ламп и двигателей
• Класс 3 токоограничения - минимизирует риск повреждения кабеля при КЗ
• Поддержка дополнительной комплектации - можно установить блоки сигнализации, расцепители, дифференциальные устройства

Ограничения применения

• Не предназначен для защиты мощных промышленных машин - требуется более высокая отключающая способность (например, 6–10 кА)
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях без корпуса повышенной степени защиты
• Не рекомендован для частых ручных включений свыше 30 раз в день - это сокращает срок службы механических элементов
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц
• При использовании в условиях ниже –70 C необходимо проверять герметичность соединений - материал может стать хрупким

Примеры использования

• Защита трёхфазной группы розеток в квартире с кондиционером, стиральной машиной и бойлером
• Щит на этаже многоквартирного дома - распределение питания по трем фазам
• Общий ввод в частный дом с трёхфазным питанием и внутренним распределением
• Осветительная группа в подвале или техническом помещении с несколькими светильниками

Практические советы

• Выбирая этот выключатель автоматический трехполюсный 6А B 4,5кА AC УХЛ3, убедитесь, что суммарная нагрузка по каждой фазе не превышает 6 А - иначе будет происходить ложное отключение
• Используйте провода сечением не менее 2,5 мм2 для розеточных групп - это соответствует нормам ПУЭ при токе 6 А
• При установке в щите с плотной компоновкой учтите глубину 75 мм - не забудьте про место для кабельных каналов и запаса проводов
• Если нужна сигнализация срабатывания - выбирайте версию с дополнительным контактом (возможно по заказу)
• Для систем с высокой вероятностью КЗ (например, старая проводка) этот выключатель автоматический трехполюсный 6А B 4,5кА AC УХЛ3 - хороший выбор благодаря классу токоограничения 3
