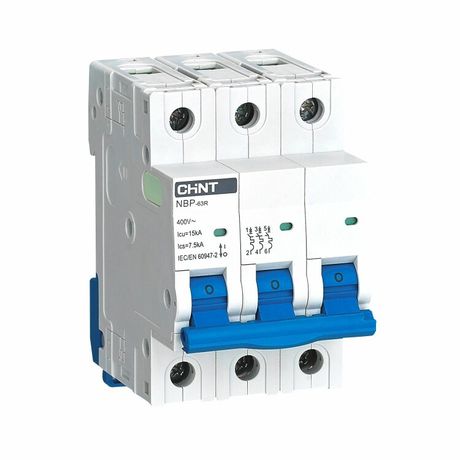

Выключатель автоматический трехполюсный NBP-63R 3P 2A 15кА 8In (R) | 352388 CHINT

Автоматический выключатель CHINT 352388 - трёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов, где требуется надёжная защита нагрузок до 2 А при напряжении 400 В.

Назначение и область применения

Автоматический выключатель CHINT 352388 предназначен для защиты однофазных и трёхфазных цепей с номинальным током 2 А. Он обеспечивает безопасное отключение при превышении тока сверх нормы (перегрузка) или при аварийном коротком замыкании. Устройство применяется в распределительных щитах, где есть потребители малой мощности: освещение, розеточные группы, контрольные цепи, системы автоматизации, насосы, вентиляторы и другие устройства с пусковыми токами, не превышающими 8-кратный номинал.

Технические характеристики

• Номинальный ток: 2 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Отключающая способность: 15 кА - способность безопасно прервать ток короткого замыкания до 15 тысяч ампер;
• Характеристика срабатывания: C (8In) - срабатывает при токе 8–20% выше номинала, что подходит для нагрузок с умеренным пусковым током (например, двигатели, трансформаторы);
• Тип тока: переменный (AC) - работает только в сетях 50–60 Гц;
• Напряжение изоляции: 440 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями;
• Импульсное выдерживаемое напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные импульсы);
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды; подходит только для внутренней установки в закрытых щитах;
• Модульная ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке;
• Частота: 50–60 Гц - совместим с сетями России, Европы и большинства стран;
• Рабочая температура: от -30C до +70C - можно использовать в неотапливаемых помещениях, на улице внутри корпусов;
• Степень загрязнения: 2 - рассчитан на работу в условиях с небольшим количеством пыли и конденсата;
• Возможность доп. комплектации: да - позволяет установить дополнительные модули (блокировки, сигнализацию, расцепители).

Совместимость и монтаж

Автоматический выключатель CHINT 352388 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 16 мм2 (медные) или 25 мм2 (алюминиевые) - проверьте маркировку на клеммах перед затяжкой. Клеммы поддерживают соединения с наконечниками типов PIN и FORK. Устройство имеет индикатор положения контактов - окно показывает “I” (включено) или “O” (выключено). Монтаж выполняется в щите с достаточным свободным пространством вокруг для теплоотвода. Не устанавливайте рядом с источниками тепла или вибраций.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Категория применения A - обеспечивает координированную защиту в системах с высокой степенью селективности. Класс токоограничения 3 - снижает энергию, проходящую через цепь при КЗ, что повышает безопасность оборудования. Механическая износостойкость - 20 000 циклов включения/отключения, электрическая - 10 000 циклов, что гарантирует долгий срок службы даже при регулярной эксплуатации.

Преимущества

• Высокая отключающая способность (15 кА) - надёжно защищает даже в сетях с большой возможностью КЗ;
• Характеристика C - оптимальна для бытовых и промышленных нагрузок с пусковыми токами;
• Гибкость комплектации - возможность добавления вспомогательных контактов и сигнализации;
• Удобная индикация - наглядное определение состояния автомата без тестера;
• Работа при низких температурах - подходит для холодных помещений и наружных щитов.

Ограничения применения

• Не предназначен для защиты цепей постоянного тока (DC) - только для AC 50/60 Гц;
• IP20 не обеспечивает защиту от влаги - запрещена установка во влажных помещениях без герметичного корпуса;
• Номинальный ток всего 2 А - не подходит для мощных двигателей, нагревателей или групп розеток;
• Не используется в качестве основного рубильника - не рассчитан на частые ручные операции включения/отключения;
• Не следует применять в сетях с высоким уровнем гармоник (>10%) без предварительной проверки совместимости.

Примеры использования

• Защита трёхфазного насоса мощностью до 0,75 кВт в системе водоснабжения;
• Контроль питания управления PLC или реле в автоматических линиях;
• Отдельная защита трёхфазной световой арматуры в офисе или складе;
• Щитовая защита для слаботочных систем (связь, CCTV) с питанием через трансформатор.

Практические советы

• Выбирая автомат CHINT 352388, убедитесь, что суммарная нагрузка всех фаз не превышает 2 А - превышение вызовет ложные срабатывания;
• При монтаже затягивайте клеммы моментом 0,5–0,7 Нм - недостаточно или слишком сильно затянутый контакт может перегреться;
• Если нужна сигнализация срабатывания - используйте дополнительный модуль NO/NC;
• Для многократных включений после КЗ - проверяйте состояние контактов и наличие следов дугового износа;
• При использовании в холодных условиях (ниже -20C) - давайте устройству адаптироваться к температуре перед первым включением.
