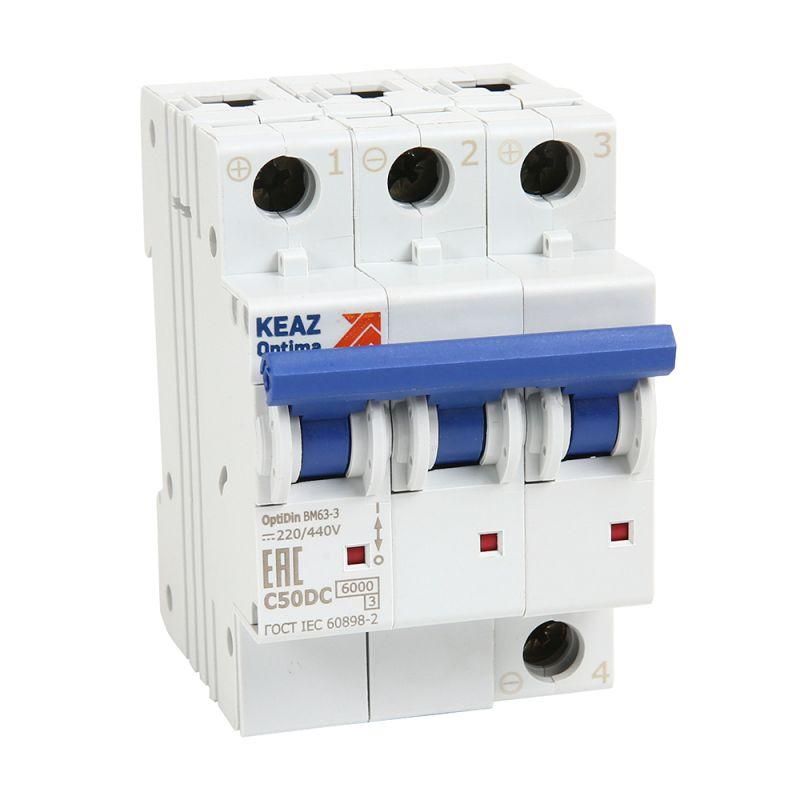

Выключатель автоматический трёхполюсный OptiDin BM63-3C6-DC-УХЛ3 (Новый) |338012| КЭАЗ

Автоматический выключатель BM63-3C6-DC-УХЛ3 (6кА) от КЭАЗ предназначен для защиты цепей постоянного тока до 400 В от перегрузок и коротких замыканий. Устройство подходит для установки в щитах управления промышленным оборудованием, где требуется надёжная коммутация и высокая отключающая способность при постоянном токе.

Назначение и область применения

BM63-3C6-DC-УХЛ3 - трёхполюсный автоматический выключатель для цепей постоянного тока (DC). Он защищает оборудование от перегрузок и коротких замыканий, обеспечивая безопасную отсечку тока до 6 кА. Применяется в системах с источниками постоянного тока: солнечными электростанциями, аккумуляторными батареями, промышленными преобразователями, электроприводами постоянного тока, зарядными устройствами и распределительными щитами постоянного тока.

Технические характеристики

• Номинальный ток: 6 А - максимальный длительно допустимый ток без срабатывания;
• Количество полюсов: 3 - позволяет одновременно отключать три провода в цепи постоянного тока;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Номинальное напряжение: 400 В DC - максимальное рабочее напряжение постоянного тока;
• Характеристика срабатывания: C - подходит для нагрузок со средними пусковыми токами (например, двигатели, источники питания);
• Частота: 50 Гц - указано для совместимости с сетевыми измерениями, хотя устройство работает только с постоянным током;
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ за счёт ускоренного гашения дуги;
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими импульсными перенапряжениями (например, на входе в здание или рядом с мощными преобразователями);
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Степень загрязнения 2 - допустимо наличие непроводящей пыли, характерная для обычных помещений;
• Глубина монтажа: 75 мм - требует свободного места за DIN-рейкой;
• Модульная ширина: 3 М - занимает три стандартных модуля (54 мм) на DIN-рейке;
• Исполнение УХЛ3 - предназначено для работы при температуре от −40C до +40C и повышенной влажности, соответствует требованиям для умеренного и холодного климатических районов.

Совместимость и монтаж

BM63-3C6-DC-УХЛ3 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для правильного подключения важно соблюдать полярность: контакты помечены как “+” и “−”, и подключение должно выполняться строго согласно схеме устройства. Подводить провода можно сверху или снизу - устройство не имеет фиксированной ориентации. Обеспечьте достаточное пространство вокруг автомата для теплоотвода - особенно при работе на пределе номинального тока. Установка возможна только в сухих, хорошо вентилируемых щитах. Не используйте в условиях прямого попадания воды, осадков или агрессивных паров.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 для аппаратов низкого напряжения. Произведён в соответствии с требованиями ГОСТ Р 50030.2 и сертифицирован для применения в России и странах ЕАЭС. Класс токоограничения 3 и категория перенапряжения IV обеспечивают соответствие нормам безопасности для промышленных объектов.

Преимущества

• Высокая отключающая способность 6 кА при постоянном токе - редкая возможность для бюджетных решений;
• Трёхполюсное исполнение - удобно для защиты многофазных цепей постоянного тока (например, двухпроводные системы с заземлением или трехпроводные с нулём);
• Класс токоограничения 3 - минимизирует повреждение оборудования при аварии;
• Исполнение УХЛ3 - надёжная работа в суровых климатических условиях без дополнительного обогрева;
• Поддерживает дополнительную комплектацию - возможно подключение Aux-контактов, расцепителей, сигнализаторов положения.

Ограничения применения

• Не применяется в цепях переменного тока - только для постоянного тока (DC);
• IP20 не защищает от пыли и влаги - запрещена установка вне герметичных щитов;
• Рабочее напряжение не выше 400 В DC - нельзя использовать в высоковольтных системах (>500 В);
• Номинальный ток 6 А - не подходит для нагрузок выше этого значения даже кратковременно;
• Не рекомендован для частых операций включения/выключения - не является контактным устройством, предназначенным для частой коммутации.

Примеры использования

• Защита солнечных панелей в микросистемах до 400 В постоянного тока;
• Щиты управления электрокарьерными самосвалами с питанием от аккумуляторных батарей;
• Цепи питания промышленных инверторов и UPS с выходом постоянного тока;
• Распределительные пункты на железнодорожном транспорте (электропитание сигналов, связи);
• Системы зарядки электромобилей с постоянным током (DC Fast Charging).

Практические советы

• Перед установкой проверьте соответствие напряжения и тока вашей сети - превышение параметров приведёт к отказу автомата;
• При использовании нескольких автоматов в одном щите учтите глубину монтажа (75 мм) - не забудьте про место для проводов и других элементов;
• Для увеличения функционала используйте дополнительные модули: сигнализатор положения или расцепитель минимального напряжения;
• Не затягивайте клеммы слишком сильно - это может повредить медные контакты внутри корпуса;
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление в цепях постоянного тока встречается чаще, чем в переменном.
