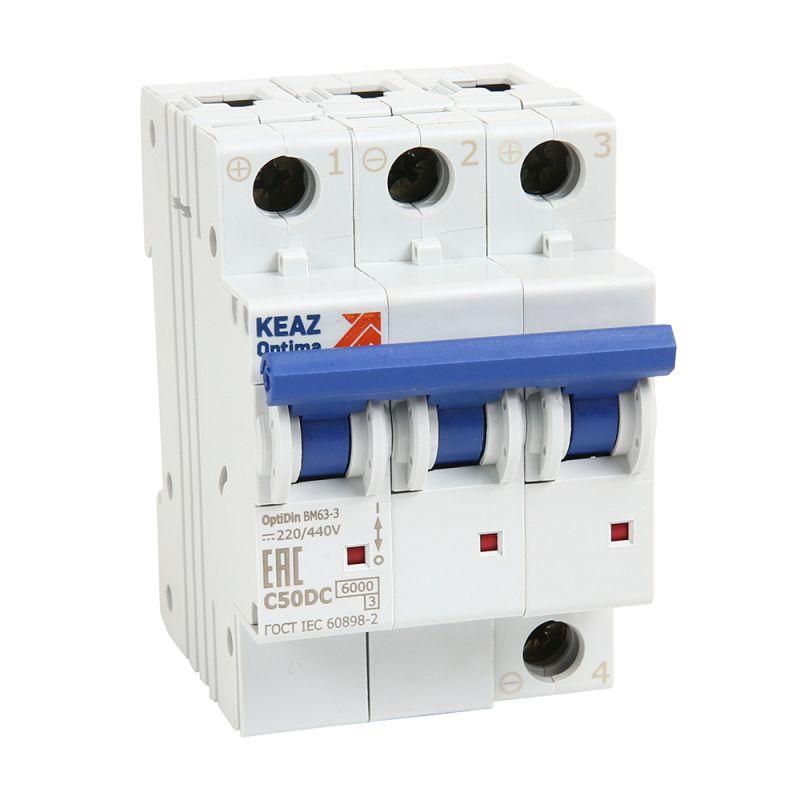

Выключатель автоматический трёхполюсный OptiDin BM63-3Z2-DC-УХЛ3 (Новый) |338051| КЭАЗ

Автоматический выключатель OptiDin BM63-3Z2-DC-УХЛ3 (6кА) КЭАЗ предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот трёхполюсный модульный аппарат рассчитан на работу в условиях повышенной влажности и температурных колебаний, что делает его подходящим для промышленного оборудования, зарядных станций и систем управления постоянным током.

Назначение и область применения

OptiDin BM63-3Z2-DC-УХЛ3 (6кА) КЭАЗ используется для защиты электрических цепей постоянного тока (DC) с номинальным током 2 А. Подходит для установки в распределительных щитах промышленных объектов, где требуется высокая надёжность и устойчивость к внешним воздействиям. Применяется в системах: энергоустановок на базе солнечных батарей, электромобилей, промышленных преобразователей частоты, светодиодных осветительных систем и других устройств с питанием от DC-источников.

Технические характеристики

• Номинальное напряжение: 660 В постоянного тока
• Номинальный ток: 2 А
• Количество полюсов: 3
• Номинальная отключающая способность: 6 кА при постоянном токе
• Характеристика срабатывания: Z - чувствительная к импульсным нагрузкам, подходит для защиты полупроводниковых приборов
• Тип тока: постоянный (DC)
• Частота: 50 Гц (для контроля сетевых помех, не влияет на работу при DC)
• Модульная ширина: 3 М (стандарт DIN 43880)
• Глубина монтажа: 75 мм
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на оборудование
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с высокими переходными процессами
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводимости
• Корпус изготовлен из самозагасающегося, не поддерживающего горение пластика

Совместимость и монтаж

OptiDin BM63-3Z2-DC-УХЛ3 (6кА) КЭАЗ монтируется на стандартную DIN-рейку шириной 35 мм. Устройство занимает три модуля (3M), поэтому требует соответствующего места в щите. Для фиксации достаточно защёлкнуть нижнюю часть на рейке, затем плотно придавить верх. Обеспечен удобный зажим для проводников сечением до 35 мм2 - можно использовать однопроволочные и многожильные жилы с наконечниками. Перед подключением проверьте соответствие полярности - хотя выключатель не имеет полярности, рекомендовано соблюдать правильное направление потока тока для обеспечения максимальной долговечности дугогасительной системы.

Безопасность и стандарты

OptiDin BM63-3Z2-DC-УХЛ3 (6кА) КЭAZ сертифицирован согласно требованиям ГОСТ Р 50030.2–2019 и внесён в Реестр промышленной продукции Российской Федерации (№10385134). Соответствует классу перенапряжения IV, что позволяет применять его в зонах с высоким риском скачков напряжения. Конструкция исключает возможность возгорания благодаря использованию термостойких материалов. Индикатор положения контакта визуально показывает состояние аппарата - “ON”/“OFF”, что повышает безопасность обслуживания.

Преимущества

• Серебросодержащие напайки на подвижных контактах - увеличивают срок службы и снижают нагрев при коммутации
• Профессиональная система охлаждения: профилированные углубления на корпусе эффективно отводят тепло даже при длительной работе
• Двойной разрыв контактов + двухступенчатая дугогасительная камера - гарантирует надёжное гашение дуги при отключении больших токов
• Надёжные зажимы с усиленным усилием затяжки - минимизируют риск ослабления соединения при вибрации
• Индикатор состояния контактов - позволяет оперативно определить, находится ли выключатель во включенном состоянии
• Не поддерживающий горение материал корпуса - снижает риск распространения пламени при аварии

Ограничения применения

OptiDin BM63-3Z2-DC-УХЛ3 (6кА) КЭАЗ нельзя использовать в цепях переменного тока - он специально адаптирован для постоянного тока. Нельзя устанавливать в открытых помещениях без защиты от попадания жидкостей - степень IP20 не предусматривает защиту от влаги. Также не следует применять в средах с высокой концентрацией металлической пыли или химически активных паров - уровень загрязнения 2 ограничен. Температурный режим работы соответствует исполнению УХЛ3, то есть не ниже –40C и не выше +40C; при более экстремальных значениях возможны отказы.

Примеры использования

• Защита массива солнечных панелей в микрогрид-системах с выходным напряжением до 660 В DC
• Отключение питания силового контура электрокара или AGV-робота
• Щитовая защита преобразователя постоянного тока в промышленном оборудовании
• Цепи управления LED-освещения в холодильных камерах с высокой влажностью
• Распределительные пункты на железнодорожных станциях с DC-питанием сигнализации

Практические советы

• Выбирая OptiDin BM63-3Z2-DC-УХЛ3 (6кА) КЭАЗ, обязательно учтите, что его характеристика Z подходит именно для чувствительных полупроводниковых нагрузок - не используйте вместо него тип B/C/D для обычных двигателей
• При подключении медных проводников сечением больше 16 мм2 лучше использовать наконечники - так достигается лучший контакт и меньше механическая нагрузка на зажим
• Перед первым запуском проверьте, чтобы все три полюса были правильно закреплены - один слабый контакт может вызвать перегрев всего устройства
• Для сервисного обслуживания предусмотрена возможность дополнительной комплектации - можно заказать рычаги управления, блокировки или дополнительные контакты через официального партнёра КЭАЗ
• Не забудьте сохранить документацию и номер реестра - они нужны для проведения плановой поверки и аудита безопасности на предприятии
