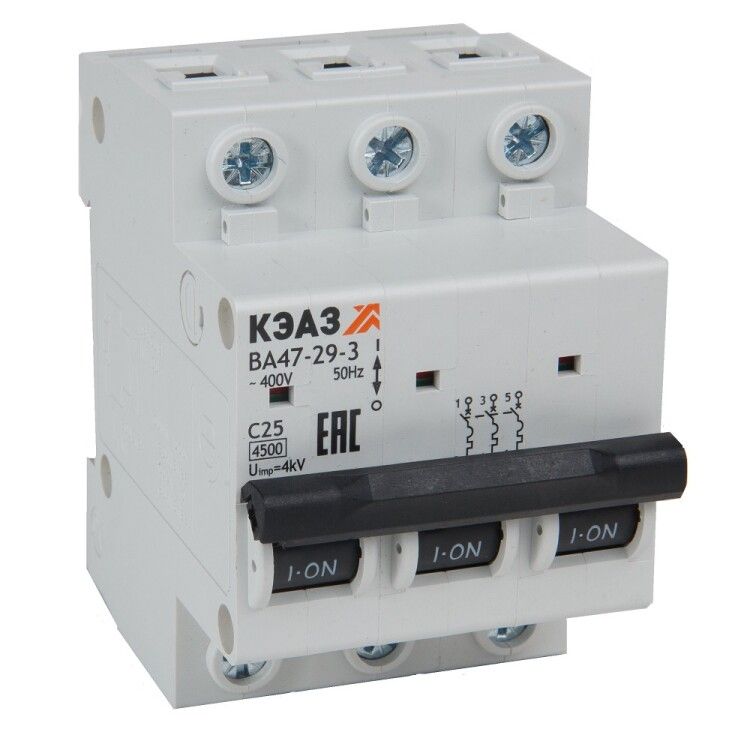

Выключатель автоматический модульный 3п D 6А 4.5кА ВА47-29-3D6-УХЛ3 КЭАЗ 318313

Автоматический выключатель модульный трехполюсный ВА47-29-3D6-УХЛ3 (4,5 кА) от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах. Этот аппарат - часть бюджетной серии Бюджетный модуль, оптимально подходящий для промышленных и бытовых объектов с умеренной нагрузкой.

Назначение и область применения

Автоматический выключатель модульный ВА47-29-3D6-УХЛ3 используется для защиты трёхфазных сетей переменного тока с номинальным напряжением до 400 В. Он применяется в распределительных щитах жилых домов, производственных линий, насосных станций и других объектах, где требуется надёжная защита от аварийных токов. Подходит для установки в условиях умеренного климата благодаря классу исполнения УХЛ3.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан аппарат;
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Характеристика срабатывания: D - предназначена для защиты оборудования с высокими пусковыми токами, таких как двигатели, сварочные аппараты, компрессоры;
• Сечение провода: 1,5–25 мм2 - позволяет подключать медные провода указанного сечения;
• Модульная ширина: 3 модуля - занимает 54 мм по ширине DIN-рейки (стандарт 18 мм на модуль);
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Рабочая температура: от –60 C до +40 C - допускает работу в холодных помещениях, включая неотапливаемые;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги и снижение теплового воздействия на сеть;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от молний или коммутаций;
• Глубина монтажа: 71 мм - требует достаточного места внутри щита для свободного открывания рычага;
• С коммутируемым нейтральным проводником - ноль также отключается при срабатывании, что повышает безопасность при обслуживании;
• Степень загрязнения 2 - рассчитан на использование в помещениях со слабой запылённостью;
• Категория перенапряжения IV - соответствует требованиям для защиты на входе в здание или после счётчика.

Совместимость и монтаж

Автоматический выключатель ВА47-29-3D6-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть корпус на рейке - никаких болтов или креплений не требуется. Подключение проводов осуществляется через винтовые зажимы, доступные с лицевой стороны. Обратите внимание: глубина монтажа 71 мм требует минимум 80 мм свободного пространства в щите для удобного управления рычагом. Выключатель совместим с другими устройствами серии Бюджетный модуль, что упрощает сборку щитов из одного семейства изделий.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при возникновении аварийных ситуаций. Коммутируемый нулевой проводник исключает риск сохранения потенциала на оборудовании после отключения. Сертифицирован для работы в условиях степени загрязнения 2 и категории перенапряжения IV - подходит для установки в главных распределительных щитах.

Преимущества

• Низкая стоимость при сохранении базовой надёжности - выгодное решение для масштабных проектов;
• Широкий диапазон температур - можно использовать даже в неотапливаемых помещениях;
• Поддержка коммутируемого нуля - повышает безопасность при ремонте и диагностике;
• Совместимость с DIN-рейкой - ускоряет монтаж и стандартизирует сборку щитов;
• Характеристика D - идеальна для защиты двигателей и другого оборудования с высоким пусковым током.

Ограничения применения

• Не предназначен для постоянной работы при температурах выше +40 C - возможны ложные срабатывания;
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне помещений или в сырых местах без дополнительной защиты;
• Не рекомендован для цепей с постоянным током (DC) - работает только с переменным током 50 Гц;
• Номинальный ток 6 А слишком мал для мощных потребителей - не подходит для нагревательных приборов свыше 1,4 кВт на фазу;
• Имеет ограниченный срок службы по сравнению с премиальными сериями - не следует использовать в критически важных системах без резерва.

Примеры использования

• Защита трёхфазного электродвигателя насоса в канализационной станции;
• Щитовая защита ввода в небольшую мастерскую с тремя фазами и 380 В;
• Распределительный щит на складе с конвейерами и освещением;
• Замена старого автомата в щите многоквартирного дома при капитальном ремонте.

Практические советы

• Выбирая автомат ВА47-29-3D6-УХЛ3, проверьте соответствие сечения кабеля - используйте провода от 1,5 до 25 мм2, чтобы избежать перегрева контактов;
• При установке в щит с плотной компоновкой учтите глубину 71 мм - недостаток места затруднит управление рычагом;
• Для систем с частыми пусками (например, компрессоры) характеристика D - правильный выбор, но не используйте её там, где нужна чувствительность к перегрузкам (для этого лучше B или C);
• Если планируете расширение системы - закупайте другие устройства из серии Бюджетный модуль: они совместимы по форме, цвету и креплению;
• Не забудьте про обязательную маркировку каждого автомата - особенно важно при наличии нескольких трёхполюсных устройств.
