Автоматический выключатель TS250N (50kA) ETS23 40A 3P3T | 0105027500 Lsis

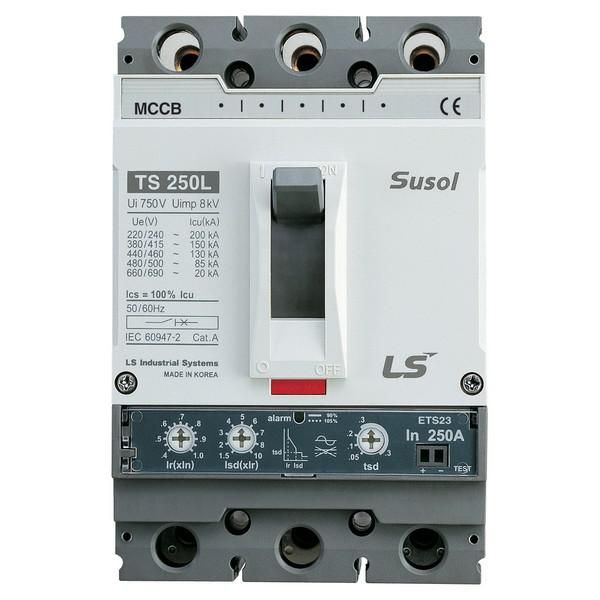

Автоматический выключатель 3-полюсный 3-трехполюсный 40А 50кА TS250N ETS23 от LS Electric предназначен для защиты распределительных сетей от перегрузок и коротких замыканий. Этот выключатель в литом корпусе обеспечивает надежную работу в условиях широкого диапазона температур и подходит для стационарной установки на монтажную плату.

Назначение и область применения

Автоматический выключатель 3-полюсный 3-трехполюсный 40А 50кА TS250N ETS23 используется для защиты трехфазных электрических цепей с напряжением до 690 В переменного тока. Применяется в распределительных щитах промышленных объектов, на участках с высокими требованиями к надежности - например, на станциях управления, в системах конвейеров, насосных станциях и других мощных нагрузках. Подходит для редких оперативных включений и отключений, но не для частого коммутирования.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА - способен безопасно отключить максимальный ток КЗ до этого значения
• Номинальное напряжение: 690 В AC
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по току и времени
• Уставка магнитного расцепителя: 1,5–10 In - регулируемый порог срабатывания при коротком замыкании
• Наличие задержки срабатывания: да - возможность настройки временной задержки для избирательности защиты
• Род тока: переменный (AC)
• Исполнение: стационарное
• Способ монтажа: на монтажную плату
• Степень защиты: IP30 - защищён от доступа пальцев и твердых предметов, но не от воды
• Диапазон рабочих температур: от –40 C до +40 C
• Указатель расцепления: есть - визуально показывает причину отключения (перегрузка или КЗ)
• Привод: ручной - управление осуществляется через рычаг

Совместимость и монтаж

Автоматический выключатель 3-полюсный 3-трехполюсный 40А 50кА TS250N ETS23 устанавливается исключительно на монтажную плату. Для правильного монтажа требуется соблюдать рекомендованное расположение контактов и зажимов, указанные в документации LS Electric. Учитывайте, что устройство не имеет DIN-рейки - его нельзя крепить на стандартную рейку. Монтаж требует фиксации болтами или специальными креплениями, совместимыми с конструкцией корпуса. Обязательно проверьте соответствие сечения проводов номинальному току 40 А.

Безопасность и стандарты

Выключатель соответствует международным нормам для аппаратов защиты в распределительных сетях. Электронный расцепитель обеспечивает точную и согласованную работу с другими устройствами в системе координированной защиты. Наличие указателя расцепления повышает безопасность обслуживания - можно сразу определить причину отключения без дополнительных диагностических действий.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для сетей с большими потенциальными токами КЗ
• Электронный расцепитель с настраиваемой задержкой - позволяет добиться селективности в многоступенчатых системах защиты
• Широкий диапазон температур - работает в холодных и жарких помещениях, включая открытые площадки
• Чёткий визуальный индикатор расцепления - снижает время диагностики отказов
• Литой корпус - прочный, герметичный, устойчив к механическим воздействиям

Ограничения применения

• Не предназначен для частого включения/выключения - не рассчитан на интенсивную коммутацию
• IP30 - не защищен от влаги; запрещено использование во влажных средах, на улице или в местах возможного брызгов
• Только монтаж на плату - несовместим со штангами и DIN-рейками
• Работает только с переменным током - не применяется в постоянном токе
• Температурный предел - ниже –40 C и выше +40 C эксплуатация невозможна

Примеры использования

• Защита силового оборудования на заводе: компрессоры, насосы, конвейеры
• Распределительные щиты в производственных цехах с напряжением 400–690 В
• Щитовые комнаты в тепловых пунктах и котельных
• Объекты с высокой плотностью нагрузки, где важна селективность защиты

Практические советы

• При проектировании системы учтите, что уставка магнитного расцепителя 1,5–10 In позволяет настроить чувствительность под тип нагрузки - для двигателей выбирайте верхний предел (8–10 In)
• Проверьте соответствие сечения кабелей и зажимов: для 40 А используйте медные провода минимум 6–10 мм2
• Не устанавливайте в закрытых ящиках без вентиляции - перегрев может вызвать ложное срабатывание
• При использовании нескольких выключателей в одной цепи - настройте временные задержки так, чтобы отключение происходило только на уровне аварии, а не на всех этажах защиты
• При замене устройства - сохраняйте оригинальные крепления и положение контактов, иначе возможно нарушение электрической целостности
