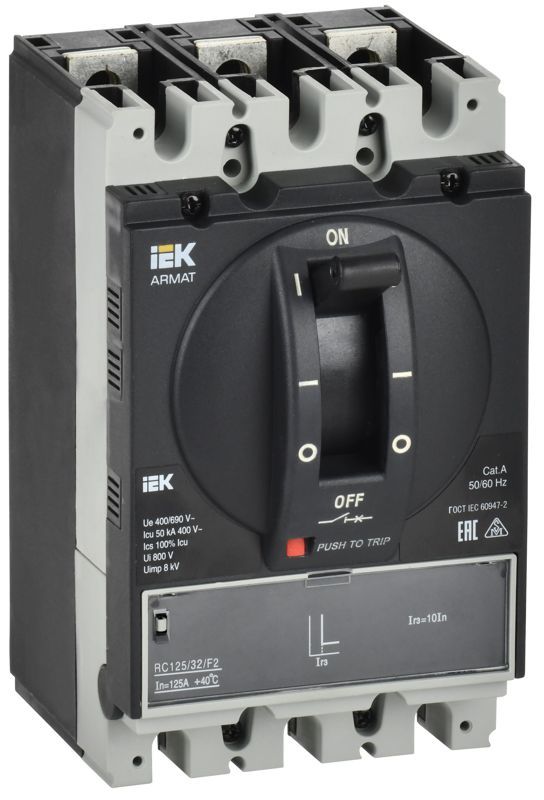

Выключатель автоматический в литом корпусе 3п A 50кА 32А расцепитель электромагн. регулируемый ARMAT IEK AR-MCCB-3A-050-0032A-MTUC

Автоматический выключатель в литом корпусе IEK ARMAT с артикулом ar-mccb-3a-050-0032a-mtuc предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих установках. Его высокая отключающая способность и регулируемый расцепитель делают его подходящим решением для ответственных участков сети с большими токами.

Назначение и область применения

Выключатель автоматический в литом корпусе IEK ARMAT ar-mccb-3a-050-0032a-mtuc используется для защиты трехфазных сетей напряжением до 690 В. Применяется в распределительных щитах, ВРУ, шкафах управления и других комплектных устройствах. Подходит для промышленного оборудования: станков, конвейеров, насосных станций, систем вентиляции и HVAC. Особенно эффективен там, где требуется точная настройка защиты от КЗ - например, на объектах с высокой мощностью потребления или сложной нагрузкой.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 32 А
• Отключающая способность: 50 кА
• Тип расцепителя: электромагнитный, регулируемый
• Конструкция: литой корпус
• Напряжение: до 690 В переменного тока

Регулируемый электромагнитный расцепитель позволяет устанавливать порог срабатывания по току короткого замыкания в пределах, предусмотренных конструкцией - это даёт возможность адаптировать защиту под конкретную нагрузку и координировать работу с другими аппаратами в сети.

Совместимость и монтаж

Выключатель IEK ARMAT ar-mccb-3a-050-0032a-mtuc монтируется на DIN-рейку шириной 35 мм. Соединение проводов осуществляется через винтовые зажимы - допускается подключение одножильных и многожильных проводов с зачищенными концами. Для обеспечения надёжного контакта рекомендуется использовать момент затяжки, указанный в руководстве производителя. Установка возможна в закрытых помещениях с нормальной влажностью и температурой от -40C до +70C. Не предназначен для монтажа вне помещений без дополнительной защиты.

Безопасность и стандарты

Производство всех автоматических выключателей линейки ARMAT соответствует требованиям ГОСТ Р 50030.2 и МЭК 60947-2. Продукция проходит испытания в независимых лабораториях и в собственной лаборатории IEK GROUP в Москве. Высокая отключающая способность (50 кА) обеспечивает безопасность даже при аварийных режимах в сетях с большой короткозамкнутой мощностью.

Преимущества

• Регулируемый электромагнитный расцепитель - гибкость настройки защиты под специфику нагрузки
• Литой корпус повышает механическую прочность и герметичность, снижает риск попадания пыли и влаги внутрь
• Поддерживается совместимость с другими элементами системы ARMAT - удобно при модульной сборке щитов
• Гарантия 5 лет - подтверждает долговечность и качество сборки
• Произведён на автоматизированном оборудовании с жестким контролем качества

Ограничения применения

• Не предназначен для работы в условиях повышенной взрывоопасности (не имеет взрывозащиты)
• Не рассчитан на частые оперативные включения/выключения - не является аппаратом управления
• Не подходит для однофазных цепей без трёхфазной нагрузки - требует наличия трёх фаз
• Нельзя применять в сетях с напряжением выше 690 В
• Необходимо учитывать тепловую нагрузку в щите - при плотной компактной установке возможен перегрев

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 20 кВт
• Щит питания группы станков на заводе с высокими пусковыми токами
• Распределительный щит торгового центра с несколькими контурами освещения и кондиционирования
• Комплексная система энергораспределения на объекте с ВРУ 800–1600 А, где этот выключатель работает как секционный или групповой аппарат

Практические советы

• Перед установкой проверьте соответствие номинала автомата (32 А) расчетному току нагрузки - не забудьте запас по току на пусковые импульсы
• Настройте расцепитель согласно схеме координации защиты всей цепи - особенно важно при наличии нескольких уровней автоматов
• При использовании в холодных помещениях убедитесь, что температура окружающей среды не ниже -40 C - иначе возможно изменение характеристик расцепителей
• Не используйте для защиты цепей с высокой долей емкостной или индуктивной нагрузки без учёта времятоковых характеристик
• Обязательно сохраняйте документацию - она содержит информацию о моментах затяжки и тестировании аппарата
