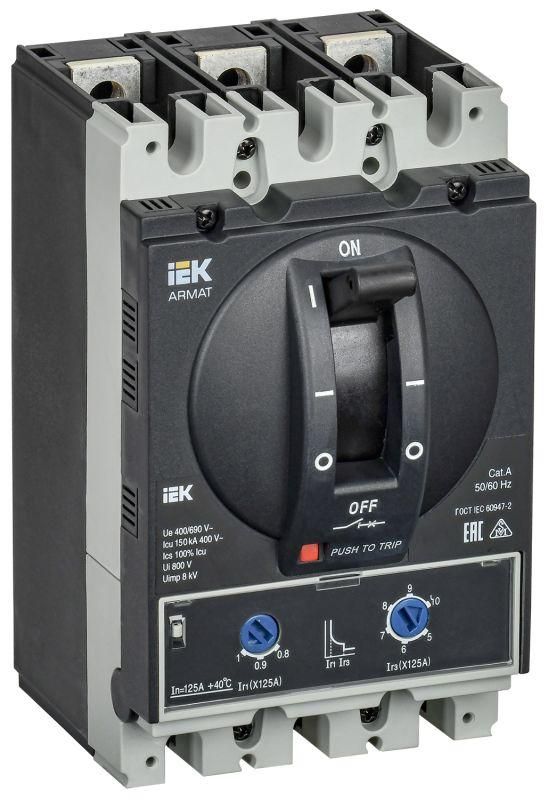

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер D 150кА 125А расцепитель термомагнитный регулируемый - AR-MCCB-3D-150-0125A-ATUC IEK

Автоматический выключатель в литом корпусе ARMAT, IEK (артикул ar-mccb-3d-150-0125a-atuc) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных распределительных системах. Его высокая отключающая способность и регулируемый термомагнитный расцепитель делают его подходящим для ответственных объектов с большими токами КЗ.

Назначение и область применения

Автоматический выключатель в литом корпусе ARMAT, IEK используется для защиты трехфазных сетей переменного тока с напряжением до 400 В. Применяется в распределительных щитах, ВРУ, шкафах управления и других низковольтных комплектных устройствах. Подходит для промышленных объектов - заводов, цехов, логистических комплексов, где требуется надежная защита при больших токах короткого замыкания до 150 кА.

Технические характеристики

• Номинальный ток: 125 А
• Количество полюсов: 3
• Номинальная отключающая способность: 150 кА
• Номинальное напряжение: 400 В
• Тип расцепителя: термомагнитный, регулируемый
• Диапазон настройки защиты от перегрузки: 625–1250 А (в 5–10 раз выше номинала)
• Защита по минимальному напряжению: да
• Степень защиты IP20: защищен от доступа пальцами, но не от пыли и воды
• Способ монтажа: на монтажную плату (фиксация болтами)
• Тип подключения: болтовое соединение
• Срок службы: 15 лет
• Гарантия: 5 лет
• Моторный привод: возможно подключение опционально
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Автоматический выключатель ARMAT, IEK устанавливается на монтажной плате с помощью болтов. Для правильного монтажа необходимо обеспечить свободный доступ к контактам и достаточное пространство вокруг аппарата для теплоотвода. Болтовые зажимы требуют точного момента затяжки - используйте динамометрический ключ, чтобы избежать повреждения контактов. Учитывайте, что аппарат не имеет встроенных вспомогательных контактов; при необходимости сигнализации состояния или удаленного управления следует использовать внешние модули. Моторный привод можно установить дополнительно, если требуется дистанционное управление.

Безопасность и стандарты

Автоматический выключатель ARMAT, IEK соответствует требованиям международных стандартов IEC/EN 60947-2. Произведен на автоматизированном производстве с жестким контролем качества. Все изделия проходят испытания в собственной лаборатории IEK GROUP в Москве и сторонних сертифицированных центрах. Защита по минимальному напряжению предотвращает самопроизвольное включение при восстановлении питания после аварийного отключения - важная функция для безопасности оборудования и персонала.

Преимущества

• Высокая отключающая способность (150 кА) позволяет применять аппарат даже в местах с мощными источниками питания - например, рядом с трансформаторными подстанциями.
• Регулируемый порог тепловой защиты (625–1250 А) дает гибкость настройки под конкретную нагрузку, снижая риск ложных срабатываний.
• Конструкция в литом корпусе обеспечивает механическую прочность и долговечность в условиях вибраций и перепадов температур.
• Поддержка моторного привода позволяет интегрировать выключатель в системы автоматизации без переделок шкафа.
• Гарантия 5 лет и расчетный срок службы 15 лет подтверждают надежность конструкции.

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP20 исключает использование во влажных, запыленных или наружных помещениях.
• Отсутствие вспомогательных контактов требует дополнительных решений для контроля состояния (например, реле или модульные блоки).
• Настройка расцепителя возможна только в диапазоне 625–1250 А - нельзя использовать для защиты цепей с током ниже 625 А.
• Требуется фиксация на монтажной плате - не подходит для DIN-рейки.

Примеры использования

• Защита главного входа в промышленный распределительный щит 400 В с нагрузкой до 125 А.
• Отключение крупного двигателя или группы насосов в цехе, где возможны импульсы тока до 150 кА.
• Часть системы энергораспределения в логистическом хабе, совместно с воздушными выключателями ARMAT до 6300 А.
• Щит управления технологической линией с необходимостью защиты от просадок напряжения.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки и настроенного порога расцепления - не допускайте работы при токе ниже 625 А.
• При использовании моторного привода убедитесь, что проводка и питание привода соответствуют спецификации IEK - обычно 24 В постоянного тока.
• Не забудьте оставить минимум 50 мм свободного пространства сверху и с боков для отвода тепла - особенно при работе на предельных нагрузках.
• Для обслуживания отключите питание и используйте инструмент с изолированными ручками - хотя механизм защищен, работа под напряжением опасна.
• Если нужна сигнализация срабатывания - установите внешний вспомогательный контакт или реле контроля состояния.
