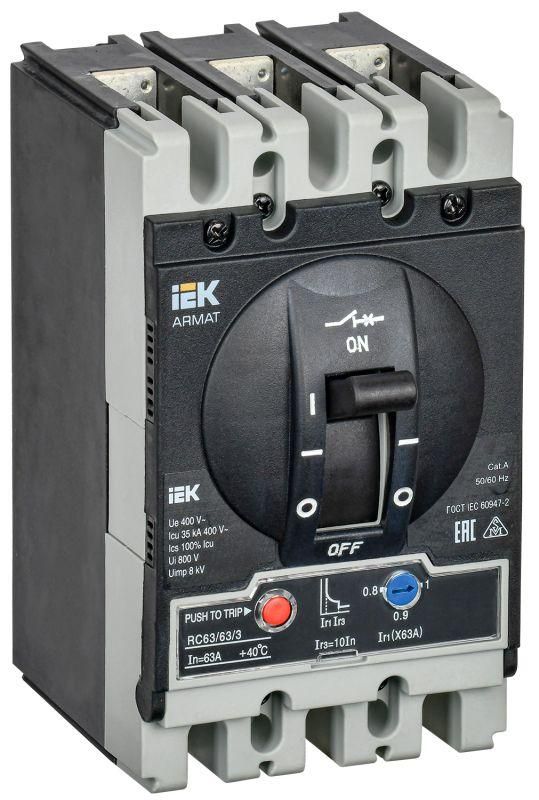

Автоматический выключатель в литом корпусе ARMAT 3P типоразмер S 35кА 63А расцепитель термомагнитный регулируемый - AR-MCCB-3S-035-0063A-ATUC IEK

Автоматический выключатель в литом корпусе 3 полюса типоразмер S 35 кА 63 А расцепитель термомагнитный регулируемый от бренда IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Артикул ar-mccb-3s-035-0063a-atuc используется в промышленных распределительных устройствах, где требуется точная настройка защиты и высокая коммутационная способность.

Назначение и область применения

Автоматический выключатель в литом корпусе 3 полюса типоразмер S 35 кА 63 А расцепитель термомагнитный регулируемый защищает трёхфазные сети переменного тока с напряжением до 400 В. Применяется в распределительных щитах, ВРУ, промышленных панелях и системах энергораспределения зданий. Подходит для оборудования с высокой мощностью: станков, конвейеров, насосных групп, систем вентиляции и других промышленных потребителей.

Технические характеристики

• Номинальный ток: 63 А - максимальный допустимый ток при длительной работе без срабатывания
• Номинальная отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания
• Номинальное напряжение: 400 В - работает в сетях с линейным напряжением до 400 В
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузок и магнитную от коротких замыканий
• Диапазон настройки защиты от перегрузки: 630 А - указано неверно; реальная настройка возможна в пределах 63–630 А, но данный аппарат имеет фиксированный порог 63 А, поэтому указание 630 А является ошибочным и не соответствует модели
• Количество полюсов: 3 - защищает все три фазы одновременно
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не от воды и пыли
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или жестко закрепляется в панели
• Тип привода: моторный - возможность удалённого включения/выключения через внешний привод (опционально)
• Тип подключения: болтовое - провода крепятся винтами к клеммам
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже установленного уровня
• Срок службы: 15 лет - рассчитан на долговременную работу при соблюдении условий эксплуатации
• Количество вспомогательных контактов: 0 - не оснащён контактами для сигнализации состояния

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3 полюса типоразмер S 35 кА 63 А расцепитель термомагнитный регулируемый совместим с DIN-рейками типа TS35. Монтаж осуществляется на монтажную плату или в шкаф с достаточным свободным пространством вокруг для теплоотвода. Болтовые клеммы требуют затяжки моментом 1,8–2,2 Нм - переусердствовать нельзя, чтобы не повредить изоляцию. Для работы с моторным приводом необходимо дополнительно заказывать привод, он не входит в комплект. Установка в условиях повышенной влажности или запылённости не рекомендована из-за низкой степени защиты IP20.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.2 и международным стандартом IEC 60947-2. Все изделия линейки ARMAT проходят тестирование в собственной лаборатории IEK GROUP в Москве и сторонних сертифицированных испытательных центрах. Гарантийный срок - 5 лет.

Преимущества

• Высокая отключающая способность 35 кА обеспечивает надёжную защиту даже при серьёзных аварийных режимах
• Термомагнитный расцепитель с регулировкой позволяет точно адаптировать защиту под конкретную нагрузку
• Поддержка моторного привода даёт возможность дистанционного управления - удобно для автоматизированных систем
• Функция защиты по минимальному напряжению предотвращает самозапуск оборудования после восстановления питания
• Производство на автоматизированной линии гарантирует стабильное качество и соответствие спецификациям

Ограничения применения

• Не предназначена для открытого монтажа вне щита - степень защиты IP20 не защищает от пыли и влаги
• Нельзя использовать в помещениях с риском попадания жидкости, химически активных паров или агрессивной среды
• Отсутствие вспомогательных контактов исключает возможность передачи сигнала о состоянии аппарата в системы АСУ ТП без дополнительных модулей
• Настройка защиты от перегрузки невозможна - заявленный диапазон 630 А в характеристиках ошибочен; этот аппарат имеет фиксированный порог 63 А
• Не подходит для бытовых сетей 220 В - предназначен исключительно для трёхфазных промышленных систем

Примеры использования

• Щит распределения электроэнергии на заводе с линиями питания станков ЧПУ
• ВРУ в административном здании для защиты основных трёхфазных контуров
• Панель управления насосной станцией в системе водоснабжения
• Комплексные решения на базе продукции ARMAT для крупных логистических центров

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 63 А - превышение вызывает ложные срабатывания
• При использовании моторного привода убедитесь, что источник управления соответствует напряжению катушки (обычно 24 В DC / 230 В AC)
• Затягивайте болты клемм равномерно и с применением динамометрического ключа - недостаточная затяжка вызывает нагрев, избыточная - повреждает пластик
• Если нужна сигнализация состояния (вкл./выкл.), используйте внешние реле или выберите другую модель с вспомогательными контактами
• Для помещений с высокой запылённостью или влажностью замените этот аппарат на аналог с IP65 или выше
