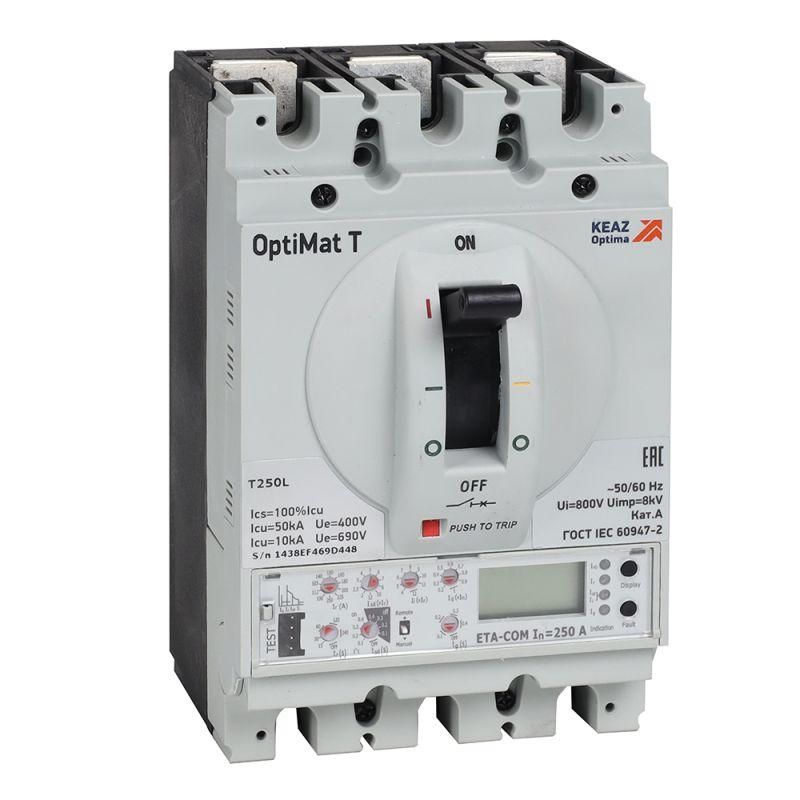

Выключатель автоматический в литом корпусе OptiMat T250L ETA 250А 4P КЭАЗ 355887

Автоматический выключатель в литом корпусе КЭАЗ OptiMat T250L 355887 предназначен для защиты электрических сетей до 690 В от перегрузок, коротких замыканий и утечек тока на землю. Устройство рассчитано на ток 250 А и применяется в промышленных распределительных щитах, где требуется надёжная и точная защита мощных нагрузок.

Назначение и область применения

Выключатель автоматический в литом корпусе КЭАЗ OptiMat T250L 355887 используется для коммутации и защиты трёхфазных цепей переменного тока с номинальным напряжением до 690 В. Подходит для установки в распределительных щитах промышленных объектов: на входе в цеховые сети, перед крупными двигателями, конвейерами, сварочными аппаратами и другими оборудованием с высокой потребляемой мощностью.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Четыре полюса - защищает все три фазы и нулевой проводник одновременно;
• Номинальное напряжение: 690 В - допустимое рабочее напряжение в системах с повышенным уровнем изоляции;
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Электронный расцепитель - обеспечивает точную и регулируемую защиту от перегрузок и коротких замыканий;
• Защита от замыканий на землю - встроена, реагирует на утечки тока в землю, предотвращает поражение током и возгорание;
• Расцепитель минимального напряжения - отключает устройство при снижении напряжения ниже установленного уровня, защищает оборудование от аварийного запуска после просадки;
• Степень защиты IP30 - защита от доступа инструментов и частиц больше 2,5 мм, но не герметична; не предназначена для работы во влажной среде без дополнительной оболочки;
• Стационарная конструкция - монтируется жестко в шкаф, не имеет возможности отсоединения под нагрузкой;
• Ручной привод - управление осуществляется рычагом, без автоматических механизмов;
• Болтовое подключение - силовые контакты подключаются через болты, требует качественного затягивания;
• Опционально - возможна установка моторного привода для удалённого управления и индикатора отключения для визуального контроля состояния.

Совместимость и монтаж

Установка выполняется на винты в стационарном щите. Для монтажа необходим свободный доступ к задней части устройства для подключения силовых кабелей. Диаметр кабельных жил должен соответствовать требованиям производителя - рекомендуется использовать медные кабели сечением от 50 мм2 до 120 мм2. Монтаж следует выполнять с соблюдением момента затяжки болтов, указанного в руководстве. Индикатор отключения и моторный привод устанавливаются дополнительно, совместимы с этим типом аппарата.

Безопасность и стандарты

Выключатель автоматический в литом корпусе КЭАЗ OptiMat T250L 355887 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Электронный расцепитель обеспечивает класс точности 1, что гарантирует стабильную работу в условиях колебаний температуры и напряжения. Защита от замыканий на землю работает по принципу дифференциального тока, что повышает уровень безопасности персонала.

Преимущества

• Высокая отключающая способность (50 кА) позволяет применять устройство даже в местах с большой короткозамкнутой мощностью;
• Интегрированная защита от утечек на землю исключает необходимость установки отдельного УЗО;
• Электронный расцепитель даёт возможность гибкой настройки времени и тока срабатывания;
• Поддержка моторного привода и индикатора отключения упрощает автоматизацию и диагностику;
• Литой корпус обеспечивает механическую прочность и долговечность в условиях вибраций и перепадов температур.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP30 не защищает от воды, пыли и агрессивной среды;
• Не подходит для частого включения/выключения под нагрузкой - предназначен для редких операций коммутации, основная функция - защита;
• Требуется стабильное питание для работы электронного расцепителя - при полном отключении питания он теряет настройки, если не предусмотрено резервное питание;
• Необходимо соблюдать условия хранения и монтажа: избегать воздействия прямого солнечного света, конденсата и агрессивных паров.

Примеры использования

• Главный ввод в промышленный цех с несколькими двигателями суммарной мощностью до 150 кВт;
• Щит питания конвейерной линии с частотными преобразователями;
• Распределительный пункт на заводе с напряжением 660 В между трансформатором и группой оборудования;
• Объекты с высокой вероятностью утечек тока - деревообработка, пищевые производства, влажные помещения внутри закрытых помещений.

Практические советы

• Перед первым включением проверьте настройки расцепителя - они могут отличаться от заводских в зависимости от заказа;
• При использовании моторного привода убедитесь, что источник управления (24 В постоянного тока) подключен правильно и стабильно;
• Индикатор отключения удобен для быстрого определения причины отключения - если горит красный, значит, сработала защита;
• При замене старого автомата учитывайте посадочные размеры - новый выключатель в литом корпусе КЭАЗ OptiMat T250L 355887 имеет фиксированный шаг крепления, совместимый с большинством стандартных щитов;
• Регулярно проверяйте момент затяжки болтов - ослабление вызывает нагрев и выход из строя контактной группы.
