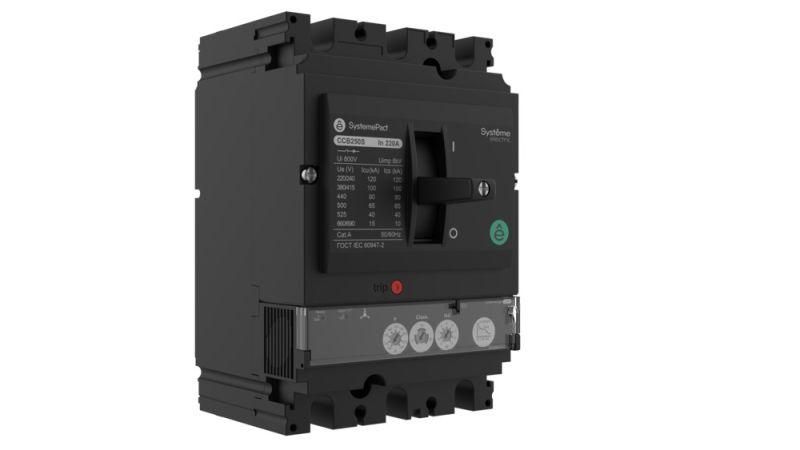

Выключатель автоматический в литом корпусе SPC160 50КА S1.2M 3P3D 150A - SPC160N15012M3DF APC

Автоматический выключатель SystemePact CCB SPC160 50кА S1.2M 3P3D 150A предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных системах, особенно там, где требуется высокая надёжность - например, на морских судах, в станках и на конвейерах. Выключатель отличается повышенной отключающей способностью, долговечностью и возможностью удалённого управления.

Назначение и область применения

SPC160 50кА S1.2M 3P3D 150A - трёхполюсный автоматический выключатель в литом корпусе, предназначенный для защиты силовых цепей переменного тока. Подходит для защиты электродвигателей мощностью до 250 кВт при напряжении 400 В. Часто применяется в составе комплексных систем управления: совместно с контакторами и тепловыми реле. Устойчив к жестким условиям эксплуатации, в том числе на морских судах и в промышленных зонах с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 150 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитан аппарат.
• Номинальная отключающая способность (Icu): 50 кА - способность безопасно отключить ток короткого замыкания до 50 тысяч ампер.
• Количество полюсов: 3P - защищает все три фазы одновременно.
• Тип расцепителя: термомагнитный + электронный - сочетает защиту от перегрузок (термическая) и от КЗ (магнитная), а также точное параметрирование через электронику.
• Степень защиты IP40: защита от твердых частиц крупнее 1 мм, но не от воды - подходит для установки внутри щитов, не для улицы.
• Способ монтажа: на монтажную плату - требует фиксации на специальной панели, не является шассийным или DIN-рейковым.
• Защита по минимальному напряжению: да - автомат отключится, если напряжение упадёт ниже допустимого уровня, предотвращая самозапуск оборудования после аварии.
• Привод: ручной - включение/выключение осуществляется вручную, без автоматических приводов.
• Срок службы: до 25 лет - при соблюдении условий эксплуатации.
• Гарантия: 5 лет (60 месяцев).

Совместимость и монтаж

SPC160 50кА S1.2M 3P3D 150A монтируется исключительно на монтажную плату - не совместим с DIN-рейками. Для установки необходима подготовленная панель с соответствующими креплениями и проёмами под выводы. Конструкция предусматривает возможность подключения внешних устройств управления и сигнализации. Расцепитель SystemeLogic 1 M позволяет настраивать параметры удалённо через интерфейсы, что удобно при использовании в сложных системах автоматизации. Убедитесь, что посадочные размеры и шаг клемм соответствуют вашей плате - габариты указаны в техническом чертеже производителя.

Безопасность и стандарты

Выключатель соответствует международным нормам для аппаратов в литом корпусе. Наличие защиты по минимальному напряжению и высокой отключающей способности повышает безопасность при работе с оборудованием, чувствительным к перебоям питания. Электронный расцепитель обеспечивает точную и быструю реакцию на аварийные режимы, снижая риск возгорания и повреждения подключённой нагрузки.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно работает даже при серьёзных КЗ.
• Ротоактивная контактная система - увеличивает срок службы контактов и снижает нагрев.
• Электронный расцепитель - позволяет точно настроить пороги срабатывания, включая задержки и чувствительность.
• Удалённое параметрирование и управление - удобно для интеграции в системы SCADA и АСУ ТП.
• Универсальность монтажа - подходит для сложных компоновок в промышленных щитах.
• Применение на морских судах - материал и сборка адаптированы к влаге, вибрации и солёному воздуху.
• Долгий срок службы (25 лет) и 5-летняя гарантия - снижают затраты на обслуживание.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP40 не защищает от влаги и брызг.
• Требует монтажа на плату - нельзя установить на DIN-рейку, что ограничивает использование в типовых щитах.
• Не подходит для сетей постоянного тока - только для переменного тока до 690 В.
• Не имеет встроенного механизма дистанционного включения - только ручное управление; дистанционное управление возможно только через внешние устройства.
• Требует профессиональной настройки расцепителя - неквалифицированная настройка может привести к ложным срабатываниям или отказу защиты.

Примеры использования

• Защита насосов и вентиляторов на морских судах.
• Контроль двигателей конвейеров на пищевых и химических производствах.
• Интеграция в панели управления станков с ЧПУ, где важна точность и надёжность.
• Щиты распределения энергии в промышленных объектах с высокой плотностью нагрузки.

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на плате - габариты SPC160 50кА S1.2M 3P3D 150A нестандартны.
• Настройте электронный расцепитель согласно характеристикам двигателя - используйте документацию SystemeLogic 1 M.
• Для работы в условиях вибрации (например, на судах) дополнительно закрепите выключатель антивибрационными прокладками.
• Не открывайте корпус во время работы - внутренние элементы находятся под напряжением, даже при отключенном питании могут сохранять заряд.
• При замене - используйте оригинальные запчасти Systeme Electric, чтобы не потерять сертификаты и гарантию.
