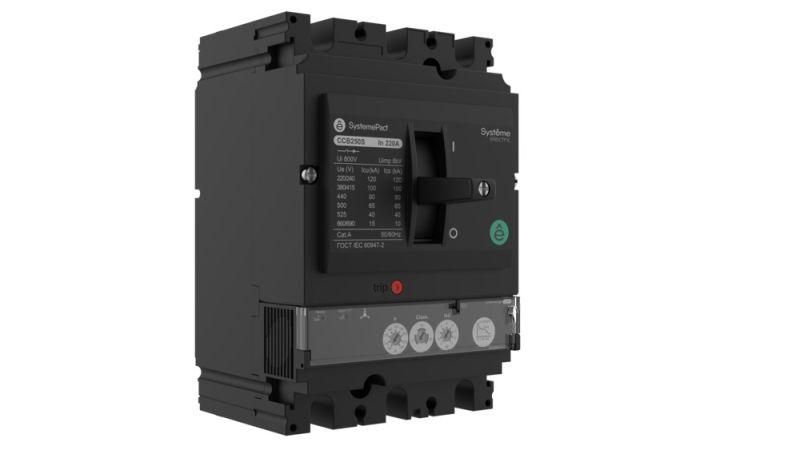

Выключатель автоматический в литом корпусе SYSTEMEPACT CCB250 150KA S2.2M 3P3D 220A рычаг - SPC250L22022M3DF APC

Автоматический выключатель в литом корпусе SystemePact CCB250 150kA S2.2M 3P3D 220A с рычагом предназначен для защиты электрических цепей от перегрузок, коротких замыканий и неполнофазного режима. Применяется в системах управления двигателями, особенно там, где требуется высокая надёжность и возможность удалённого контроля. Бренд Systeme Electric и артикул spc250l22022m3df указывают на принадлежность к серии аппаратов SystemePact CCB.

Назначение и область применения

Этот автоматический выключатель используется в качестве основного средства защиты в силовых цепях переменного тока. Особенно эффективен в комбинации с контакторами для управления электродвигателями мощностью до 250 кВт при напряжении 400 В. Подходит для установки в распределительных щитах промышленных объектов: заводы, конвейеры, насосные станции, системы вентиляции. Обеспечивает защиту от перегрузок, коротких замыканий и потери фазы.

Технические характеристики

• Номинальный ток: 220 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3P3D - три рабочих полюса с отключением всех трёх одновременно
• Номинальная отключающая способность: 150 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой предназначен выключатель
• Тип расцепителя: термомагнитный + электронный - сочетает тепловую защиту от перегрузок и точную электронную защиту от КЗ и неполнофазности
• Степень защиты IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды; подходит для внутренней установки в закрытых щитах
• Конструктивное исполнение: стационарное - устанавливается жестко на монтажную плату, не является вставным
• Привод: ручной - оперирование осуществляется через рычаг, доступен также удалённый командный контроль
• Защита по минимальному напряжению: да - автомат отключится при снижении напряжения ниже допустимого уровня, предотвращая запуск оборудования при аварийном питании
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя

Совместимость и монтаж

Устройство предназначено для монтажа на монтажную плиту - крепится болтами или специальными креплениями к металлической поверхности. Не требует DIN-рейки. Для подключения используются шины или кабели с сечением, соответствующим току 220 А. Учитывайте посадочные габариты: устройство имеет фиксированные размеры, совместимые со стандартными платами серии SystemePact CCB. Совместим с другими компонентами этой же серии: контакторами, реле, модулями управления SystemeLogic 2 M. Работает в паре с контроллерами через интерфейсы удалённого управления.

Безопасность и стандарты

Соответствует международным нормам IEC/EN 60947-2. Сертифицирован по РМСРС - разрешён к применению в России и странах ЕАЭС. Электронный расцепитель обеспечивает точную и быструю реакцию на аварии, что снижает риск повреждений оборудования и возгораний. Конструкция исключает самопроизвольное включение после срабатывания.

Преимущества

• Высокая отключающая способность 150 кА - позволяет использовать в сетях с большими токами КЗ, типичных для промышленных объектов
• Ротоактивная контактная система - увеличивает срок службы контактов за счёт равномерного износа и самоочищения
• Электронный расцепитель SystemeLogic 2 M - позволяет настраивать пороги срабатывания, диагностировать состояние, получать данные о работе
• Удалённое параметрирование и управление - можно изменять настройки и отключать/включать выключатель дистанционно через PLC или SCADA
• Универсальность монтажа - поддерживает стационарную установку на плату, легко интегрируется в сборочные решения
• Длительный срок службы - благодаря качественным материалам и технологии изготовления литого корпуса

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP40 не защищает от влаги, пыли и брызг
• Требует монтажа на прочную монтажную плату - нельзя устанавливать на пластиковые или гибкие поверхности
• Не работает без внешнего питания для электронного расцепителя - при отключении всей сети функции удалённого управления становятся недоступны
• Подходит только для AC-сетей - не применяется в DC-системах
• Не рекомендован для частых циклов включения/выключения более 10 раз в час - может снизить долговечность механических элементов

Примеры использования

• Щит управления насосной станцией - защита трехфазного двигателя 180 кВт от перегрева и обрыва фазы
• Линия конвейера на заводе - отключение при КЗ в кабельной трассе, с возможностью дистанционного сброса
• Система вентиляции в производственном цеху - использование с удалённым управлением через SCADA-панель
• Интеграция в состав комплексной системы: SystemePact CCB250 + контактор + реле времени - для плавного пуска двигателей

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и зажимов - для 220 А используйте медные кабели минимум 70–95 мм2
• При использовании удалённого управления убедитесь, что источник питания для электронного расцепителя подключен постоянно
• Настройки расцепителя (ток перегрузки, задержка, чувствительность к неполнофазности) должны соответствовать характеристикам защищаемого двигателя - сверьтесь с паспортом мотора
• Проверяйте температурный режим вокруг устройства - не допускайте нагрева выше +40 C, иначе возможны ложные срабатывания
• При обслуживании не открывайте корпус - он герметичен, ремонт внутри невозможен, при выходе из строя меняйте полностью выключатель
• Для удобства идентификации пометьте рычаг и место установки - это ускоряет поиск и восстановление после срабатывания
