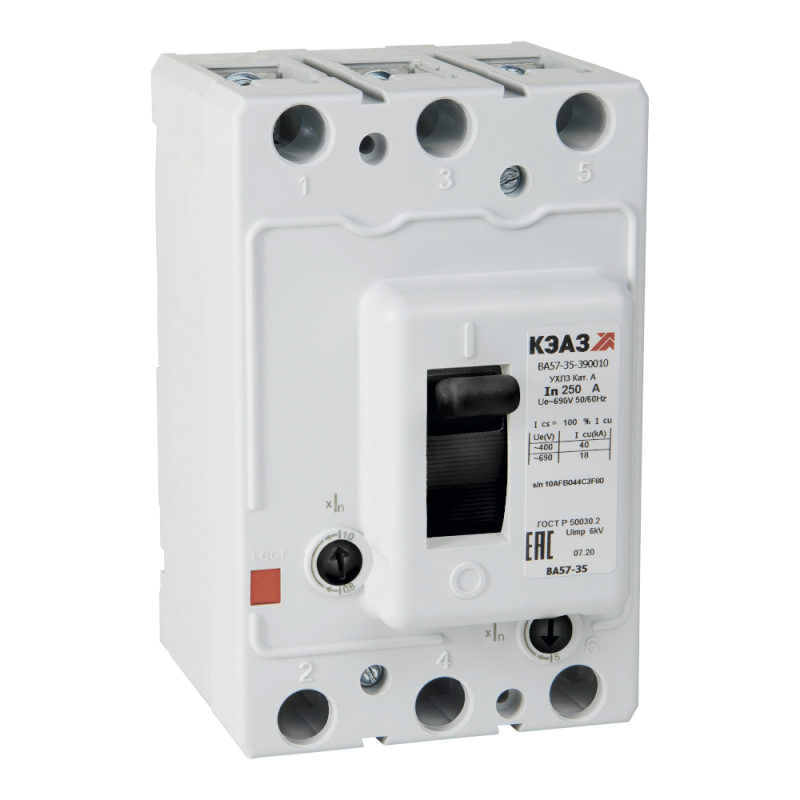

Выключатель автоматический ВА57-35-390010-100А-690AC-УХЛ3 (Втычной, без панели)| 293574 | КЭАЗ

Автоматический выключатель ВА57-35-390010 от КЭАЗ — трёхполюсный втычной аппарат на 100 А, предназначенный для защиты цепей переменного тока до 690 В от перегрузок и коротких замыканий. Модель рассчитана на монтаж на плату, не имеет внешней панели и подходит для установки в распределительных щитах промышленного оборудования.

Назначение и область применения

Выключатель ВА57-35-390010 используется для коммутации и защиты электрических цепей переменного тока в условиях повышенной нагрузки. Применяется в силовых щитах, пультах управления, станках, конвейерах и других системах, где требуется надёжная защита от сверхтоков. Подходит для промышленных объектов, где важна компактность и устойчивость к колебаниям сети.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность: 44 кА — способен безопасно отключить цепь при максимальном токе короткого замыкания до 44 тысяч ампер
• Диапазон настройки защиты от перегрузки: 80–100 А — можно настроить срабатывание при токе выше 80 А, но не более 100 А
• Диапазон регулировки срабатывания КЗ: 500–1000 А — мгновенное отключение происходит при токе от половины до одного килоампера
• Степень защиты IP20 — защита от прикосновений к токоведущим частям и от предметов больше 12,5 мм; не защищён от пыли и воды
• Конструкция: втычное исполнение — контактные части вводятся в гнёзда на монтажной плате
• Способ монтажа: на монтажную плату — фиксируется через отверстия и зажимы, без крепления на DIN-рейку
• Привод: ручной рычаг — управление осуществляется вручную, без автоматических механизмов
• Подключение: винтовые зажимы — провода закрепляются болтами, требует качественного затягивания
• Вспомогательные контакты: отсутствуют — нельзя подключить сигнализацию или удалённое управление

Совместимость и монтаж

ВА57-35-390010 предназначен исключительно для монтажа на печатную плату. Для работы необходима специальная плата с подходящими гнёздами под втычные контакты. Диаметр отверстий и расположение выводов должны точно соответствовать габаритам аппарата. Не совместим с DIN-рейками. Перед установкой проверьте соответствие шага контактов и глубины посадочных мест. Напряжение питания не должно превышать 690 В AC. Отсутствие вспомогательных контактов ограничивает возможности автоматизации — для контроля состояния потребуется внешняя система.

Безопасность и стандарты

Изделие соответствует отраслевым стандартам РФ и выполнено в соответствии с требованиями к промышленным автоматическим выключателям. Литой корпус обеспечивает механическую прочность и изолирует внутренние компоненты. Серия ВА57-35 прошла сертификацию на соответствие ГОСТ Р 50030.2 и другим нормативам для оборудования класса IEC 60947-2. Температурный режим УХЛ3 позволяет использовать аппарат в помещениях с температурой от −40 °C до +40 °C и относительной влажностью до 90 % при 25 °C.

Преимущества

• Высокая отключающая способность (44 кА) — надёжно работает даже при серьёзных аварийных ситуациях
• Удобная настройка порогов защиты — возможность точной адаптации под конкретную нагрузку
• Компактная втычная форма — экономит место в шкафах, снижает количество переходных соединений
• Произведён в России — адаптирован к реальным условиям эксплуатации, включая перепады напряжения и температуры
• Жесткий литой корпус — устойчив к вибрациям, что важно для промышленных условий

Ограничения применения

• Не применяется в открытых или влажных средах — степень защиты IP20 не допускает воздействия пыли и влаги
• Нельзя устанавливать на DIN-рейку — требует специальной платформы
• Отсутствуют вспомогательные контакты — невозможно реализовать дистанционный контроль или сигналы о состоянии
• Не рекомендован для частых операций включения/выключения — предназначен для защиты, а не для частой коммутации
• Требует ручного управления — не поддерживает автоматическое включение после срабатывания

Примеры использования

• Защита двигателя 75 кВт на конвейере с питанием 690 В
• Щит управления насосной станцией с высоким пусковым током
• Силовая секция в промышленном инверторе
• Распределительный щит станка с ЧПУ, где нужна компактная защита без лишних модулей

Практические советы

• Перед установкой проверьте, чтобы посадочные отверстия на плате имели точные размеры — отклонение даже на 0,2 мм может повредить контакты
• Затягивайте винтовые зажимы усилием 1,5–2,0 Н·м — недостаточное усилие вызывает нагрев, избыточное — деформацию
• Настройте пороги перегрузки и КЗ согласно паспортным данным нагрузки — не используйте максимум без необходимости
• При использовании в вибрирующих средах дополнительно закрепите плату с помощью демпферов
• Не заменяйте этот выключатель на обычный автомат с DIN-креплением — он не подойдёт по форме и типу подключения
• Проверяйте целостность контактов каждые 6–12 месяцев — особенно при работе на пределе номинала
