Выключатель автоматический ВА57-35-390010-160А-690AC-УХЛ3| 293561 | КЭАЗ

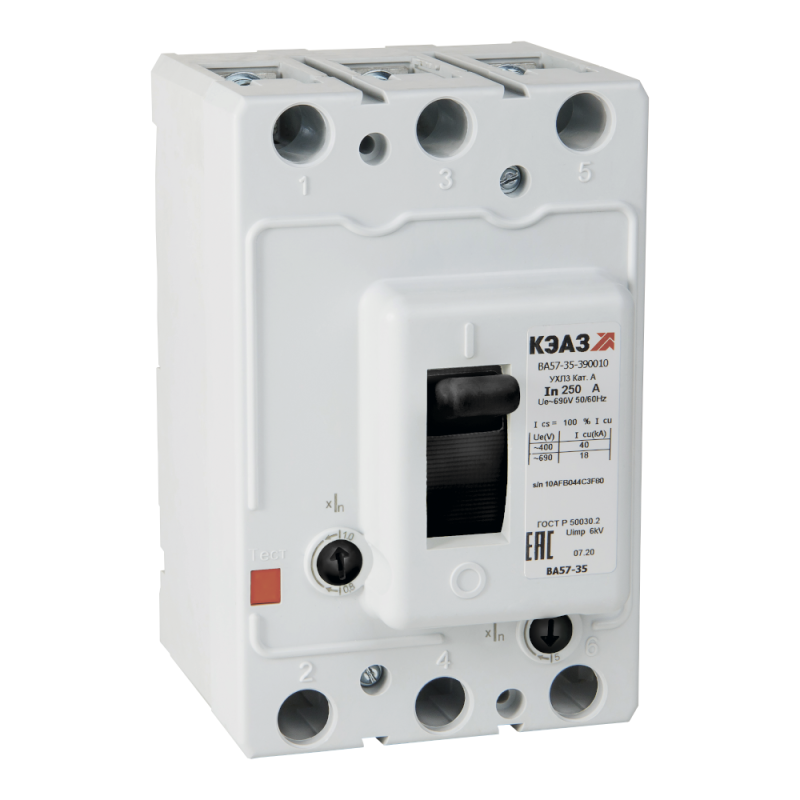

Автоматический выключатель ВА57-35-390010 от КЭАЗ - трёхполюсный аппарат в литом корпусе с номинальным током 160 А и рабочим напряжением до 690 В переменного тока. Предназначен для защиты сетей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Подходит для установки на монтажную плату в промышленном оборудовании.

Назначение и область применения

Выключатель ВА57-35-390010 используется для защиты электрических цепей переменного тока с напряжением до 690 В и частотой 50–60 Гц, а также постоянного тока до 440 В. Он защищает оборудование от токов перегрузки и короткого замыкания, обеспечивает безопасное отключение при аварийных ситуациях. Применяется в системах питания станков, конвейеров, распределительных щитах и других промышленных установках, где требуется надёжная защита и возможность ручного управления.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 690 В переменного тока
• Количество полюсов: 3
• Номинальная отключающая способность: 44 кА - способен безопасно отключить максимальный ток короткого замыкания до этого значения
• Диапазон настройки защиты от перегрузки: 125–160 А - можно настроить порог срабатывания в этом интервале под нагрузку конкретного оборудования
• Диапазон регулировки расцепителя короткого замыкания: 800–1600 А - позволяет задать чувствительность к импульсным токам, исключая ложные срабатывания
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого шкафа
• Тип привода: ручной - управление осуществляется рычагом
• Тип элемента управления: рычажковый - удобен для быстрого включения/выключения
• Конструкция: стационарное исполнение - не предназначен для выдвижения или демонтажа без отключения сети
• Способ монтажа: на монтажную плату - фиксируется болтами через отверстия в основании
• Подключение: винтовые зажимы - требуют правильного затягивания моментом, соответствующим нормам
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление без внешних модулей

Совместимость и монтаж

Выключатель ВА57-35-390010 устанавливается на монтажную плату с помощью четырёх крепёжных отверстий. Для работы необходимо соблюдать рекомендованное усилие затяжки винтов подключения - слишком слабая фиксация вызывает нагрев, избыточная - повреждает контактные поверхности. Монтаж допускается только после полного отключения энергии. Поскольку устройство не имеет вспомогательных контактов, для контроля состояния (вкл./выкл.) потребуется внешний индикатор или реле. Совместим с другими аппаратами серии ВА57-35, что упрощает комплектование щитов.

Безопасность и стандарты

Выключатель ВА57-35-390010 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Номинальная отключающая способность 44 кА гарантирует безопасное отключение даже при серьёзных авариях. Конструкция литого корпуса предотвращает распространение дуги и минимизирует риск возгорания. Условия эксплуатации УХЛ3 позволяют использовать аппарат в помещениях с умеренным климатом, включая холодные и влажные среды, но не на открытом воздухе.

Преимущества

• Высокая отключающая способность (44 кА) - обеспечивает надёжную защиту в условиях высоких токов КЗ
• Широкий диапазон настройки защит - позволяет точно адаптировать параметры под тип нагрузки
• Устойчивый литой корпус - долговечность, механическая прочность, герметичность внутренней части
• Простота ручного управления - рычаг легко визуально определить положение (вкл./выкл.)
• Совместимость с серией ВА57-35 - унифицированные габариты и крепления упрощают замену и обслуживание

Ограничения применения

• Не предназначен для частых коммутаций - более 10–15 включений в день может снизить срок службы
• IP20 - не защищён от пыли и влаги; запрещено использование вне закрытых шкафов
• Отсутствие вспомогательных контактов - невозможно реализовать дистанционный контроль или сигналы состояния без дополнительных решений
• Фиксированная конструкция - нельзя вынуть из щита без отключения всей цепи
• Не работает с напряжением выше 690 В - применение в сетях 1000 В и выше недопустимо

Примеры использования

• Защита двигателя 110 кВт на конвейере с питанием 690 В
• Главный входной автомат в распределительном щите промышленного цеха
• Коммутационный аппарат в системе питания сварочных станций
• Щитовая защита для насосных групп в водопроводных системах

Практические советы

• Перед установкой проверьте соответствие номинала автомата нагрузке - ток перегрузки должен быть установлен ближе к реальному рабочему току, но не ниже 125 А
• Используйте только подходящие по сечению провода - для 160 А рекомендуется медный кабель не менее 50 мм2
• Обязательно используйте защитный кожух или шкаф - IP20 не обеспечивает достаточную защиту в условиях производства
• При замене старого аппарата - совпадайте не только ток, но и габариты, чтобы не переделывать монтажную плату
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление контакта - одна из главных причин перегрева
