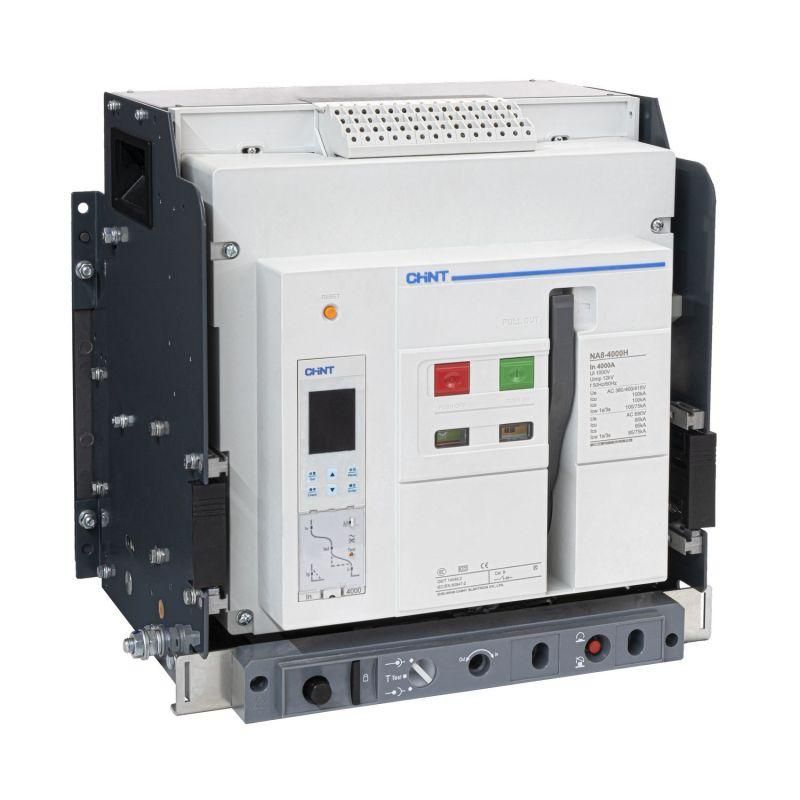

Выключатель автоматический воздушный NA8-4000HU-1600H/3P выкат.,1600А, 75кА, тип H, AC230В (R) | 396420 CHINT

Автоматический выключатель NA8-4000HU-1600H/3P от CHINT предназначен для защиты электрических цепей на высоких токах - до 1600 А - в распределительных щитах промышленного и коммерческого назначения. Выключатель обеспечивает надёжное отключение при КЗ до 75 кА и работает в сетях с напряжением до 1150 В.

Назначение и область применения

NA8-4000HU-1600H/3P используется для защиты силовых цепей в крупных распределительных устройствах: главных вводах, секционных переключателях, питании трансформаторов и мощных двигателей. Подходит для установки в промышленных щитах, энергообъектах, объектах ЖКХ и на производствах с высокой нагрузкой. Применяется там, где требуется быстрое и надёжное отключение при аварийных режимах - коротком замыкании или перегрузке.

Технические характеристики

• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Отключающая способность: 75 кА - максимальная величина тока короткого замыкания, которую устройство способно безопасно прервать;
• Номинальное напряжение: 800–1150 В - рабочий диапазон напряжения переменного тока; не предназначено для работы ниже 800 В;
• Количество полюсов: 3 - защищает три фазы одновременно, подходит для трёхфазных систем;
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов размером более 12,5 мм, но не защищён от воды и пыли;
• Тип: H - серия выключателей с повышенной отключающей способностью и улучшенными контактными группами;
• Рабочее напряжение управления: 230 В AC - для подключения катушки расцепления, если предусмотрена дистанционная командная функция.

Совместимость и монтаж

NA8-4000HU-1600H/3P монтируется на DIN-рейку типа 35 мм или крепится болтами к шасси щита. Для подключения используются медные шины или кабели сечением не менее 120 мм2. Учитывайте габариты устройства - он занимает значительную площадь в щите из-за высокой мощности. Обязательно соблюдайте момент затяжки контактов согласно руководству производителя. Нельзя использовать с постоянным током - только переменный ток 50 Гц.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных электроустановках. Отключение происходит механически - без зависимости от внешнего питания, что гарантирует работу даже при отказе системы управления.

Преимущества

• Высокая отключающая способность - 75 кА позволяет применять выключатель в зонах с большой короткозамкнутой мощностью;
• Устойчивые контакты - конструкция типа H снижает риск сваривания при частых срабатываниях;
• Максимальный номинальный ток 1600 А - один из самых высоких в классе, снижает необходимость параллельного соединения аппаратов;
• Интегрированная система защиты - внутренние расцепители обеспечивают селективность и точность отключения.

Ограничения применения

• Не применяется в условиях с высокой запылённостью или влажностью - степень защиты IP20 не допускает воздействия пыли и брызг;
• Не подходит для сетей постоянного тока - только переменный ток 50 Гц;
• Не рекомендован для установки вне помещений - требует герметичного щита;
• Не имеет встроенной дистанционной кнопки - управление возможно только через внешние модули (например, расцепители с катушкой 230 В);
• Требует специализированного обслуживания - не предназначен для самостоятельного ремонта.

Примеры использования

• Главный ввод в промышленном цехе с мощностью 1 МВт и выше;
• Защита входа трансформатора 10/0,4 кВ в распределительной подстанции;
• Щит питания группы мощных насосов или компрессоров;
• Система резервирования питания на объектах с критической нагрузкой.

Практические советы

• Перед установкой проверьте соответствие номинала сети - напряжение должно быть в пределах 800–1150 В, иначе возможны отказы;
• При проектировании учтите свободное место вокруг аппарата - нужен минимум 100 мм для теплоотвода и обслуживания;
• Для многократных операций отключения используйте дополнительные модули (например, расцепитель с катушкой 230 В) - они увеличат срок службы;
• Обязательно проведите контрольный осмотр контактов после первых 100 срабатываний и каждые 6 месяцев в условиях интенсивной эксплуатации;
• Не заменяйте NA8-4000HU-1600H/3P на меньший по току аппарат - это создаёт риск недостаточной защиты и выхода оборудования из строя.
