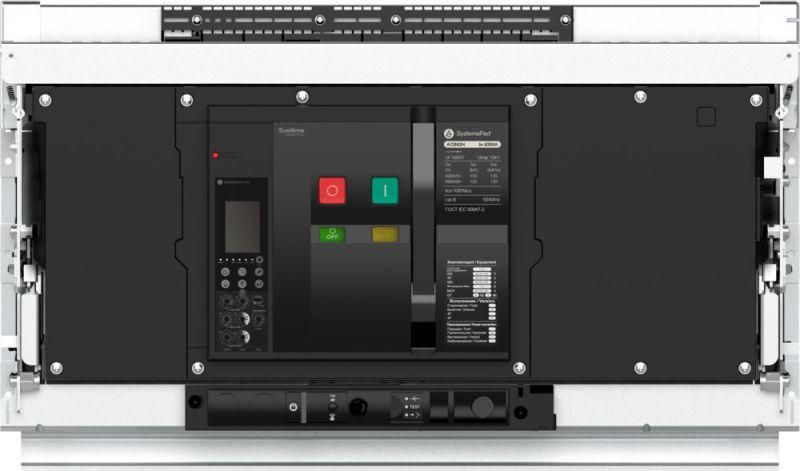

Выключатель автоматический воздушный SystemePact ACB63H 6300А 3п Systeme Electric SPA63H633DVNN58H

Выключатель автоматический воздушный SystemePact ACB63H с номинальным током 6300 А предназначен для коммутации и защиты мощных вводов в распределительных сетях до 690 В, где критична высокая отключающая способность 150 кА при 400 В. Выкатное исполнение позволяет безопасно извлекать аппарат из ячейки для обслуживания или замены без отключения питающей линии, что обеспечивает непрерывность работы системы. Встроенный блок управления SystemeLogic 6.0H с поддержкой Modbus RTU превращает выключатель в интеллектуальный узел для сбора данных и дистанционного мониторинга параметров сети. Комплектация моторным приводом MCH, катушкой включения XF и независимым расцепителем MX позволяет реализовать автоматическое включение, дистанционное управление и аварийное отключение при напряжении управления 230 В переменного тока. Диапазон регулировки защиты от перегрузки охватывает значения от 2520 до 6300 А, а настройка мгновенного срабатывания при коротком замыкании варьируется от 12600 до 94500 А, что дает гибкость в координации с нижестоящей защитой. Наличие 16 вспомогательных контактов (8 нормально замкнутых и 8 нормально разомкнутых) обеспечивает достаточный резерв для подключения сигнализации и цепей управления без использования дополнительных модулей. Заднее вертикальное болтовое подключение силовых шин требует соответствующей конфигурации распределительного шкафа и учета габаритов аппарата (ширина 78,6 см, глубина 42,86 см) при проектировании ячейки. Отсутствие корпуса (степень защиты IP00) диктует обязательное размещение выключателя внутри защищенного шкафа или ячейки, исключающего случайный контакт с токоведущими частями.
