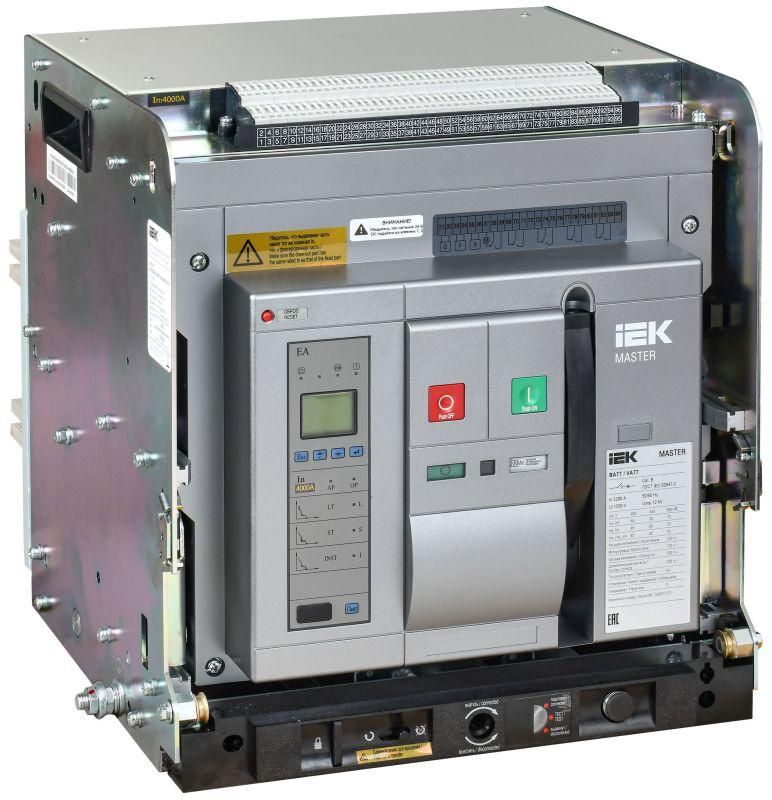

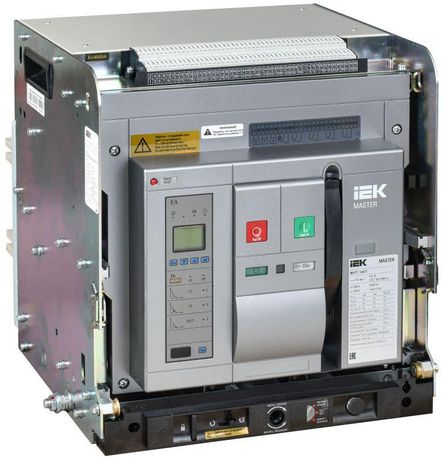

Выключатель автоматический воздушный ВА77 W3P 3200А 85кА IEK (ИЭК) MI-ACB10-3WF-085-3200-ACF

Воздушный автоматический выключатель ВА77 серии MASTER с номинальным током 3200 А и отключающей способностью 85 кА предназначен для защиты распределительных сетей переменного тока напряжением до 690 В от перегрузок и коротких замыканий в составе низковольтных комплектных устройств (НКУ). Выключатель поставляется в выдвижном исполнении с базой, что обеспечивает возможность безопасного отключения и извлечения аппарата из шкафа под нагрузкой без демонтажа силовых шин. Ключевым отличием данной комплектации является полная заводская укомплектованность аксессуарами для автоматизации: встроенный моторный привод 230 В и реле включения/отключения позволяют реализовать дистанционное управление, а наличие 4 переключающих вспомогательных контактов и контакта положения в корзине дает возможность интеграции в системы сигнализации и контроля состояния. Электронный расцепитель обеспечивает гибкую настройку защиты: диапазон регулировки тока перегрузки составляет 1280–3200 А, а ток мгновенного срабатывания при коротком замыкании настраивается в широком диапазоне от 3200 до 80 000 А. Важным нюансом выбора является наличие расцепителя минимального напряжения, который автоматически отключает выключатель при падении напряжения в сети, что критично для защиты оборудования от работы в недопустимых режимах. Силовая цепь подключается болтовым соединением с тыльной стороны аппарата, что требует учета габаритов и схемы прокладки шин при проектировании шкафа. Степень защиты IP30 указывает на необходимость установки выключателя в закрытом шкафу, исключающем попадание твердых предметов диаметром более 2,5 мм.
