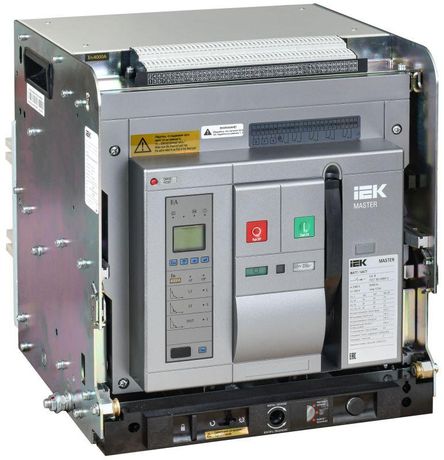

Выключатель автоматический воздушный ВА77 W3P EA 2500А 85кА IEK (ИЭК) MI-ACB10-3WF-085-2500-ACF

Воздушный автоматический выключатель ВА77 серии MASTER с номинальным током 2500 А и отключающей способностью 85 кА предназначен для защиты вводных и распределительных цепей переменного тока напряжением до 690 В в низковольтных комплектных устройствах. Выдвижное исполнение модели позволяет безопасно отключать и извлекать аппарат из распределительного щита под нагрузкой или без нее для проведения планового обслуживания без демонтажа силовых шин. Электронный расцепитель обеспечивает точную настройку защиты от перегрузки в диапазоне от 1000 до 2500 А и мгновенного отключения при коротком замыкании с регулировкой от 2500 до 80 000 А, что критично для селективности в мощных сетях. Встроенный моторный привод на 230 В и реле удержания позволяют реализовать автоматическое включение и отключение выключателя дистанционно, а наличие расцепителя минимального напряжения гарантирует отключение при падении напряжения в сети. Комплект поставки включает четыре переключающих вспомогательных контакта и аварийный сигнал положения, что исключает необходимость докупки базовых аксессуаров для интеграции в систему управления щитом. Подключение силовых цепей осуществляется болтовым соединением с тыльной стороны, что требует учета габаритов задней зоны при проектировании шкафа. Аппарат не предназначен для работы в цепях постоянного тока и имеет степень защиты IP30, что ограничивает его применение только в закрытых электрощитовых.
