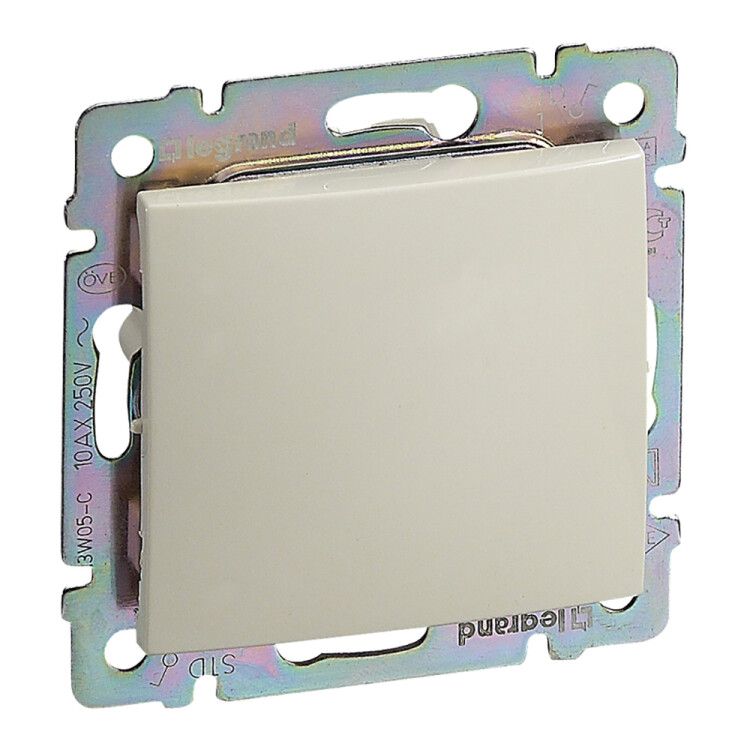

Выключатель 1-клавишный самовозвартный 10А схема 1P безвинтовое крепление слоновая кость VALENA - 774311 Legrand

Выключатель кнопочный 1-клавишный слоновая кость от Legrand (серии Valena, артикул 774311) предназначен для импульсного управления устройствами в бытовых и общественных помещениях - например, звонков, реле или световых сигналов. Устройство имеет встроенную подсветку и выполнено в классическом бежевом цвете с глянцевой отделкой.

Назначение и область применения

Выключатель кнопочный 1-клавишный слоновая кость применяется там, где требуется кратковременное включение нагрузки - например, для вызова через домофон, включения сигнала на пульте управления, запуска реле или освещения в коридорах, лифтах, офисах. Подходит для установки в жилых, административных и коммерческих зданиях. Не предназначен для постоянного включения мощных потребителей - только для импульсного режима работы.

Технические характеристики

• Номинальное напряжение: 250 В - работает в стандартных сетях 220–240 В переменного тока
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В
• Тип контактов: нормально разомкнутый (NO) - замыкает цепь только при нажатии
• Подсветка: да - светодиодная индикация горит при выключенном состоянии, указывает на расположение устройства в темноте
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли; подходит только для внутренней установки
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Материал корпуса: пластик без галогенов - безопасен при возгорании, соответствует экологическим требованиям
• Цвет: бежевый (слоновая кость) - сочетается с большинством интерьерных решений
• Габариты: 71×71×37 мм - стандартный размер для рамочных систем
• Минимальная глубина встраивания: 40 мм - требует достаточного места в стеновой нише
• Количество модулей: 2 - занимает два стандартных модуля в распределительной коробке
• Отделка: глянцевая - легко моется, но заметны царапины

Совместимость и монтаж

Выключатель кнопочный 1-клавишный слоновая кость устанавливается в стандартные подрозетники с помощью встроенных лапок и винтов. Монтаж возможен только в скрытом исполнении - в стену. Для подключения используются безвинтовые зажимы - провода фиксируются простым нажатием, что ускоряет работу. Совместим со всеми рамками серии Valena. Кабель должен иметь сечение до 2,5 мм2. Не рекомендуется использовать с высокочастотными или емкостными нагрузками - возможны ложные срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок в жилых помещениях. Отсутствие галогенов в материале снижает выделение токсичных веществ при перегреве. Сертифицирован для использования в условиях, где важна пожарная безопасность. IP20 исключает применение во влажных зонах - ванных, кухнях, на улице.

Преимущества

• Подсветка позволяет легко найти выключатель в темноте - особенно удобно в коридорах и лестницах
• Безвинтовые зажимы ускоряют монтаж и обеспечивают надёжный контакт без риска перетянуть провод
• Глянцевая поверхность создаёт элегантный вид, хорошо сочетается с современным дизайном интерьера
• Компактные размеры и стандартная форма позволяют заменить аналоги других брендов без переделки штробы
• Экологически безопасный материал - не содержит галогенов, что важно для помещений с повышенными требованиями к качеству воздуха

Ограничения применения

• Не предназначена для постоянного включения - только импульсный режим (например, нельзя использовать как обычный выключатель света)
• IP20 - нельзя устанавливать в ванных комнатах, на кухне, в подвале или на улице
• Не подходит для управления нагрузками выше 10 А - например, мощными нагревателями или двигателями
• Глянцевая поверхность легко царапается - не рекомендуется для мест с частым механическим воздействием
• Требуется минимум 40 мм глубины в стене - не подходит для тонких перегородок или старых штроб

Примеры использования

• Звонок входной двери в квартире
• Управление реле в системе автоматизации дома
• Сигнализация на пульте управления станком в мастерской
• Кнопка вызова в лифте или на этаже офисного здания
• Включение светового табло в холле

Практические советы

• Перед монтажом проверьте глубину подрозетника - он должен быть не менее 40 мм, иначе механизм не войдёт
• При подключении используйте провода сечением 0,75–2,5 мм2 - более толстые не поместятся в зажим
• Не затягивайте винты слишком сильно - можно повредить пластиковую основу
• Если выключатель установлен рядом с источником тепла (батарея, духовой шкаф), убедитесь, что температура окружающей среды не превышает +40 C
• Для замены старого выключателя - достаточно снять накладку, отсоединить провода и вставить новый механизм
• При использовании в многоквартирных домах - учитывайте, что подсветка может быть воспринята как “свечение в темноте” соседями - выбирайте место установки с учётом этого
