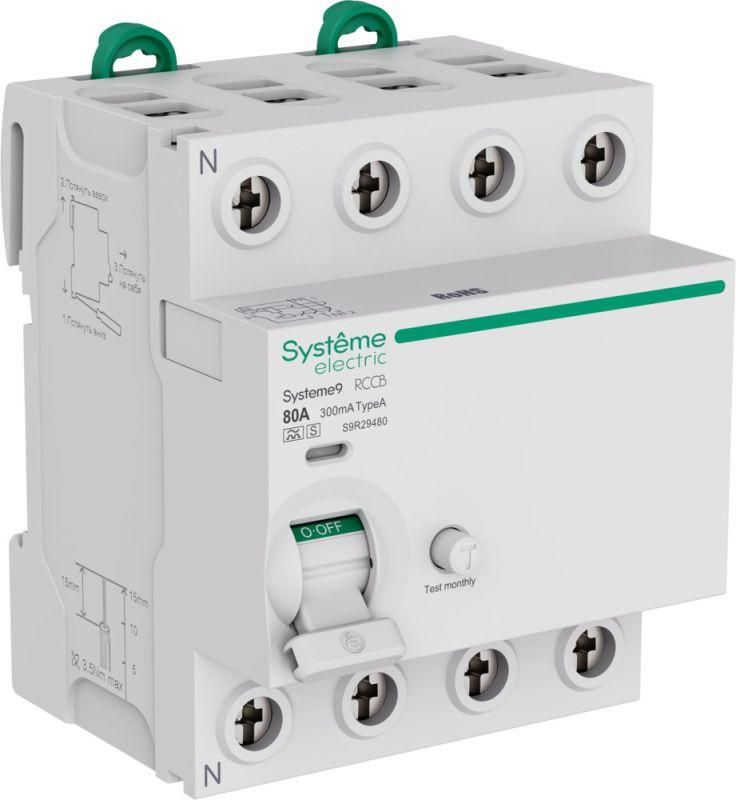

Выключатель дифференциального тока Systeme9 80А 300мА 4P тип A-S Systeme Electric S9R29480

Селективный выключатель дифференциального тока Systeme9 (80 А, 4 полюса, 300 мА, тип A-S) предназначен для установки в вводных щитах и распределительных узлах трехфазных сетей 400 В, где требуется обеспечить селективность срабатывания и защиту от пожаров, а не от прямого прикосновения. Номинальный ток утечки 300 мА определяет назначение устройства как противопожарного: оно отключает линию при утечке, опасной для изоляции и вызывающей возгорание, но не сработает на токи, характерные для поражения человека (для защиты людей требуются устройства на 10–30 мА, устанавливаемые ниже по схеме). Тип «A-S» (селективный) гарантирует задержку срабатывания, что позволяет нижестоящим обычным УЗО отработать первыми при локальной аварии, сохраняя питание остальной части электросети и обеспечивая избирательность защиты. Устройство реагирует только на переменные и пульсирующие токи утечки (тип A), поэтому его нельзя использовать в цепях с выпрямителями или частотными преобразователями, где могут возникать постоянные составляющие тока утечки. Конструкция 4-полюсного модуля шириной 4 единицы DIN-рейки рассчитана на жесткие условия эксплуатации (степень загрязнения 3) и выдерживает импульсные токи до 3 кА, что критично для вводных узлов, подверженных грозовым разрядам. Электромеханический принцип действия обеспечивает работу защиты даже при обрыве нулевого провода или отсутствии напряжения в сети, так как для срабатывания не требуется внешнее питание. Клеммный узел поддерживает подключение проводов сечением до 35 мм² (жестких) и 25 мм² (гибких), а индикатор состояния контактов и причины срабатывания позволяет быстро отличить отключение из-за утечки от механического разрыва цепи.
