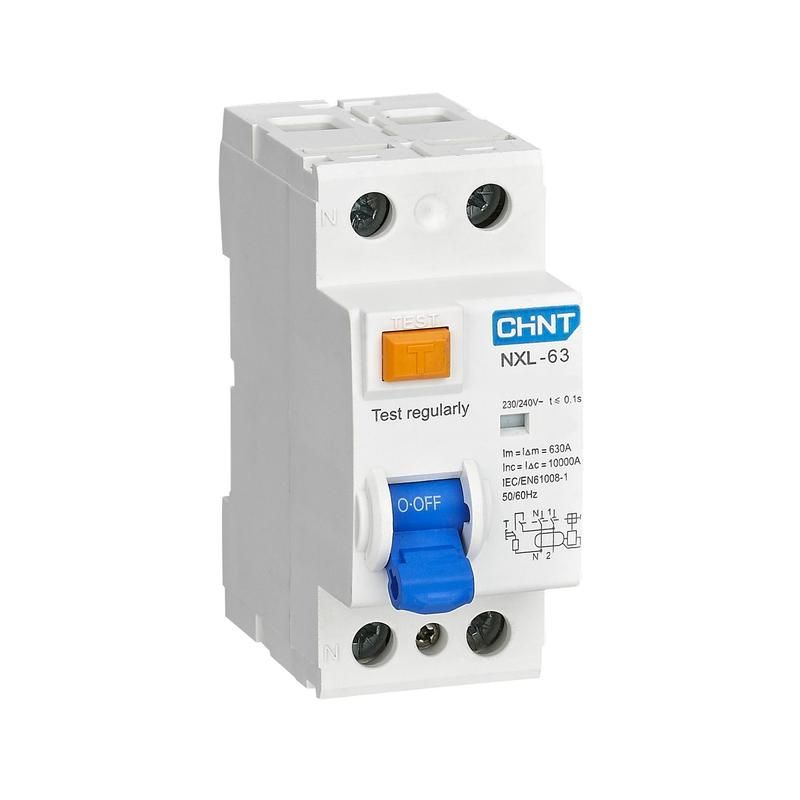

Выключатель дифференциального тока (УЗО) 2п 16А 10мА тип A NXL-63 6кА (R) CHINT 280711

Устройство защитного отключения (УЗО) NXL-63 6kA 1P+N 16A 10mA тип A (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Этот аппарат - часть надёжной серии NXL-63, предназначенная для установки в распределительных щитах.

Назначение и область применения

УЗО NXL-63 6kA 1P+N 16A 10mA тип A (R) защищает человека от поражения электрическим током при косвенном прикосновении к повреждённому оборудованию - например, при пробое изоляции на корпусе стиральной машины, водонагревателя или электродвигателя. Также оно снижает риск возгорания, вызванного утечкой тока через изношенную проводку или влагу.

Подходит для установки в жилых домах, квартирах, офисах, мастерских и на производстве. Особенно эффективно в местах с повышенной влажностью - ванных комнатах, кухнях, подвалах, где есть вероятность попадания воды на оборудование.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может безопасно пропускать без перегрузки.
• Номинальный ток утечки: 10 мА (0,01 А) - чувствительность к утечкам. При превышении этого значения УЗО автоматически отключится. Подходит для защиты отдельных групп розеток, особенно там, где используются чувствительные приборы.
• Напряжение сети: 230 В переменного тока, частотой 50/60 Гц - совместимо с обычными бытовыми сетями в России и странах СНГ.
• Количество полюсов: 1P+N - однофазное исполнение с отключением фазы и нуля одновременно. Обеспечивает более высокую безопасность, чем 1P.
• Отключающая способность: 6 кА - способность выдерживать и отключить ток короткого замыкания до 6 тысяч ампер. Соответствует требованиям для большинства квартирных и промышленных щитов.
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей, зарядных устройств, светодиодных светильников). Это важнее, чем тип AC, так как покрывает больше современной техники.
• Напряжение изоляции: 500 В - гарантирует безопасную работу даже при кратковременных скачках напряжения.
• Импульсное напряжение: 6 кВ - устойчивость к грозовым и коммутационным перенапряжениям.
• Степень защиты IP20: защищено от прикосновения пальцами и крупных предметов, но не от пыли и влаги - требует установки внутри закрытого щита.
• Рабочий диапазон температур: от -25C до +40C - можно использовать в неотапливаемых помещениях, но не на улице.
• Электрическая износостойкость: 2000 циклов включения/выключения - рассчитано на длительную службу при нормальных условиях.
• Механическая износостойкость: 20 000 циклов - долговечность механической части.
• Степень загрязнения 2: допустимо наличие непроводящей пыли и умеренная влажность - соответствует условиям внутренних помещений.

Совместимость и монтаж

УЗО NXL-63 6kA 1P+N 16A 10mA тип A (R) монтируется на стандартную DIN-рейку шириной 35 мм. Совместим со всеми популярными сериями шин и модульных щитов. Для правильной работы требуется подключение: фаза - на вход L, ноль - на вход N. Выходные клеммы подключаются к защищаемой нагрузке. Нулевой провод после УЗО **не должен** быть заземлён или соединён с другими нулями вне этой группы - иначе будет ложное срабатывание.

Обязательно соблюдайте полярность: ноль нельзя менять местами с фазой. Устройство имеет индикатор положения контактов - окошко показывает, включен ли аппарат (зелёный цвет) или он отключился (красный цвет).

Безопасность и стандарты

УЗО NXL-63 соответствует международным стандартам IEC 61009-1 и ГОСТ Р 51326.1. Произведено по технологии электромеханического исполнения - работает без внешнего питания, что делает его надёжным даже при отключении напряжения. Сертифицировано для использования в системах TN-S и TN-C-S.

Преимущества

• Защита от всех видов утечек - включая пульсирующие постоянные токи (тип A), которые часто возникают от LED-освещения, инверторов и USB-зарядок.
• Высокая точность срабатывания - 10 мА обеспечивает надёжную защиту жизни, особенно в детских комнатах и ванных.
• Визуальная индикация состояния - легко определить, сработало ли УЗО или просто отключили рубильник.
• Электромеханическая конструкция - не зависит от наличия напряжения в сети, поэтому сработает даже при аварийном отключении электроснабжения.
• Совместимость с другими элементами серии NXL-63 - позволяет компактно собрать весь щит из одной линейки продуктов.

Ограничения применения

• Не применяется на улице или в открытых щитах - степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для защиты всей квартиры одним УЗО - рекомендуется применять групповые УЗО (по комнатам или зонам) для минимизации массового отключения.
• Не защищает от перегрузок и коротких замыканий - необходимо сочетать с автоматическим выключателем (АВ) на 16 А.
• Не используется в сетях с постоянным током - только переменный ток 50/60 Гц.
• Не следует устанавливать перед устройствами, которые сами создают утечки (например, старые нагреватели с плохой изоляцией) - это вызовет постоянные ложные срабатывания.

Примеры использования

• Защита розеток в ванной комнате - для стиральной машинки, бойлера, фена.
• Линия питания кухонной техники - микроволновка, кофе-машина, электрочайник.
• Автоматическая линия на станке с ЧПУ или насосе в цеху - где возможен контакт с металлическими поверхностями.
• Освещение в подвале или гараже - особенно если установлены LED-светильники с драйверами, создающими пульсирующую утечку.

Практические советы

• Перед первым запуском обязательно нажмите кнопку «Тест». УЗО должно отключиться. Если нет - не используйте устройство.
• Проверяйте работоспособность хотя бы один раз в месяц - это требование безопасности.
• Выбирайте УЗО с током утечки 10 мА только для отдельных групп. Для общей защиты дома лучше использовать 30 мА, чтобы избежать ложных срабатываний.
• При сборке щита следите, чтобы ноль от УЗО не смешивался с нулями других групп - это самая частая причина отказов.
• Посадочный размер - стандартный для модульных устройств. Ширина занимает 2 модуля (36 мм), учитывайте это при планировании места в щите.
• Если УЗО часто срабатывает - проверьте изоляцию подключённых приборов. Возможно, проблема не в нём, а в проводе или оборудовании.
