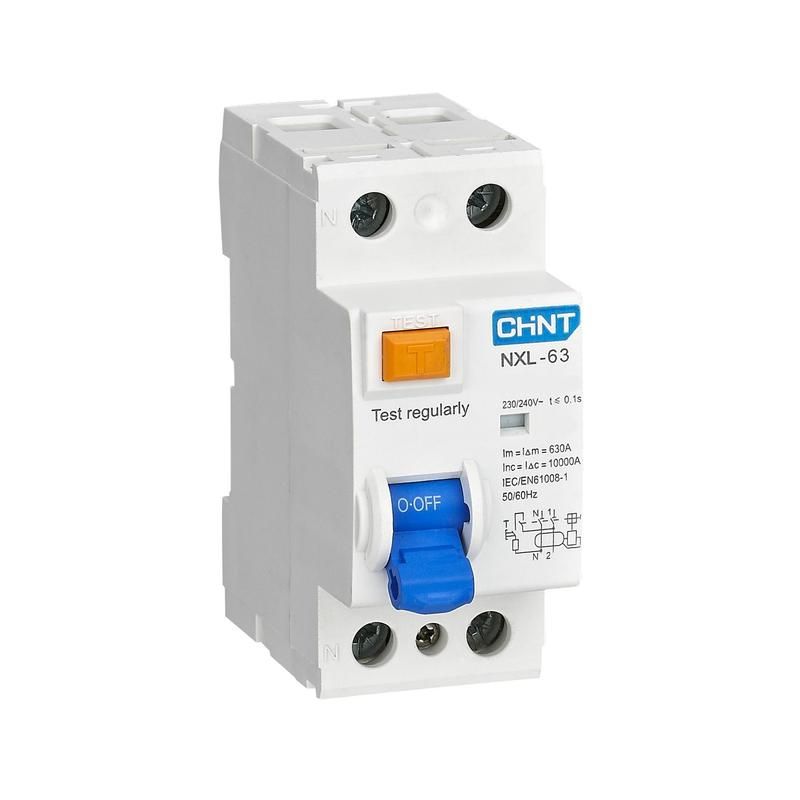

Выключатель дифференциального тока (УЗО) 2п 40А 30мА тип A NXL-63 6кА (R) CHINT 280718

Выключатель дифференциального тока (УЗО) NXL-63 40А 30мА типа A от CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Это надёжное устройство с электромеханической конструкцией, подходящее для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

УЗО NXL-63 используется для защиты человека от поражения электрическим током при косвенном прикосновении к повреждённой изоляции оборудования. Также он предотвращает возгорания, вызванные утечками тока в проводке. Подходит для установки в жилых домах, офисах, производственных помещениях и других объектах с однофазными сетями 230 В. Применяется там, где есть риск утечек через бытовую технику, освещение, нагревательные элементы или оборудование с электроникой.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до этого значения без ложных срабатываний
• Номинальный ток утечки: 30 мА - чувствительность, достаточная для защиты жизни человека
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современной техники с выпрямителями)
• Номинальное напряжение: 230 В - рассчитан на однофазные сети
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Отключающая способность при КЗ: 6 кА - выдерживает высокие токи короткого замыкания
• Напряжение изоляции: 500 В - безопасная работа при перегрузках по напряжению
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к скачкам напряжения (молнии, коммутационные броски)
• Степень защиты: IP20 - защищено от прикосновения пальцами, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочий диапазон температур: -25…+40 C - работает в большинстве помещений, включая неотапливаемые
• Частота: 50/60 Гц - совместим с сетями России и стран с аналогичными стандартами
• Электромеханическая конструкция - работает без внешнего питания, сохраняет функциональность даже при обрыве нуля
• Механическая и электрическая износостойкость: 2000 циклов - долгий срок службы при регулярном использовании
• Индикация состояния: окно показывает положение контактов (включено/выключено)

Совместимость и монтаж

УЗО NXL-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки требуется свободное место рядом - устройство занимает два модуля (2×17,5 мм). Подключение выполняется согласно схеме на корпусе: входные провода - сверху, выходные - снизу. Обязательно соблюдать полярность: L и N должны быть подключены точно в указанные клеммы. Не допускается подключение к трёхфазным системам без специальных решений. Совместим со всеми автоматическими выключателями серии NXL-63 и другими устройствами, соответствующими IEC 61009-1.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 61009-1 для выключателей дифференциального тока. Произведено в соответствии с требованиями безопасности для электрических установок. Сертифицировано для использования в условиях степени загрязнения 2 - то есть в помещениях с нормальным уровнем пыли и влаги, без агрессивных паров и химических веществ.

Преимущества

• Электромеханическая схема - не зависит от наличия напряжения в сети, сработает даже при обрыве нулевого провода
• Тип A - эффективно защищает от утечек от современного оборудования (ИБП, компьютеры, LED-светильники, стиральные машины)
• Яркая индикация положения контактов - легко определить, сработало ли УЗО
• Высокая отключающая способность (6 кА) - надёжно защищает от аварийных режимов
• Подтверждённая долговечность: 2000 циклов включения/отключения

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 исключает воздействие влаги и пыли
• Не применяется в трёхфазных сетях без использования трёхполюсных версий (3P+N)
• Не рекомендуется использовать в местах с постоянной вибрацией или механическими ударами
• Не защищает от прямого прикосновения к токоведущим частям - только от утечек через изоляцию
• Не подходит для цепей с постоянным током - только переменный ток 50/60 Гц

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при работе стиральной машины или бойлера
• Щитовая в квартире - основной УЗО для всей квартиры, установленный после вводного автомата
• Производственный участок - защита станков с частотными преобразователями, которые создают пульсирующие утечки
• Офисные помещения - обеспечение безопасности для компьютеров, принтеров, зарядных устройств

Практические советы

• Обязательно проверяйте работу УЗО NXL-63 ежемесячно - нажимайте кнопку «Тест». Если устройство не отключается, замените его немедленно
• Выбирайте УЗО с током утечки 30 мА для жилых помещений - более чувствительные (10 мА) нужны только для особо опасных зон (бассейны, детские комнаты)
• При установке в щитке убедитесь, что все провода правильно зафиксированы - слабый контакт может вызвать перегрев
• Не используйте УЗО вместо автоматического выключателя - они выполняют разные задачи. Лучшая практика: сочетание автомата + УЗО
• Поездки на дачу зимой? Убедитесь, что температура в щите не ниже -25 C - иначе УЗО может не сработать
• После срабатывания УЗО всегда найдите причину утечки - не просто включайте его снова
