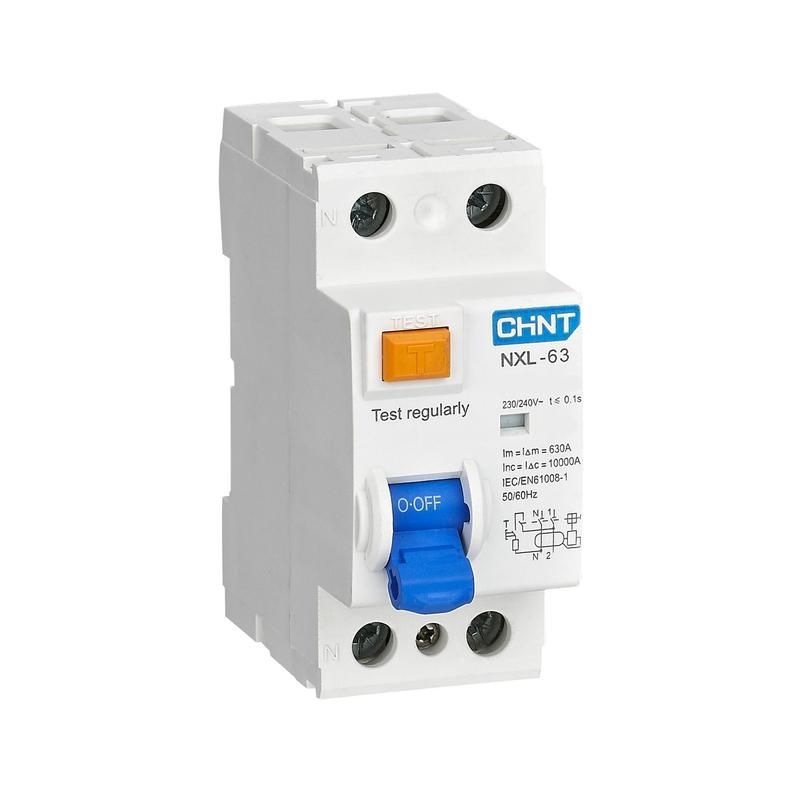

Выключатель дифференциального тока (УЗО) 2п 63А 30мА тип A NXL-63 6кА (R) CHINT 280719

Устройство защитного отключения (УЗО) NXL-63 63А 30мА типа A от CHINT обеспечивает надёжную защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Этот двухполюсный аппарат сочетает высокую коммутационную способность и механическую долговечность, что делает его подходящим решением для установки в распределительных щитах.

Назначение и область применения

УЗО NXL-63 63А 30мА типа A применяется в однофазных сетях переменного тока 230 В, 50/60 Гц для защиты от утечек тока, вызванных повреждением изоляции, неисправностью оборудования или случайными прикосновениями к токоведущим частям. Подходит для установки в жилых домах, офисах, производственных помещениях и объектах инфраструктуры. Особенно эффективно в местах с повышенной опасностью - ванных комнатах, кухнях, мастерских, где используются переносные электроприборы.

Технические характеристики

• Номинальный ток: 63 А - позволяет защищать мощные группы потребителей, такие как электроплиты, насосы, кондиционеры.
• Номинальный ток утечки: 30 мА - чувствительность, достаточная для защиты человека от поражения током.
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, светодиодных светильников, зарядных устройств).
• Отключающая способность при КЗ: 6 кА - способен безопасно отключить цепь даже при значительном коротком замыкании.
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к скачкам напряжения, таким как удары молнии или коммутационные перенапряжения.
• Количество полюсов: 2 - защищает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе после отключения.
• Рабочая температура: от -25C до +40C - допускает установку в неотапливаемых помещениях, таких как подвалы или технические этажи.
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги - требует установки внутри закрытого щита.
• Частота: 50/60 Гц - совместим со всеми стандартными сетями.
• Электромеханическая конструкция - работает без внешнего питания, надёжно срабатывает даже при обрыве нуля.
• Износостойкость: 2000 электрических и 20 000 механических циклов - рассчитан на длительную эксплуатацию.

Совместимость и монтаж

УЗО NXL-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки необходимо соблюдать полярность: входные клеммы обозначены как L и N, выходные - как T. Нельзя использовать его вместо автоматического выключателя - он не защищает от перегрузок и коротких замыканий, поэтому требуется параллельная установка автомата на 63 А. Монтаж выполняется только в сухих, хорошо вентилируемых шкафах. Присоединение проводов - до 25 мм2 (медные), затяжка клемм должна соответствовать рекомендованному моменту - не переусердствовать, чтобы не повредить контакт.

Безопасность и стандарты

УЗО NXL-63 соответствует требованиям международного стандарта IEC 61009-1 и российскому ГОСТ Р 51326.1. Конструкция выполнена в соответствии с классом безопасности II - двойная изоляция. Отключение происходит при достижении порога утечки 30 мА менее чем за 0,3 секунды, что соответствует нормам для защиты жизни человека. Индикатор положения контактов (окно на корпусе) показывает, был ли произведён автоматический отход - красный цвет указывает на сработавшее УЗО.

Преимущества

• Электромеханическое исполнение - не зависит от сети, работает даже при обрыве нуля.
• Тип A - подходит для современной техники с импульсными источниками питания (LED, инверторы, компьютеры).
• Высокая отключающая способность (6 кА) - обеспечивает безопасность в условиях слабых сетей или старых проводок.
• Яркий индикатор состояния - легко определить причину отключения без тестера.
• Долгий срок службы благодаря высокой механической износостойкости (20 тыс. циклов).

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель в цепи.
• IP20 - нельзя устанавливать во влажных или пыльных местах вне щита (например, на улице или в сырых подвалах без герметизации).
• Не рекомендуется для цепей с постоянным током утечки выше 6 мА - возможны ложные срабатывания.
• Не подходит для трёхфазных систем - для них нужны модели 3P+N.
• Не следует применять в сетях с частыми перепадами напряжения выше 500 В - может повредиться изоляция.

Примеры использования

• Защита розеточных групп в ванной комнате квартиры.
• Обеспечение безопасности электроплиты в кухне.
• Щитовая защита для станков с ЧПУ, использующих частотные преобразователи.
• Групповое УЗО для освещения и розеток в административном здании.
• Цепь питания зарядных устройств для электрокаров в гараже.

Практические советы

• Перед первым запуском всегда нажмите кнопку «Тест» - если УЗО не отключилось, оно неисправно.
• Проверяйте работоспособность хотя бы один раз в месяц - это требование нормативов.
• При установке в щит с несколькими УЗО - выбирайте селективные (тип S) для верхних уровней, чтобы избежать массового отключения.
• Не подключайте ноль от другого УЗО - это вызовет ложные срабатывания.
• При использовании с мощными двигателями или нагревателями - убедитесь, что суммарный ток не превышает 63 А.
• При замене - учитывайте посадочные размеры: УЗО NXL-63 имеет стандартную ширину 2 модуля (36 мм), совместимо с большинством щитов.
