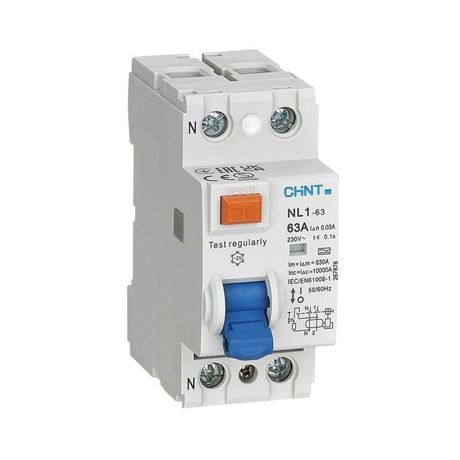

Выключатель дифференциального тока (УЗО) 2п 40А 30мА 10кА тип A NL1-63 (DB) (R) CHINT 200362

Устройство защитного отключения (УЗО) 2P 40A 30mA 10kA тип A NL1-63 (DB) (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Это надёжный электромеханический аппарат с высокой отключающей способностью, подходящий для установки на DIN-рейку.

Назначение и область применения

УЗО 2P 40A 30mA 10kA тип A NL1-63 (DB) (R) защищает человека от поражения электрическим током при косвенном прикосновении - например, когда повреждается изоляция провода и ток утекает на корпус оборудования. Также устройство снижает риск возгорания, вызванного длительной утечкой тока даже при малых значениях (до 30 мА). Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры, где есть оборудование с возможными утечками - стиральные машины, водонагреватели, насосы, сварочные аппараты, конвейеры.

Технические характеристики

• Номинальный ток: 40 А - максимальная постоянная нагрузка, которую УЗО может выдерживать без перегрузки;
• Номинальный ток утечки: 30 мА - чувствительность срабатывания, достаточная для защиты жизни человека;
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–400 В, а также в однофазных 230 В;
• Количество полюсов: 2P - контролирует фазу и ноль одновременно, исключает работу при обрыве нулевого провода;
• Отключающая способность при КЗ: 10 кА - способен безопасно отключить цепь при аварийном токе короткого замыкания до 10 000 А;
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, LED-драйверов, зарядных устройств);
• Напряжение изоляции Ui: 500 В - гарантирует безопасную изоляцию между токоведущими частями;
• Импульсное выдерживаемое напряжение Uimp: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как удары молнии;
• Степень защиты IP20 - защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли - требует установки внутри закрытого щита;
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях, но не для открытого воздуха;
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран;
• Конструкция: электромеханическая - работает без внешнего питания, сохраняет функциональность даже при отключении напряжения;
• Монтаж: на DIN-рейку 35 мм - стандартный способ крепления в щитах всех типов;
• Индикация: окно положения контактов - показывает, что УЗО сработало (ползунок становится красным).

Совместимость и монтаж

УЗО 2P 40A 30mA 10kA тип A NL1-63 (DB) (R) совместимо со всеми стандартными DIN-рейками 35 мм. Подключается последовательно после автоматического выключателя, который защищает его от перегрузок и КЗ. Нельзя использовать без автомата на входе - УЗО не защищает от перегрузки! Для правильного подключения: фаза и ноль должны проходить через УЗО, ноль не должен быть заземлён после него. Монтаж допускается только в сухих, закрытых щитах с доступом для тестирования. Устанавливать в условиях повышенной влажности, пыли или на улице запрещено - степень защиты IP20 не предусматривает защиту от жидкости.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и IEC 61009-2-1. Электромеханическая конструкция обеспечивает надёжное срабатывание даже при отказе сети. Устройство прошло испытания на механическую и электрическую износостойкость - 2000 циклов включения-отключения. Работает в соответствии с классом загрязнения 2 - то есть в нормальных условиях без выпадения конденсата и оседания проводящей пыли.

Преимущества

• Электромеханическая схема - не зависит от напряжения сети, срабатывает при любых условиях;
• Тип A - подходит для современной техники с импульсными источниками питания (LED, инverter, USB-зарядки);
• Высокая отключающая способность 10 кА - обеспечивает безопасность даже при серьёзных авариях;
• Яркая индикация срабатывания - легко определить причину отключения без тестера;
• Совместимость с другими элементами серии NL1 - можно собрать полноценный щит с автоматами, УЗО и дифавтоматами одного производителя.

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - обязательно требуется установка автоматического выключателя перед УЗО;
• IP20 - нельзя устанавливать во влажных местах (баня, уличные щиты, подвалы без отопления);
• Не рекомендуется применять в системах TN-C - необходимо наличие отдельного PE-проводника (TN-S или TT);
• Не работает при обрыве нуля до УЗО - если ноль оборвался, устройство не сможет обнаружить утечку;
• Температурный диапазон ограничен - при температуре ниже -25C или выше +40C возможны сбои в работе.

Примеры использования

• Защита группы розеток в ванной комнате - особенно актуально для стиральной машинки и бойлера;
• Щит на этаже многоквартирного дома - один УЗО на несколько комнат с розетками;
• Производственный участок с металлообрабатывающими станками - предотвращает утечки от изношенной изоляции;
• Кофейные автоматы, холодильные камеры, системы вентиляции - всё, что использует инверторные двигатели или электронику.

Практические советы

• Перед первым включением всегда нажмите кнопку «Тест» - УЗО должно отключиться. Проверяйте её хотя бы раз в месяц;
• Выбирая УЗО, убедитесь, что номинальный ток (40 А) больше суммарной нагрузки на группу - иначе будет ложное срабатывание;
• Подключайте УЗО только после автомата - он берёт на себя защиту от перегрузки, а УЗО - от утечки;
• Если УЗО часто срабатывает - проверьте изоляцию подключённых приборов, особенно старые нагреватели и насосы;
• Не путайте с дифавтоматом - УЗО 2P 40A 30mA 10kA тип A NL1-63 (DB) (R) не имеет тепловой и электромагнитной защиты, только дифференциальную.
