Выключатель дифференциального тока (УЗО) 4п 16А 30мА тип A NXL-63 6кА (R) CHINT 280783

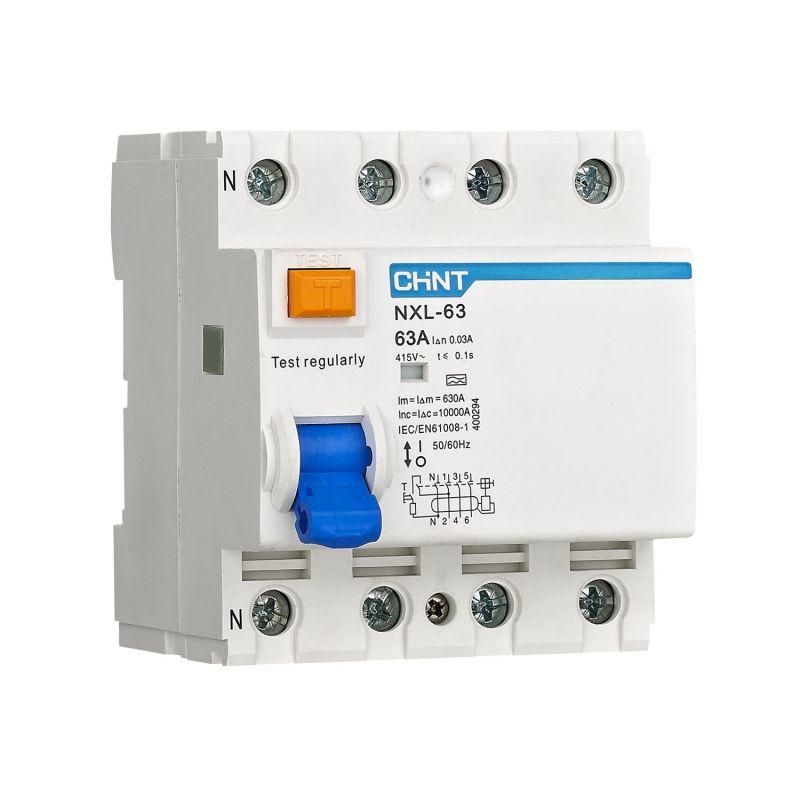

Устройство защитного отключения (УЗО) NXL-63 6kA 3P+N 16A 30mA тип A (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания при утечках тока в сетях 400 В. Это надёжное электромеханическое устройство серии NXL-63 подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗО NXL-63 6kA 3P+N 16A 30mA тип A (R) защищает человека от поражения электрическим током при косвенном прикосновении к повреждённой изоляции оборудования. Также оно предотвращает возгорания, вызванные утечками тока в проводке. Подходит для использования в трёхфазных сетях 400 В с нулевым проводником - например, в щитах квартир, офисов, производственных участков с оборудованием на основе электроники (варочные панели, насосы, ЧПУ-станки).

Технические характеристики

• Номинальный ток: 16 А - максимальная нагрузка, которую устройство может длительно пропускать без срабатывания;
• Номинальный ток утечки: 30 мА - чувствительность к опасному току утечки, при котором УЗО отключится;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Количество полюсов: 4 (3P+N) - три фазы + ноль, все одновременно отключаются при срабатывании;
• Отключающая способность при КЗ: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Тип по току утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, светодиодных драйверов, зарядных устройств);
• Напряжение изоляции Ui: 500 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями;
• Импульсное выдерживаемое напряжение Uimp: 4 кВ - устойчивость к кратковременным перенапряжениям (молнии, коммутационные скачки);
• Частота: 50/60 Гц - совместимо с сетями России и большинства стран;
• Рабочая температура: от -25C до +40C - допустимый диапазон для установки внутри помещений;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям пальцами, но не от пыли и влаги - требует установки в закрытые щиты;
• Степень загрязнения 2 - рассчитано на нормальные условия без пылевых осаждений и конденсата;
• Электрическая износостойкость: 2000 циклов включения/отключения - срок службы при частых операциях;
• Механическая износостойкость: 20 000 циклов - долговечность механической части;
• Монтаж: на DIN-рейку 35 мм - стандартная система крепления в распределительных щитах;
• Индикация: окно показывает положение контактов - зелёный цвет = включено, красный = отключено.

Совместимость и монтаж

УЗО NXL-63 6kA 3P+N 16A 30mA тип A (R) устанавливается на стандартную DIN-рейку 35 мм в распределительном щите. Для правильной работы требуется подключение всех четырёх проводов: L1, L2, L3 и N. Ноль обязательно проходит через устройство - нельзя использовать общий ноль для нескольких УЗО. Монтаж выполняется после отключения питания. После установки необходимо нажать кнопку «Тест» - устройство должно отключиться. Если этого не произошло - УЗО неисправно.

Безопасность и стандарты

УЗО соответствует требованиям IEC 61009-1 и ГОСТ Р 51326.1, что гарантирует соответствие европейским и российским нормам безопасности. Электромеханическая конструкция работает без внешнего питания - даже при отключении напряжения в сети устройство сохраняет функциональность. Применение типа A делает его подходящим для современного оборудования с импульсными источниками питания.

Преимущества

• Электромеханическая схема - надёжнее электронных аналогов, особенно при перебоях в питании;
• Тип A - единственная возможность защиты от утечек от современной бытовой и промышленной техники (инверторы, SSD, LED-драйверы);
• Яркая индикация положения контактов - позволяет быстро определить причину отключения (сработало УЗО или автомат);
• Высокая отключающая способность (6 кА) - подходит для мест с высокой возможностью КЗ, например, рядом с трансформаторами;
• Широкий диапазон температур - можно устанавливать в неотапливаемых помещениях зимой.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для однофазных сетей без нуля - требует обязательного подключения N-проводника;
• Не защищает от прямого прикосновения к фазе - только от утечек через корпус или изоляцию;
• Не рекомендуется применять в сетях с большим количеством естественных утечек (например, старая проводка с пробегом >20 лет) - будет ложное срабатывание;
• Не используется для защиты от перегрузок и коротких замыканий - нужен дополнительно автоматический выключатель.

Примеры использования

• Щит квартиры - защита группы розеток в ванной и кухне;
• Производственный участок - защита станков с ЧПУ, где есть частотные преобразователи;
• Офис - группа розеток для компьютеров, серверов, принтеров;
• Гараж или мастерская - защита мощных инструментов (болгарки, сварочные аппараты с выпрямителем);
• Общественные здания - туалеты, кухни, душевые комнаты.

Практические советы

• Перед установкой проверьте, чтобы ноль шёл именно через УЗО - иначе оно не сработает при утечке;
• Не соединяйте несколько УЗО на один общий ноль - это вызовет ложные срабатывания;
• Проверяйте работу кнопкой «Тест» минимум раз в месяц - это требование норм безопасности;
• При использовании в системе TN-C-S - убедитесь, что PEN-проводник разделён до УЗО;
• Если УЗО часто отключается - проверьте оборудование на утечки, особенно нагревательные элементы и старую изоляцию;
• Выбирая УЗО NXL-63, учтите, что 16 А - это минимальный номинал в серии; для больших нагрузок используйте модели на 25, 32, 40, 50 или 63 А.
