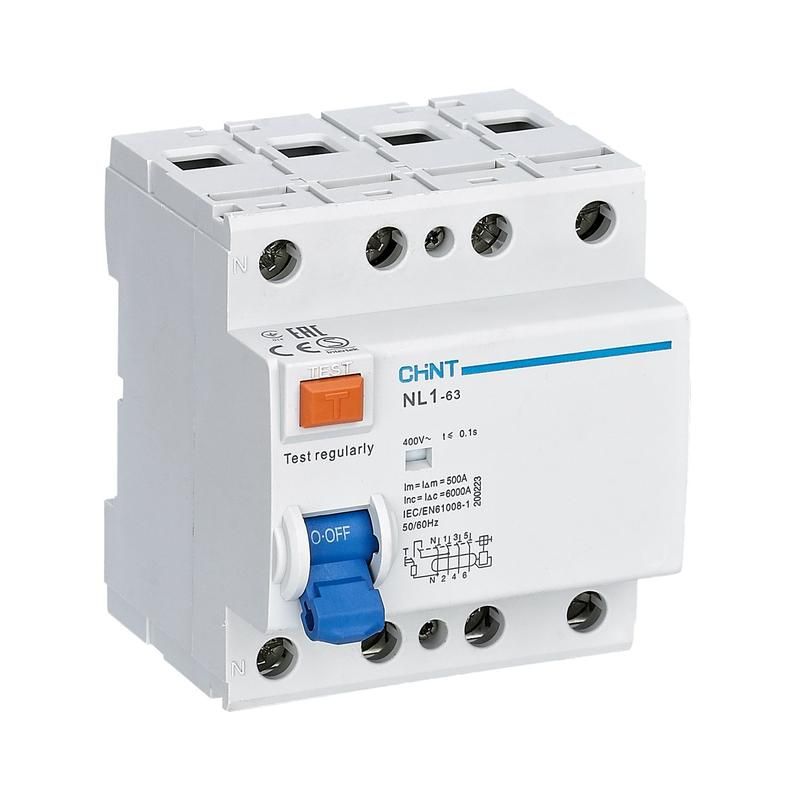

Выключатель дифференциального тока (УЗО) 4п 25А 100мА тип AC 6кА NL1-63 (R) CHINT 200226

Устройство защитного отключения (УЗО) NL1-63 6kA 4P 25A 100mA тип AC от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания при утечках тока в четырёхпроводных сетях 400 В. Этот УЗО NL1-63 подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗО NL1-63 6kA 4P 25A 100mA тип AC защищает от косвенного прикосновения - то есть когда человек случайно касается корпуса оборудования, оказавшегося под напряжением из-за повреждения изоляции. Также устройство снижает риск возгорания, вызванного утечкой тока через изношенную проводку или повреждённые приборы. Подходит для использования в трёхфазных сетях с нулевым проводником: например, в системах питания станков, конвейеров, освещения, HVAC-оборудования и групп розеток в административных и производственных помещениях.

Технические характеристики

• Номинальный ток: 25 А - максимальная постоянная нагрузка, которую устройство может безопасно проводить;
• Номинальный ток утечки: 100 мА - чувствительность к утечкам, при которой УЗО автоматически отключится;
• Номинальное напряжение: 400 В - работает в трёхфазной сети 230/400 В;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• Отключающая способность при КЗ: 6 кА - способен выдерживать и отключать ток короткого замыкания до 6000 А;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный);
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям, например, от молний;
• Степень защиты: IP20 - защищено от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли;
• Рабочий диапазон температур: от -25C до +40C - можно использовать в неотапливаемых помещениях;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Монтаж: на DIN-рейку 35 мм - стандартная система крепления для шкафов управления;
• Индикация: визуальное окно показывает состояние контактов - «ON» (включено) или «OFF» (отключено).

Совместимость и монтаж

УЗО NL1-63 6kA 4P 25A 100mA тип AC устанавливается исключительно на симметричную DIN-рейку шириной 35 мм. Для правильного подключения требуется четыре входных и четыре выходных провода: L1, L2, L3, N. Ноль обязательно проходит через устройство - нельзя подключать ноль минуя УЗО. Монтаж допускается только после отключения напряжения. Устройство совместимо с автоматическими выключателями серии CHINT NL1, а также другими устройствами, соответствующими стандарту IEC 61009-1. Не рекомендуется использовать с источниками постоянного тока или частотными преобразователями - они могут вызывать ложные срабатывания.

Безопасность и стандарты

УЗО NL1-63 соответствует требованиям стандарта IEC 61009-1 для устройств защитного отключения. Конструкция - электромеханическая, что означает работу без внешнего питания: даже при отсутствии напряжения в сети устройство сохраняет функциональность. Электрическая и механическая износостойкость - 2000 циклов включения/выключения, что обеспечивает долгую службу при регулярном использовании. Степень загрязнения 2 указывает на применение в условиях с умеренной запылённостью - не для сырых, пыльных или химически агрессивных сред.

Преимущества

• Электромеханическая конструкция - надёжнее электронных аналогов, особенно при перебоях в питании;
• Чёткая визуальная индикация состояния - легко определить, сработало ли УЗО или просто отключено;
• Высокая отключающая способность (6 кА) - подходит для мест с высокой вероятностью КЗ, таких как промышленные участки;
• Широкий диапазон рабочих температур - позволяет устанавливать в холодных помещениях, например, на складах или в подвалах;
• Совместимость с сериями CHINT - удобно комплектовать щиты единым решением.

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не подходит для систем с выпрямителями, светодиодными драйверами или солнечными панелями;
• IP20 - не защищён от влаги и пыли, поэтому не устанавливается вне помещений или в сырых зонах (бассейны, кухни без кожухов, подвалы с протечками);
• Только тип AC - не реагирует на импульсные утечки, характерные для современной бытовой техники (например, компьютеры, зарядки);
• Нельзя использовать как основной рубильник - не рассчитан на частые ручные включения/отключения;
• Не применяется в сетях с TN-C - требует отдельного PE-провода и системы TN-S или TT.

Примеры использования

• Защита группы розеток в цеху с металлообработкой - предотвращает удар током при пробое корпуса станка;
• Щитовая на этаже офисного здания - обеспечивает безопасность для персонала при повреждении кабелей;
• Подключение теплового насоса или кондиционера с трёхфазным двигателем - защищает от утечек через изоляцию двигателя;
• Распределительный щит на складе с освещением и силовой нагрузкой - снижает риск пожара из-за старой проводки.

Практические советы

• Обязательно проверяйте исправность УЗО NL1-63 один раз в месяц - нажимайте кнопку «Тест». Это не формальность, а необходимый контроль безопасности;
• При монтаже соблюдайте полярность: ноль (N) всегда подключается к клемме, помеченной буквой N, и не должен bypass’иться;
• Если УЗО часто срабатывает без видимой причины - проверьте изоляцию всех подключённых приборов и кабелей. Частые срабатывания - признак скрытой утечки;
• Для защиты современного оборудования с электроникой (ПЛК, ИБП, LED-драйверы) используйте УЗО типа A - здесь же установлен тип AC, он менее универсален;
• После установки убедитесь, что все фазы и ноль правильно соединены - неверное подключение может привести к отказу защиты или аварийному отключению.
