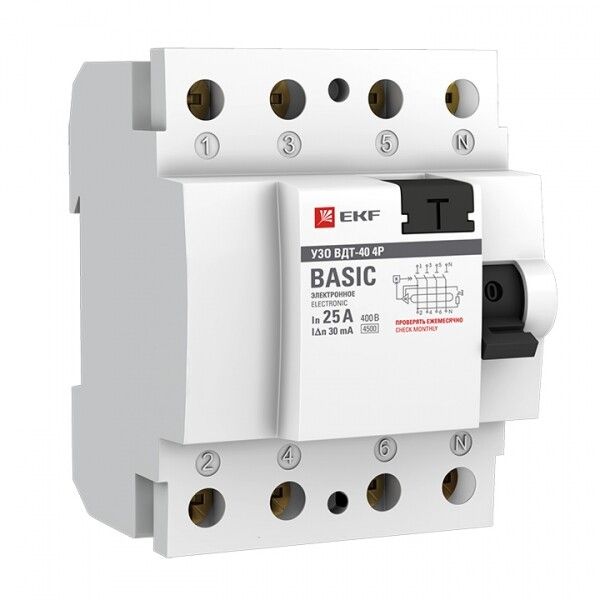

Выключатель дифференциальный (УЗО) ВДТ-40 4п 25А 30мА (электронное) BАsic | elcb-4-25-30e-sim EKF

Устройство защитного отключения УЗО 4P 25А/30мА (электронное) Basic от EKF обеспечивает защиту людей от поражения электрическим током и предотвращает возгорание из-за утечек тока. Применяется в распределительных щитах с четырёхпроводной сетью 380/220 В, особенно там, где важна надёжность - на объектах с чувствительным оборудованием, в производстве и жилых зданиях.

Назначение и область применения

УЗО 4P 25А/30мА (электронное) Basic защищает от поражения током при контакте с повреждённой изоляцией или металлическими частями оборудования, оказавшимися под напряжением. Также предотвращает возгорание, вызванное длительными утечками тока, которые не фиксируются обычными автоматами. Подходит для установки в трёхфазных цепях с нулевым проводником - например, в системах TN-S и TN-C-S. Обязательно используется в паре с автоматическим выключателем, который обеспечивает защиту от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Дифференциальный ток: 30 мА - порог срабатывания при утечке; выбран для защиты людей (стандартный уровень для бытовых и производственных помещений);
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный;
• Номинальное напряжение: 400 В - рассчитано на использование в трёхфазных сетях 380 В;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно, что важно для равномерного отключения;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до этого значения;
• Напряжение изоляции Ui: 660 В - гарантирует безопасную работу при повышенных напряжениях;
• Импульсное выдерживаемое напряжение Uimp: 4 кВ - устойчив к кратковременным скачкам напряжения, например, от грозовых разрядов;
• Степень защиты IP20 - защищено от прикосновения пальцами и крупными предметами, но не от пыли и воды;
• Рабочая температура: от -25C до +35C - не рекомендуется для установки вне помещений или в неотапливаемых местах с зимними минусами;
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода от 1 до 25 квадратов;
• Ширина: 4 модуля - занимает 72 мм по DIN-рейке (стандарт 18 мм на модуль);
• Глубина монтажа: 66 мм - требует достаточного места внутри щита;
• Частота: 50 Гц - предназначен для сетей с промышленной частотой в России и странах СНГ;
• Тип: электронное - работает от сети, не требует батареек, но зависит от наличия напряжения питания;
• Гарантия: 3 года.

Совместимость и монтаж

УЗО 4P 25А/30мА (электронное) Basic монтируется на DIN-рейку шириной 35 мм. Установка возможна в любом щите с достаточным свободным местом - глубина 66 мм должна учитываться при планировании компоновки. Подключение выполняется согласно схеме на корпусе: входные и выходные клеммы помечены L1-L3, N, PE не подключается через УЗО. Ноль обязательно проходит через устройство, иначе оно не будет работать. Для правильной работы требуется наличие напряжения на всех фазах - при обрыве одной из фаз УЗО может не сработать. Совместимо с любыми автоматами класса B, C, D, подходящего номинала (до 25 А).

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, регламентирующим безопасность устройств защитного отключения. Электронный тип обеспечивает точное срабатывание при утечках переменного тока, но не реагирует на постоянные или пульсирующие токи утечки - в таких случаях необходимы более сложные устройства типа A или B. Степень загрязнения 2 указывает на применение в помещениях с нормальным уровнем запылённости - не для сырых, пыльных или химически агрессивных сред.

Преимущества

• Электронная начинка обеспечивает высокую точность срабатывания при 30 мА - минимальный порог для защиты жизни;
• Четыре полюса обеспечивают полное отключение всех проводников, включая ноль - снижает риск остаточного потенциала;
• Высокая отключающая способность (4,5 кА) делает устройство надёжным даже при аварийных режимах;
• Подходит для многоквартирных домов, офисов, производственных участков с трёхфазным питанием;
• Гарантия 3 года - подтверждает качество сборки и долговечность компонентов.

Ограничения применения

• Не применяется в условиях температур ниже -25C - не подходит для холодных складов, улиц, неотапливаемых помещений;
• Не реагирует на постоянный ток утечки - не подходит для цепей с выпрямителями, светодиодными источниками питания, ИБП;
• Требует исправного напряжения на всех фазах - при обрыве одной фазы функциональность может быть нарушена;
• IP20 - нельзя устанавливать во влажных помещениях (бани, подвалы, улица) без дополнительной защиты;
• Не является автоматом - обязательна установка отдельного автомата на 25 А для защиты от перегрузок и КЗ.

Примеры использования

• Защита группы розеток в производственном цеху с трёхфазными станками;
• Щитовая на этаже многоквартирного дома - защита всей квартиры от утечек;
• Оборудование с насосами, вентиляторами, компрессорами, работающими от 380 В;
• Системы освещения и управления в административных зданиях с трёхфазным вводом.

Практические советы

• Выбирая УЗО 4P 25А/30мА (электронное) Basic, проверьте, чтобы ноль был подключен именно через него - иначе защита не сработает;
• При монтаже используйте провода сечением не менее 2,5 мм2 для фаз и 4 мм2 для нуля - это соответствует нагрузке 25 А;
• Не устанавливайте рядом с мощными источниками помех (частотники, сварочные аппараты) - они могут вызывать ложные срабатывания;
• Проверяйте тестовой кнопкой ежемесячно - она имитирует утечку и подтверждает работоспособность;
• Если в цепи есть оборудование с конденсаторами или преобразователями частоты - рассмотрите возможность перехода на УЗО типа A или B.
