Выключатель дифференциального тока (УЗО) без защиты от сверхтоков 4П 25А 30мА AС 4,5кА OptiDin DM63-4225-AC-4,5-УХЛ4 - 343891 КЭАЗ

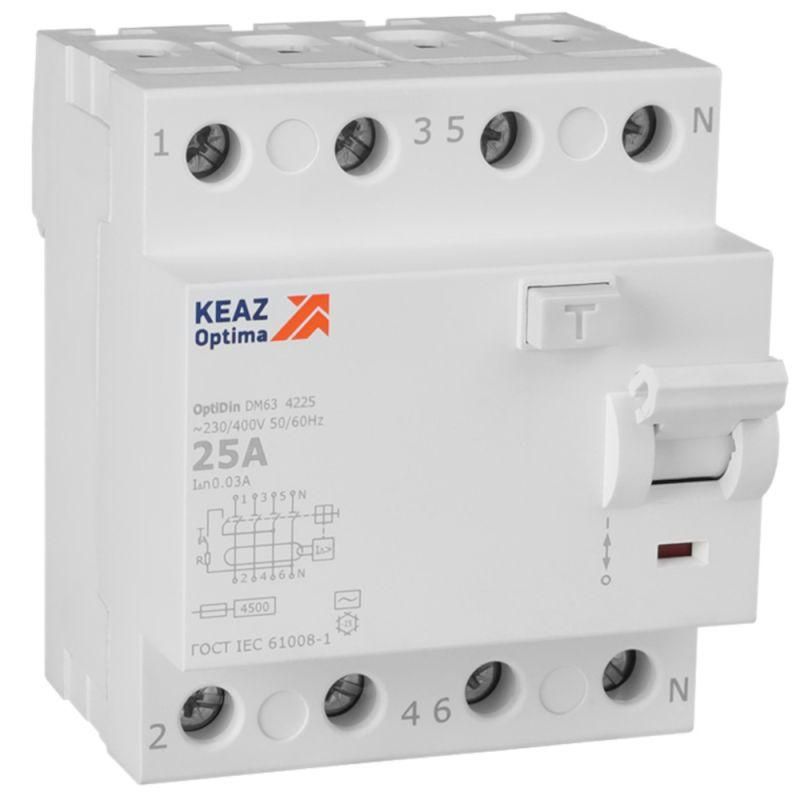

Выключатель дифференциального тока (УЗО) КЭАЗ DM63-4225 - четырёхполюсное устройство защиты от утечек тока для трёхфазных сетей 230/400 В, рассчитанное на нагрузку до 25 А и чувствительностью 30 мА. Подходит для защиты людей и оборудования в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель дифференциального тока (УЗО) КЭАЗ DM63-4225 предназначен для автоматического отключения электросети при возникновении утечки тока через землю - например, при повреждении изоляции, контакте человека с токоведущими частями или неисправности оборудования. Он защищает от поражения электрическим током и предотвращает возгорание из-за утечек. Применяется в трёхфазных цепях с нулевым проводом: распределительных щитах, станках, системах освещения, конвейерах, насосных станциях и других объектах с высокой степенью ответственности.

Технические характеристики

• Число полюсов: 4 (три фазы + ноль)
• Номинальный ток: 25 А - максимальная постоянная нагрузка, которую выдерживает устройство без перегрева
• Номинальный отключающий дифференциальный ток: 30 мА - чувствительность к утечкам; срабатывает при токе выше этого значения, что соответствует требованиям безопасности для защиты людей
• Тип дифференциального тока: AC - реагирует только на переменный ток утечки (наиболее распространённый тип в бытовых и промышленных сетях)
• Номинальное напряжение: 230/400 В переменного тока - работает в стандартной трёхфазной сети 380 В с фазным напряжением 220 В
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Климатическое исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата, в закрытых помещениях с возможными колебаниями температуры и влажности

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) КЭАЗ DM63-4225 монтируется на DIN-рейку шириной 35 мм, как стандартные автоматические выключатели. Для правильного подключения необходимо соблюдать полярность: входные клеммы - сверху, выходные - снизу. Ноль обязательно подключается через устройство - он не может быть обходным. Все четыре полюса должны быть подключены к соответствующим фазам L1, L2, L3 и N. Не допускается использование без заземления системы TN-S или TN-C-S. Монтаж выполняется только после отключения питания и проверки отсутствия напряжения.

Безопатность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют безопасность и тестирование устройств защитного отключения. Сертифицировано для применения в России и странах ЕАЭС. Имеет механический указатель положения контактов и кнопку «Тест» для периодической проверки работоспособности - рекомендуется проверять один раз в месяц.

Преимущества

• Чёткая визуальная индикация состояния: рычаг вверх - включено, вниз - отключено
• Механизм срабатывания надёжный, с минимальным числом отказов даже при длительной эксплуатации
• Изготовлено на заводе КЭАЗ - известном производителе с многолетней практикой в области аппаратов защиты
• Стабильно работает при колебаниях напряжения +-10%
• Подходит для установки в шкафах с ограниченным пространством благодаря компактному корпусу

Ограничения применения

• Не срабатывает на постоянный ток утечки - не применяется там, где есть импульсные нагрузки (например, сварочные аппараты, преобразователи частоты)
• Не обеспечивает защиту от перегрузки или короткого замыкания - требует совместной установки с автоматическим выключателем
• Не предназначен для открытого монтажа на улице или во влажных средах без дополнительной защиты (IP67 не указан)
• Работает только в сетях с глухозаземлённой нейтралью (TN); не подходит для IT-систем

Примеры использования

• Защита трёхфазного станка с металлическим корпусом на производстве
• Щитовая группа для группы розеток в офисе или мастерской
• Общий ввод в распределительный щит торгового центра
• Защита насосной станции с трёхфазным двигателем

Практические советы

• Перед установкой проверьте, чтобы все потребители были отключены - особенно устройства с конденсаторами или дросселями, которые могут вызывать ложные срабатывания
• Не используйте этот УЗО как основную защиту от перегрузки - всегда сочетайте его с автоматом на 25 А
• При групповой защите нескольких контуров - убедитесь, что суммарный ток утечки всех подключенных устройств не превышает 30 мА
• Проверяйте работу кнопкой «Тест» ежемесячно - это гарантирует сохранение функциональности
• При замене старого УЗО - сравните посадочные размеры и шаг клемм, чтобы избежать проблем с подключением
