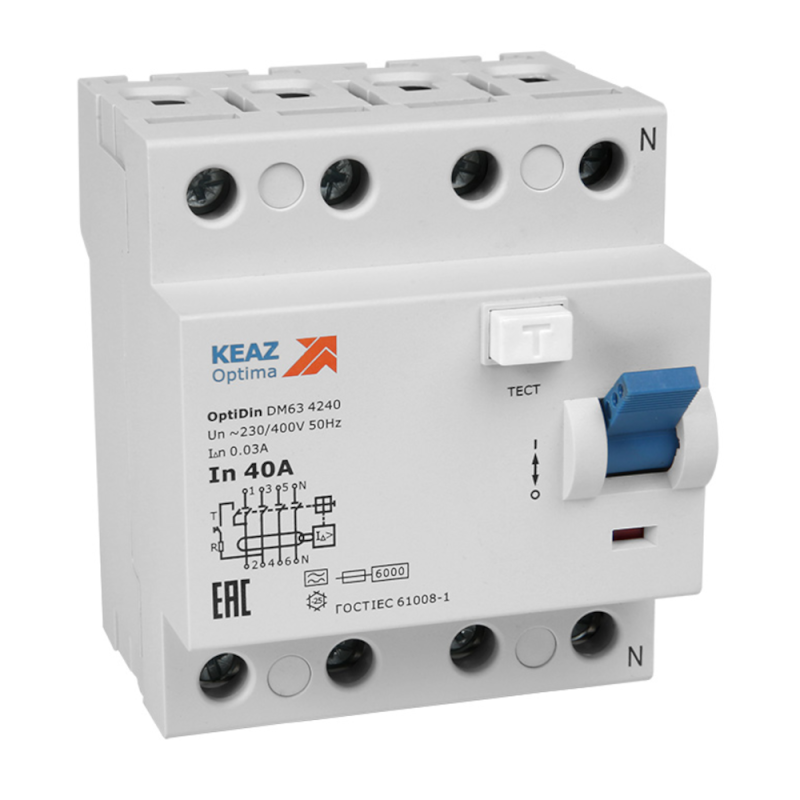

Выключатель дифференциального тока (УЗО) без защиты от сверхтоков OptiDin DМ63-4380-AС-УХЛ4 (4P, 80, 100mA) - 254227 КЭАЗ

Выключатель дифференциального тока (УЗО) без защиты от сверхтоков 4P 80A 100mA серия DМ63-4380-AС-УХЛ4 от КЭАЗ предназначен для защиты людей и оборудования от поражения электрическим током при утечках тока в цепях с переменным напряжением до 400 В. Устройство применяется в паре с автоматическими выключателями и монтируется на DIN-рейку в распределительных щитах.

Назначение и область применения

УЗО 4P 80A 100mA серия DМ63-4380-AС-УХЛ4 защищает от поражения током при утечках более 100 мА. Это устройство не защищает от перегрузок и коротких замыканий - для этого требуется установить отдельный автоматический выключатель. Подходит для использования в трёхфазных сетях с заземлённой нейтралью, где есть риск возникновения утечек через изоляцию или человеческий контакт - например, на производстве, в котельных, на объектах с мощными электродвигателями, насосами, конвейерами и другим оборудованием.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Номинальный ток утечки: 100 мА (0,1 А) - чувствительность срабатывания при появлении дифференциального тока;
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или пульсирующий;
• Номинальное напряжение: 400 В - работает в сетях с фазным напряжением до 230 В (т.е. в трёхфазных системах 400 В);
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• Изоляционное напряжение: 400 В - обеспечивает безопасную работу при указанном напряжении сети;
• Устойчивость к импульсному току: 4 кА - способность выдерживать кратковременные скачки тока без выхода из строя;
• Номинальное импульсное напряжение: 4 кВ - уровень защиты от высоковольтных импульсов (например, от молнии);
• Степень защиты IP20 - предохраняет от контакта с пальцами и крупными предметами, но не защищена от пыли и влаги;
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке;
• Сечение провода: 1–35 мм2 - позволяет подключать медные жилы от тонких до толстых кабелей;
• Рабочий температурный диапазон: –25…+40 C - рассчитан на использование в помещениях с нормальным микроклиматом;
• Глубина монтажа: 77,5 мм - требует достаточного свободного пространства внутри щита;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Способ монтажа: на DIN-рейку типа TS35;
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временных конденсаций, характерных для промышленных помещений.

Совместимость и монтаж

УЗО 4P 80A 100mA серия DМ63-4380-AС-УХЛ4 устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного подключения необходимо соблюдать полярность: входные и выходные клеммы помечены. Ноль обязательно проходит через устройство - он не может быть отведён обходом. Монтаж возможен только после отключения питания. Рекомендуется использовать кабели с сечением 1–35 мм2 - меньшие жилы плохо фиксируются, большие - не войдут в клеммы. Устройство совместимо со всеми автоматами КЭАЗ OptiDin и аналогичными изделиями других производителей, соответствующих стандарту IEC 60947-2.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1-2018 и международному стандарту IEC 61009-1. Применение устройства снижает риск поражения электрическим током при косвенном прикосновении. Однако, поскольку устройство не имеет тепловой или электромагнитной защиты от перегрузок, обязательна установка отдельного автомата на 80 А перед УЗО. Без него система будет небезопасна при аварийных режимах.

Преимущества

• Высокая надёжность срабатывания при утечках - гарантированное отключение при достижении 100 мА;
• Устойчивость к импульсным перенапряжениям - защищено от внешних воздействий, таких как грозовые разряды;
• Подходит для сложных промышленных условий благодаря степени загрязнения 3;
• Компактная форма (4 модуля) экономит место в щите;
• Производится КЭАЗ - известным российским производителем с проверенной качественной базой.

Ограничения применения

• Не используется в сетях с постоянным током - только переменный (AC);
• Не защищает от перегрузок и коротких замыканий - всегда нужен автоматический выключатель;
• Не предназначено для открытого монтажа или влажных мест - степень защиты IP20 исключает применение вне закрытых щитов;
• Не рекомендовано для бытовых квартир с одной фазой - лучше подходят 2P УЗО с меньшим током утечки (30 мА);
• Работает только при наличии заземления и правильно организованной системы TN-S или TN-C-S.

Примеры использования

• Защита трёхфазного станка с двигателем 30 кВт в механическом цеху;
• Щитовая группа для группы насосов на водозаборной станции;
• Общий ввод в распределительный щит производства с несколькими потребителями;
• Защита освещения и силового оборудования в холодильных камерах с повышенной влажностью (при условии герметизации самого щита).

Практические советы

• Выбирая УЗО, убедитесь, что автоматический выключатель перед ним имеет такой же или близкий номинальный ток - 80 А здесь идеально;
• Проверьте соответствие сечения кабеля - слишком тонкий провод может нагреваться, слишком толстый - не войдёт в клемму;
• При сборке щита оставьте минимум 80 мм глубины - устройство не выступает, но требует доступа к клеммам;
• После монтажа протестируйте кнопкой “T” - она имитирует утечку и должна вызвать отключение;
• Не используйте УЗО в качестве основного рубильника - оно не рассчитано на частые ручные включения/выключения;
• Для систем IT (без заземления) данное УЗО не подходит - выбирайте другие типы защиты.
