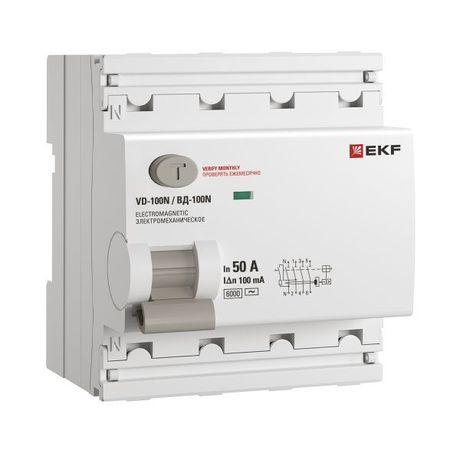

Выключатель дифференциального тока ВД-100N 4P 50А 100мА тип AC эл-мех 6кА PROXIMA EKF | E1046M50100

Выключатель дифференциального тока ВД-100N 4P 50А 100мА тип AC 6кА от бренда EKF предназначен для защиты человека от поражения электрическим током и предотвращения пожаров, вызванных утечками тока. Этот аппарат используется в сетях переменного тока 230/400 В и является частью серии ВД-100N.

Назначение и область применения

Выключатель дифференциального тока ВД-100N 4P 50А 100мА тип AC 6кА защищает людей от удара током при прикосновении к токоведущим частям оборудования, которое стало опасным из-за повреждения изоляции. Он также предотвращает возгорания, вызванные утечками тока, замыканиями на корпус или землю, и последующими короткими замыканиями. Применяется в распределительных щитах жилых, общественных и промышленных объектов, где есть риск поражения током или перегрева проводки.

Технические характеристики

• Тип устройства: выключатель дифференциальный (ВДТ)
• Число полюсов: 4P (четырёхполюсный)
• Номинальный ток: 50 А
• Номинальный дифференциальный ток срабатывания: 100 мА
• Тип чувствительности: AC (реагирует на переменный ток утечки)
• Кратковременная коммутационная способность: 6 кА
• Рабочее напряжение: 230 В / 400 В
• Частота сети: 50 Гц

Совместимость и монтаж

Выключатель дифференциального тока ВД-100N 4P 50А 100мА тип AC 6кА устанавливается на DIN-рейку шириной 35 мм. Подключение выполняется через верхние и нижние клеммы - фазные и нулевой провода должны быть правильно распределены по полюсам. Устройство совместимо с автоматическими выключателями других производителей, если они имеют аналогичную геометрию крепления. Для четырёхполюсной модели важно соблюдать правильную коммутацию всех проводников, особенно нулевого - он не должен быть разрываемым до входа в устройство.

Безопасность и стандарты

Выключатель дифференциального тока ВД-100N соответствует требованиям ГОСТ 31601.2.1 (эквивалент IEC 61008-2-1) и IEC 61008-1. Это гарантирует соответствие международным нормам безопасности, надёжности срабатывания и долговечности. Устройство прошло испытания на механическую прочность, термическую устойчивость и точность срабатывания при токе утечки 100 мА.

Преимущества

• Высокая точность срабатывания при токе утечки 100 мА - обеспечивает безопасность без ложных срабатываний
• Максимальная коммутационная способность 6 кА позволяет использовать в местах с высокой возможностью КЗ
• Изготовлен в соответствии с сертифицированным стандартом - снижает риски отказа
• Конструкция рассчитана на длительную работу в условиях колебаний температуры и влажности

Ограничения применения

• Не предназначена для защиты от постоянного тока утечки - только для переменного (тип AC)
• Не заменяет обычный автоматический выключатель - требует установки в паре с ним для защиты от перегрузок и КЗ
• Не рекомендуется применять в цепях с импульсными нагрузками (например, частотные преобразователи), так как это может вызывать ложные срабатывания
• Не следует использовать в системах TN-C - требуется система TN-S или TT с отдельным PE-проводником

Примеры использования

• Защита групповой линии освещения и розеток в квартире или офисе
• Щитовая на этаже многоквартирного дома
• Электрооборудование на производстве: станки, насосы, конвейеры
• Объекты с повышенной влажностью: бассейны, кухни, ванные комнаты

Практические советы

• Перед монтажом проверьте целостность изоляции проводов - устройство не спасёт от повреждений, которые уже произошли
• После установки обязательно нажмите кнопку «Тест» - она должна вызвать отключение. Проверяйте её регулярно, хотя бы раз в месяц
• При использовании нескольких дифавтоматов в одном щите следите, чтобы ноль не был общим - каждый ВД-100N должен иметь свою нулевую шину
• Учитывайте посадочные размеры: устройство занимает 4 модуля на DIN-рейке - планируйте место заранее
• Для помещений с высокой влажностью выбирайте места установки с минимальным доступом воды - даже IP-защита не указана, значит, устройство не предназначено для открытого монтажа вне щита
