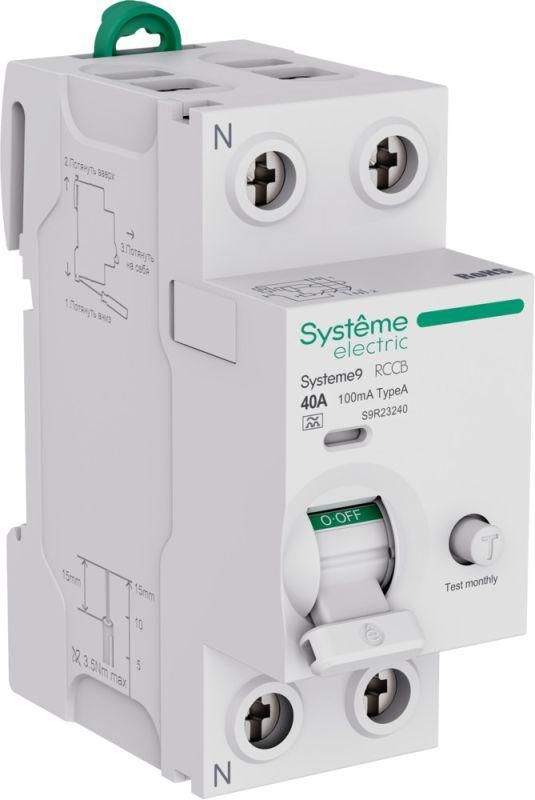

Выключатель дифференциального тока Systeme9 40А 2P 100мА тип A Systeme Electric S9R23240

Выключатель дифференциального тока Systeme9 (серия S9R) на 40 А с током утечки 100 мА и типом срабатывания A предназначен для защиты электроустановок от возгорания и косвенного прикосновения в однофазных сетях 230 В. Электромеханический принцип действия гарантирует срабатывание даже при обрыве нулевого провода или падении напряжения в сети, что критично для надежности защиты. Ток утечки 100 мА определяет сценарий применения: устройство не защищает человека от прямого прикосновения (для этого требуются значения 10–30 мА), а служит противопожарным барьером, отключая цепь при утечке, способной вызвать перегрев проводки или возгорание. Тип A ограничивает область применения цепями с переменным током и пульсирующим постоянным током; в схемах с частотными преобразователями или выпрямителями, генерирующими сглаженный постоянный ток утечки, этот выключатель не сработает. Двухполюсная конструкция (2P) обеспечивает одновременное отключение фазного и нулевого проводников, что обязательно для сетей 230 В при использовании двухполюсных автоматов. Нейтраль расположена слева, что необходимо учитывать при компоновке щита и прокладке шин для предотвращения ошибок монтажа. Конструкция клемм позволяет подключать жесткие провода до 35 мм² и гибкие до 25 мм², что удобно для ввода мощных кабелей в распределительный щит. Высокая отключающая способность 10 кА и импульсное напряжение 6 кВ обеспечивают устойчивость к коротким замыканиям и грозовым перенапряжениям в стандартных условиях эксплуатации. Индикатор состояния контактной группы визуально подтверждает причину отключения: если рычаг находится в среднем положении, сработала защита от утечки, а не от перегрузки или короткого замыкания. Глубина монтажа 45 мм и ширина в 2 модуля требуют достаточного пространства в DIN-рейке, но обеспечивают надежное крепление без риска самопроизвольного схода.
