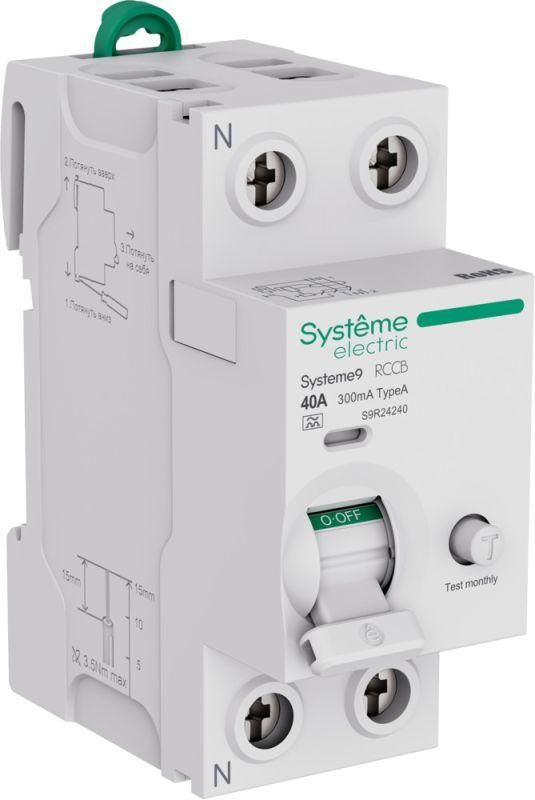

Выключатель дифференциального тока Systeme9 40А 2P 300мА тип A Systeme Electric S9R24240

Выключатель дифференциального тока Systeme9 (серия S9R) на 40 А с током утечки 300 мА и типом срабатывания A предназначен для противопожарной защиты электроустановок в однофазных сетях 230 В, а не для защиты людей от прямого прикосновения. Электромеханический принцип действия гарантирует отключение при исчезновении напряжения питания, что критично для надежности в цепях с возможными провалами напряжения. Двухполюсная конструкция (2P) обеспечивает одновременное отключение фазного и нулевого проводников, что обязательно для сетей с изолированной нейтралью или при использовании в качестве вводного устройства. Номинальная отключающая способность 10 кА позволяет аппарату выдерживать токи короткого замыкания в распределительных щитах с высокой мощностью трансформаторных подстанций, при условии установки последовательно с предохранителем или автоматическим выключателем соответствующей характеристики. Ток утечки 300 мА делает устройство нечувствительным к естественным фоновым токам утечки длинных линий и сложного оборудования, предотвращая ложные срабатывания, но требует обязательной установки дополнительных УЗО с током 10–30 мА на групповых линиях для защиты людей. Тип A ограничивает применение только цепями с переменным синусоидальным током утечки или пульсирующим током, возникающим от выпрямителей, что исключает использование в схемах с частотными преобразователями или сложной электроникой, генерирующей постоянную составляющую тока утечки. Клеммы рассчитаны на подключение жестких проводов до 35 мм² и гибких до 25 мм², что позволяет использовать аппарат в вводных щитах с мощными питающими кабелями. Индикатор состояния контактов и причина срабатывания (визуальный сигнал) упрощают диагностику: можно отличить отключение из-за утечки от механического размыкания цепи. Глубина монтажа 45 мм и ширина в 2 модуля требуют учета свободного пространства в щитовом оборудовании при компоновке.
