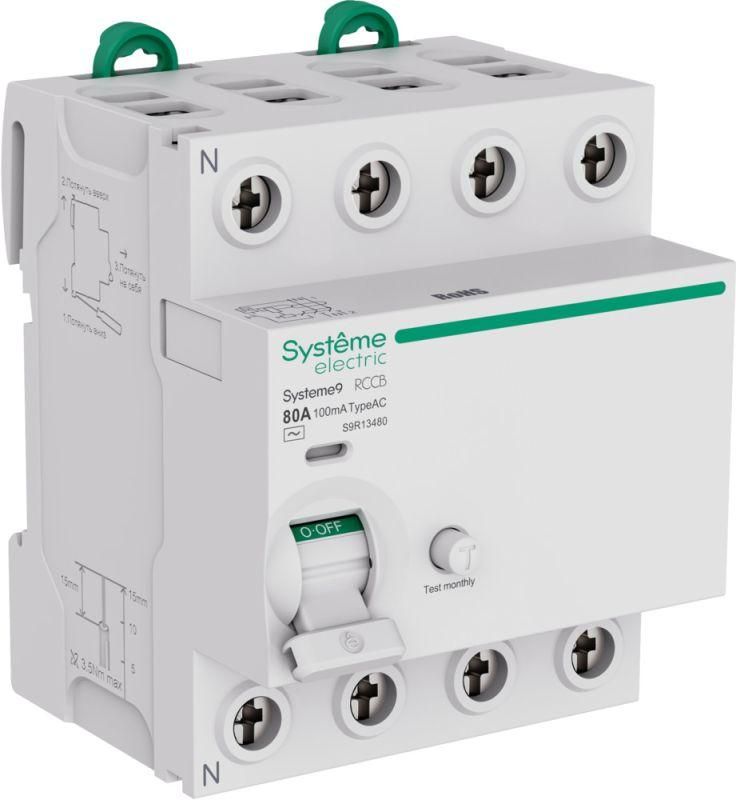

Выключатель дифференциального тока Systeme9 80А 100мА 4P тип AC Systeme Electric S9R13480

Выключатель дифференциального тока Systeme9 (серия S9R) на 80 А и 100 мА — это электромеханическое устройство защиты от возгорания и косвенного прикосновения в четырехфазных сетях 400 В. Ток отключения 100 мА делает этот УЗО не подходящим для прямой защиты людей от поражения током при прямом касании (для этого требуются 10–30 мА), но он эффективно предотвращает пожары в линиях с высокой нагрузкой и защищает электроустановки от возгорания при замыкании на корпус. Тип срабатывания AC ограничивает применение только цепями с переменным синусоидальным током утечки; устройство не сработает при наличии пульсирующего или постоянного тока утечки, что критично учитывать при наличии частотных преобразователей или выпрямителей в нагрузке. Четырехполюсная конструкция (4P) с нейтралью слева обеспечивает полное отключение всех фаз и нулевого провода, что необходимо для безопасного обслуживания трехфазного оборудования. Высокая отключающая способность 10 кА и импульсная выдерживаемость 6 кВ позволяют использовать УЗО в сетях с риском мощных коммутационных перенапряжений и коротких замыканий, не требуя обязательной установки дополнительных ограничителей в стандартных условиях. Двойные безопасные клеммы рассчитаны на подключение жестких проводов до 35 мм² и гибких до 25 мм², что упрощает монтаж в щитах с плотной компоновкой и крупными сечениями вводных кабелей. Габаритная ширина в 4 модуля и глубина установки 45 мм требуют учета свободного пространства в распределительном щите, однако возможность демонтажа без снятия шины PIN облегчает обслуживание при плотной компоновке. Индикатор состояния контактов и причины срабатывания позволяет быстро отличить отключение из-за утечки тока от механического размыкания цепи, что ускоряет поиск неисправности.
