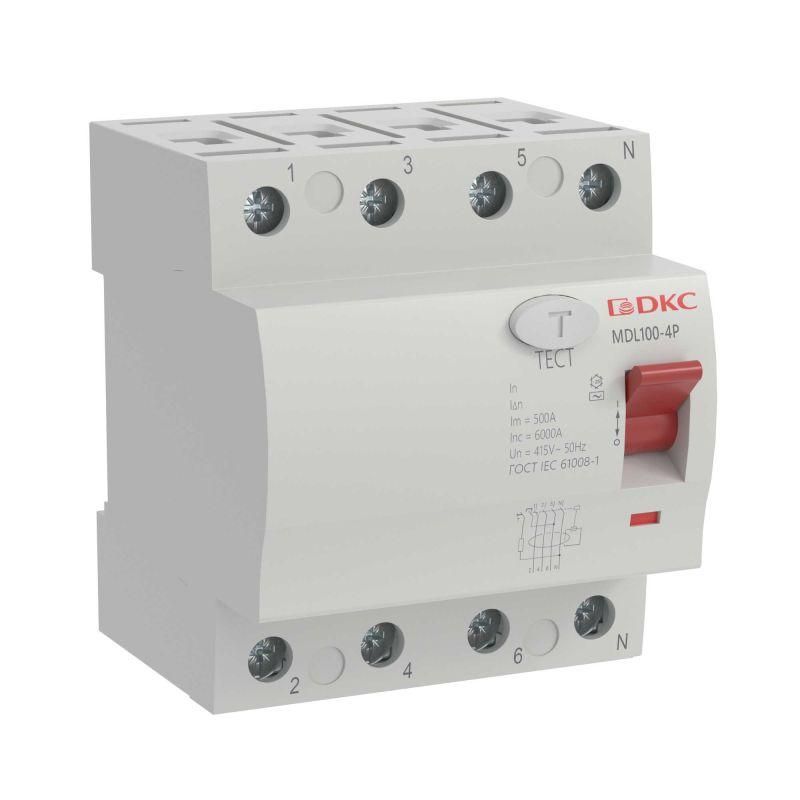

Выключатель дифференциального тока YON MAX MDL100, 4P, 30mA, 63A, тип АC | MDL100-4P2-63-AC DKC ДКС

Выключатель дифференциального тока 4P 63A 30mA тип AC серия MDL100 от бренда YON (группа DKC) - устройство защитного отключения (УЗО), предназначенное для обеспечения безопасности в четырёхпроводных трёхфазных сетях 400 В. Артикул mdl100-4p2-63-ac сочетает надёжную защиту от утечек тока и совместимость с DIN-рейкой, что делает его популярным решением для жилых и коммерческих объектов.

Назначение и область применения

Выключатель дифференциального тока 4P 63A 30mA тип AC серия MDL100 защищает людей от поражения электрическим током при контакте с повреждённой изоляцией или металлическими частями оборудования. Также он предотвращает возгорания, вызванные утечками тока в проводке. Подходит для установки в распределительных щитах зданий: квартир, коттеджей, торговых центров, школ, больниц и других объектов социальной инфраструктуры.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях с нулевым проводником (TN-S, TN-C-S).
• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без перегрева.
• Дифференциальный ток: 30 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для человека.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно.
• Тип по току утечки: AC - реагирует только на переменный ток утечки (типичный для бытовой и промышленной техники).
• Отключающая способность при КЗ: 10 кА - способен безопасно отключить цепь даже при максимальном коротком замыкании в сети.
• Модульная ширина: 4 модуля - занимает 72 мм на DIN-рейке, легко помещается в стандартные щиты.
• Частота: 50 Гц - оптимизирован для российских и европейских сетей.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (например, от грозовых разрядов).
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды; требует установки внутри закрытого щита.
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях, но не для открытого воздуха.
• Способ монтажа: на DIN-рейку - стандартный метод для современных распределительных щитов.

Совместимость и монтаж

Выключатель дифференциального тока 4P 63A 30mA тип AC серия MDL100 устанавливается на DIN-рейку шириной 35 мм. Для правильного подключения требуется свободное место в щите минимум 72 мм. Все четыре полюса должны быть подключены: L1, L2, L3 и N. Ноль обязательно проходит через УЗО - игнорирование этого правила сделает устройство бесполезным. Подключение выполняется в соответствии с принципиальной схемой на корпусе устройства. Не допускается использование без автоматического выключателя перед ним - рекомендуется параллельно установить ВА 63А для защиты от перегрузок и КЗ.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 61009-1 для устройств защитного отключения. Сертифицировано для применения в системах TN-S и TN-C-S. Отключение происходит менее чем за 0,3 секунды при достижении порога 30 мА. Гарантия производителя - 5 лет, что подтверждает высокую надёжность компонентов.

Преимущества

• Чёткая реакция на переменный ток утечки - идеально для большинства бытовых и промышленных потребителей.
• Высокая отключающая способность (10 кА) - обеспечивает безопасность даже при аварийных режимах.
• Модульная конструкция - позволяет легко интегрировать в существующие щиты без доработок.
• Широкий диапазон рабочих температур - подходит для установки в холодных помещениях (например, подъездных щитах).
• Гарантия 5 лет - свидетельство качества сборки и долговечности.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока типа AC.
• Не защищает от импульсных утечек (например, от импульсных источников питания); для таких задач нужны УЗО типа A или B.
• IP20 не допускает установку во влажных местах - нельзя использовать вне закрытых щитов, в банях, на улице или в сырых подвалах без дополнительной защиты.
• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий без внешнего автомата.

Примеры использования

• Защита группы розеток в квартире с мощными приборами (стиральная машина, духовой шкаф).
• Щитовая на этаже многоквартирного дома - один УЗО на несколько комнат.
• Электроснабжение торгового павильона с освещением, холодильными установками и точками продаж.
• Обеспечение безопасности в медицинском кабинете или школьной мастерской с использованием электроинструментов.

Практические советы

• Перед установкой проверьте, чтобы ноль был правильно подключен ко всем полюсам - ошибка здесь лишает УЗО функции защиты.
• Избегайте установки рядом с источниками тепла (трансформаторы, нагреватели) - перегрев снижает срок службы.
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - это обязательная процедура согласно нормам безопасности.
• Если в вашей сети есть частые ложные срабатывания - возможно, проблема в старой проводке или неисправных приборах. Не заменяйте УЗО на более слабый - найдите причину утечки.
• При замене используйте тот же артикул mdl100-4p2-63-ac - другие модели могут иметь отличный тип тока утечки или меньшую отключающую способность.
