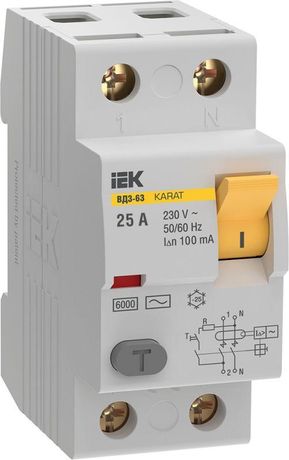

Выключатель дифференциальный (УЗО) ВД3-63 2P 25А 100мА 6кА тип АС KARAT | MDV20-2-025-100 IEK

Выключатель дифференциального тока (УЗО) ВД3-63 от IEK - устройство для защиты людей от поражения электрическим током при утечке тока в цепи. Монтируется на DIN-рейку, рассчитан на работу в бытовых и промышленных сетях. Артикул mdv20-2-025-100 соответствует модели ВД3-63 с номиналом 25 А и чувствительностью 100 мА.

Назначение и область применения

Выключатель дифференциального тока ВД3-63 защищает человека от поражения электрическим током при возникновении утечки тока через изоляцию - например, при пробое на корпус оборудования или повреждении провода. Устройство не защищает от перегрузок и коротких замыканий - эти задачи решают автоматические выключатели. Применяется в паре с автоматом в щитах: УЗО отвечает за безопасность, автомат - за целостность проводки.

Подходит для установки в жилых домах, офисах, на стройплощадках, в производственных помещениях. Часто используется в групповых линиях: кухня, ванная, гараж, оборудование с высокой влажностью. Может применяться в трёхфазных системах, но сам УЗО работает в однофазной части цепи.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Номинальный ток утечки: 100 мА (0,1 А) - порог срабатывания; при утечке выше этого значения УЗО отключится;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой техники);
• Отключающая способность: 6 кА - способность выдерживать кратковременный ток КЗ без выхода из строя (не отключает КЗ, но не взрывается при нём);
• Напряжение: 230 В рабочее, 415 В изоляционное - допустимый предел напряжения между токоведущими частями;
• Частота: 50/60 Гц - совместим с сетями России и Европы;
• Количество полюсов: 2 - защищает фазу и ноль одновременно;
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Защита: IP20 - не защищён от воды и пыли, требует установки внутри закрытого щита;
• Температурный режим: от -25C до +45C - можно использовать в неотапливаемых помещениях, но не на улице;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Сечение кабеля: до 50 мм2 - позволяет подключить мощные линии, включая медные кабели 16–25 мм2;
• Монтаж: на DIN-рейку 35 мм - стандартный способ для всех современных щитов.

Совместимость и монтаж

Выключатель дифференциального тока ВД3-63 устанавливается на DIN-рейку в любом распределительном щите с подходящим местом. Для работы требуется последовательное подключение с автоматическим выключателем - УЗО не имеет встроенной защиты от перегрузок. Подключаются входные провода сверху, выходные - снизу. Нельзя менять полярность: L и N должны быть правильно подведены. Обязательно проверьте соответствие сечения кабеля: максимум 50 мм2, но оптимально - до 25 мм2 для удобства зажима. Не используйте с многожильными проводами без наконечников - риск плохого контакта.

Безопасность и стандарты

УЗО ВД3-63 соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Электромеханический принцип действия обеспечивает работоспособность даже при отсутствии напряжения в сети - важное преимущество перед электронными аналогами. Серия KARAT прошла сертификацию в РФ и предназначена для рынка стран СНГ. Не содержит элементов, чувствительных к скачкам напряжения.

Преимущества

• Электромеханическая конструкция - надёжнее электронных УЗО, особенно при авариях в сети;
• Высокая отключающая способность (6 кА) - снижает риск повреждения при КЗ в щите;
• Долгий срок службы - 15 лет при правильной эксплуатации;
• Совместимость с большинством щитов IEK и других производителей благодаря стандартному формату 2 модуля;
• Удобный тестовый кнопка - позволяет проверить исправность без специнструментов.

Ограничения применения

• Не отключает токи перегрузки и короткого замыкания - обязательно сочетать с автоматом;
• Тип AC - не реагирует на импульсные или постоянные утечки (например, от сварочных аппаратов или ИБП);
• IP20 - нельзя устанавливать во влажных местах вне щита (бани, уличные щитовые, открытые площадки);
• Не рекомендован для цепей с высоким уровнем помех (частотные преобразователи, мощные двигатели) - возможны ложные срабатывания;
• Не подходит для систем TN-C - требует наличия отдельного PE-проводника (TN-S или TT).

Примеры использования

• Щит квартиры: УЗО 100 мА на розетки кухни и ванной, защищённые автоматом 16 А;
• Производственный участок: питание станка с металлическим корпусом через УЗО и автомат 25 А;
• Строительная площадка: временный щит с УЗО для переносных инструментов;
• Гараж: освещение и розетки с УЗО для защиты от пробоя влажного воздуха.

Практические советы

• Выбирая УЗО, всегда убедитесь, что рядом установлен автомат нужного номинала - 25 А здесь требует автомата 25 А или ближе (20 А - тоже допустимо);
• Перед первым запуском нажмите кнопку “T” - если УЗО не отключилось, устройство неисправно;
• Проверяйте плотность затяжки клемм: слабый контакт вызывает нагрев, особенно при нагрузке близко к 25 А;
• Не устанавливайте несколько УЗО на одну линию - это создаёт ложные срабатывания;
• Для помещений с повышенной влажностью (баня, бассейн) выбирайте УЗО с током утечки 10 мА, а не 100 мА - этот вариант слишком слабо защищает;
• При использовании в холодных условиях (-25…+45C) избегайте резких перепадов температуры - они влияют на механические детали.
