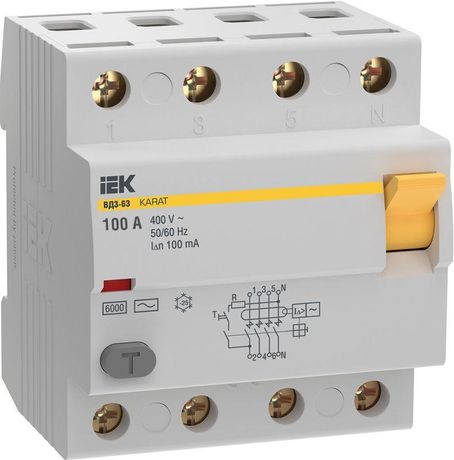

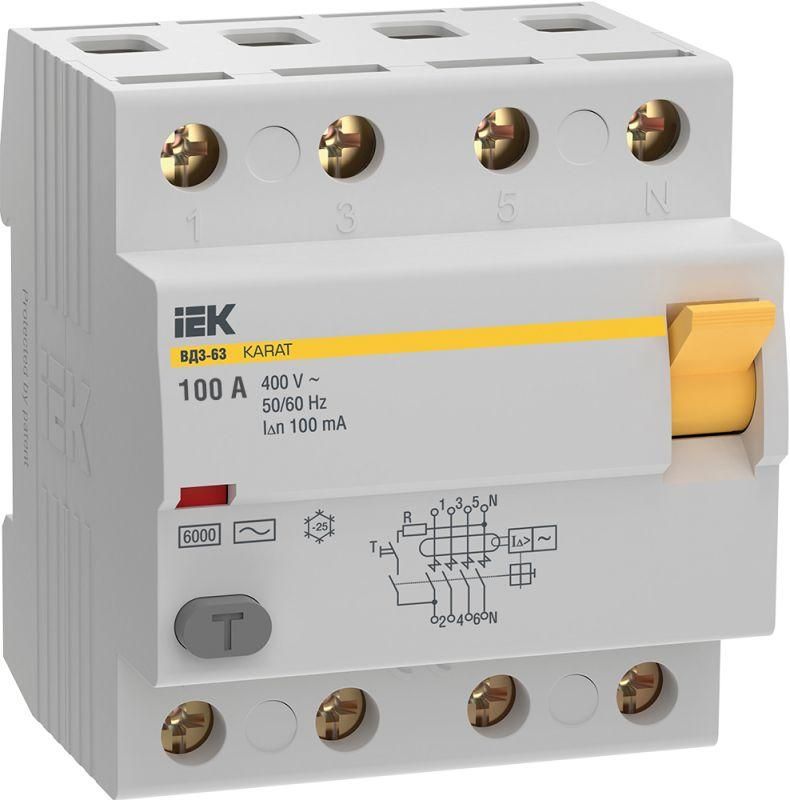

Выключатель дифференциальный (УЗО) ВД3-63 4P 100А 100мА 6кА тип АС KARAT | MDV20-4-100-100 IEK

Выключатель дифференциальный (УЗО) ВД3-63 4P 100А 100мА 6кА тип AC от бренда IEK (ИЭК) - устройство электромеханического типа, обеспечивающее защиту людей от поражения электрическим током при утечке тока в сетях до 400 В. Артикул mdv20-4-100-100 применяется в составе распределительных щитов на промышленных объектах, в жилых зданиях и на стройплощадках.

Назначение и область применения

Выключатель дифференциальный (УЗО) ВД3-63 4P 100А 100мА 6кА тип AC защищает человека от поражения током при контакте с токоведущими частями или при повреждении изоляции проводов. Он реагирует только на переменный ток утечки (тип AC) и не обеспечивает защиту от перегрузок или коротких замыканий. Для этого требуется установка отдельного автомата. Применяется в трёхфазных сетях с рабочим напряжением до 400 В, частотой 50/60 Гц. Подходит для установки в щитах на объектах: производственные цеха, офисы, жилые дома, строительные площадки, где есть риск возникновения утечек через корпус оборудования или повреждённую изоляцию.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 100 А
• Количество полюсов: 4 (трёхфазный + N)
• Номинальный ток утечки: 100 мА (0,1 А)
• Тип тока утечки: AC - чувствителен только к переменному току утечки
• Отключающая способность при КЗ: 6 кА - не является защитной функцией УЗО, указывает на механическую прочность при пробоях
• Сечение подключаемых проводов: 1,5–50 мм2
• Номинальное напряжение изоляции: 415 В
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочий температурный диапазон: от –25 C до +45 C
• Частота: 50/60 Гц
• Срок службы: 15 лет
• Ширина по модулям: 4 модуля (72 мм)
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Выключатель дифференциальный (УЗО) ВД3-63 4P 100А 100мА 6кА тип AC монтируется на стандартную DIN-рейку в распределительном щите. Обязательно соблюдать порядок подключения: фазы L1, L2, L3 и нейтраль N должны быть подсоединены строго согласно маркировке на корпусе. Нельзя использовать этот УЗО без автоматического выключателя - он не отключает перегрузки и КЗ. Монтаж допускается только в щитах с защитой не ниже IP30. Для надёжной работы рекомендуется подключение с использованием клеммных колец или наконечников на проводах сечением более 25 мм2.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1-99 и IEC 61009-1. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения в сети - не зависит от внешнего питания. Это делает его безопаснее в сравнении с электронными аналогами, которые могут не сработать при аварийном отключении напряжения. Серия KARAT прошла сертификацию на соответствие требованиям безопасности для промышленного и бытового использования.

Преимущества

• Электромеханический принцип действия - работает без внешнего питания, надёжно при любых условиях
• Высокая номинальная мощность (100 А) позволяет применять в крупных распределительных щитах
• Поддержка четырёхполюсного исполнения - идеально для трёхфазных систем с выведенным нулём
• Широкий диапазон сечений проводов (1,5–50 мм2) - совместим с большинством силовых кабелей
• Срок службы 15 лет - долговечность при правильной эксплуатации

Ограничения применения

• Не защищает от постоянного тока утечки - нельзя использовать там, где возможны импульсы или выпрямители (например, в ИБП, светодиодных драйверах)
• Не отключает токи перегрузки и короткого замыкания - обязательно требует параллельной установки автоматического выключателя
• IP20 - не предназначено для открытой установки вне щита; запрещена эксплуатация во влажных помещениях без дополнительной защиты
• Только тип AC - не подходит для цепей с высоким уровнем гармоник или оборудованием с импульсными источниками питания
• Работает при температуре не ниже –25 C - не используется в неотапливаемых наружных щитах зимой

Примеры использования

• Защита трёхфазного станка с металлическим корпусом на заводе
• Щит ввода в многоквартирном доме - для групповой защиты этажных розеточных контуров
• Распределительный щит на стройплощадке с временным питанием
• Оборудование с двигателями (конвейеры, насосы, вентиляторы) в цехах
• Групповые УЗО перед несколькими однополюсными автоматами в щитах управления

Практические советы

• Выбирая УЗО, всегда проверяйте, что рядом установлен автомат на 100 А - без него УЗО будет бесполезен при перегрузке
• При подключении проводов сечением больше 25 мм2 используйте наконечники - это предотвратит ослабление контакта
• Перед первым включением протестируйте кнопкой “T” - она имитирует утечку и должна вызвать отключение
• Не устанавливайте несколько УЗО на одну линию без координации - это может привести к ложным срабатываниям
• Для помещений с повышенной влажностью (бани, кухни) выбирайте УЗО с IP44 и током утечки 30 мА - здесь 100 мА недостаточно для защиты жизни
• Артикул mdv20-4-100-100 - это именно тот же продукт, что и ВД3-63 4P 100А 100мА 6кА тип AC от IEK - не путайте с другими сериями
