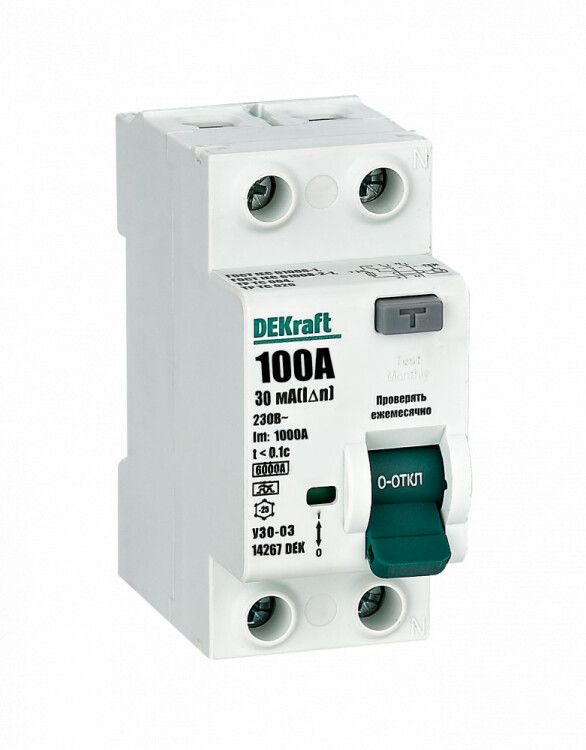

Выключатель дифференциальный (УЗО) УЗО-03 2п 100A 30мА тип A 6кА | 14267DEK DEKraft APC

Выключатель дифференциального тока (УЗО) 2-полюсный 100А 30мА тип A 6кА УЗО-03 от DEKraft предназначен для защиты людей от поражения электрическим током и предотвращения пожаров, вызванных утечками тока в электропроводке. Это надёжное электромеханическое устройство, подходящее для установки в щитах с DIN-рейкой, особенно там, где требуется высокий номинальный ток - например, на входе в частный дом или на мощном оборудовании.

Назначение и область применения

УЗО-03 от DEKraft защищает от опасных утечек тока, которые могут возникнуть при повреждении изоляции проводов, неисправности бытовой техники или контакте человека с токоведущими частями. Его используют в качестве основной защиты на вводе в жилые дома, гаражи, производственные помещения и объекты с повышенными требованиями к безопасности. Подходит для цепей с нагрузкой до 100 А - например, для групповой защиты кухонных зон, систем отопления, насосов или оборудования на конвейерах.

Технические характеристики

• Номинальный ток: 100 А - выдерживает длительную нагрузку до этого значения без перегрева
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, достаточным для защиты жизни человека
• Тип тока утечки: A - реагирует на переменный ток и пульсирующий постоянный ток (например, от современных преобразователей, зарядных устройств, светодиодных светильников)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании с током до 6000 А
• Напряжение: 230 В, частота 50/60 Гц - совместим с сетями в России и странах СНГ
• Изоляционное напряжение: 500 В - обеспечивает безопасную работу при возможных скачках напряжения
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к высоковольтным импульсам (молнии, коммутационные помехи)
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды; требует установки внутри закрытого щита
• Ширина: 2 модуля (36 мм) - занимает минимальное место на DIN-рейке
• Глубина монтажа: 76,5 мм - необходимо учитывать при проектировании глубины щита
• Способ монтажа: на DIN-рейку типа TS35
• Степень загрязнения 2 - рассчитан на использование в помещениях с нормальным уровнем запылённости (не для сырых, пыльных или агрессивных сред)

Совместимость и монтаж

УЗО-03 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки важно соблюсти полярность: фаза и ноль должны быть подключены строго согласно маркировке на корпусе устройства. Нельзя использовать его вместо автоматического выключателя - он не защищает от перегрузок и КЗ, поэтому обязательно сочетается с автоматом на 100 А. Монтаж допускается только в сухих, хорошо вентилируемых щитах. Устройство не имеет кнопки тестирования, что характерно для некоторых электромеханических моделей - проверку работоспособности следует выполнять внешним тестером или через испытательный контур.

Безопасность и стандарты

УЗО-03 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, регламентирующим безопасность устройств защитного отключения. Электромеханическая конструкция гарантирует срабатывание даже при отсутствии напряжения питания - важное преимущество перед электронными аналогами. Применение типа A делает его совместимым с современной техникой, использующей импульсные источники питания.

Преимущества

• Электромеханическая схема - работает без внешнего питания, надёжнее в условиях перебоев и аварий
• Высокий номинальный ток (100 А) - подходит для защиты целых линий, а не отдельных розеток
• Тип A - эффективен против утечек от инверторов, LED-освещения, зарядных станций
• Устойчивость к низким температурам - можно применять в неотапливаемых помещениях (гаражи, подвалы)
• Компактная двухмодульная форма - экономит место в распределительных щитах

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательна установка с автоматическим выключателем
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица); требует герметичного щита
• Отсутствует кнопка тестирования - невозможно проверить функциональность вручную, нужен внешний контроль
• Подходит только для однофазных сетей 230 В - не используется в трёхфазных системах без специальных решений
• Не рекомендован для цепей с высоким уровнем естественных утечек (например, старая проводка с плохой изоляцией)

Примеры использования

• Защита вводного автомата в частном доме - предотвращает пожары при пробоях в проводке
• Щит на даче с мощным бойлером, насосом и освещением - обеспечивает безопасность при одновременной работе нескольких потребителей
• Производственный участок с ЧПУ-станками и инверторными приводами - тип A реагирует на утечки от таких устройств
• Гараж с зарядным устройством для электрокара - защищает от утечек, характерных для современных преобразователей

Практические советы

• Выбирая УЗО-03, убедитесь, что автоматический выключатель на входе имеет такой же номинал - 100 А - чтобы обеспечить координацию защиты
• При монтаже в щите учтите глубину 76,5 мм - недостаточно места может затруднить соединение проводов
• Для удобства обслуживания лучше устанавливать УЗО рядом с автоматом, который он защищает
• Регулярно проверяйте работоспособность с помощью профессионального тестера - отсутствие кнопки теста не исключает необходимости диагностики
• Не используйте этот УЗО в цепях с большим количеством электронных устройств, если есть известные проблемы с изоляцией - возможны ложные срабатывания
