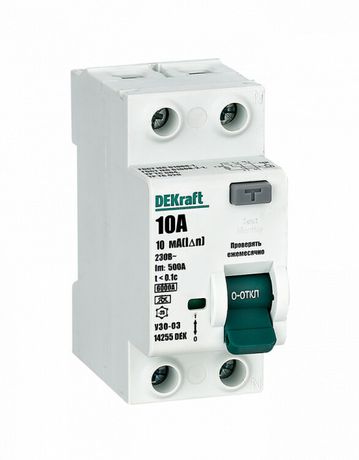

Выключатель дифференциальный (УЗО) УЗО-03 2п 10А 10мА тип A 6кА | 14255DEK DEKraft APC

Выключатель дифференциального тока (УЗО) 2P 10А 10мА тип A 6кА УЗО-03 от DEKraft - это электромеханическое устройство для защиты людей от удара током и предотвращения пожаров из-за утечек электричества. Подходит для установки на DIN-рейку в щитках жилых, офисных и промышленных объектах.

Назначение и область применения

УЗО-03 от DEKRAFT защищает от поражения электрическим током при контакте с поврежденной изоляцией или металлическими частями оборудования. Также предотвращает возгорание проводки из-за длительных утечек тока - например, при старении изоляции или попадании влаги. Применяется в бытовых и коммерческих электросетях: кухни, ванные комнаты, гаражи, мастерские, автоматические линии.

Технические характеристики

• Номинальное напряжение: 230 В - работает в стандартной однофазной сети 220–240 В
• Номинальный ток: 10 А - рассчитан на нагрузку до 10 ампер (например, розеточная группа с несколькими приборами)
• Дифференциальный ток: 10 мА - срабатывает при утечке свыше 10 миллиампер, что соответствует требованиям безопасности для мест с повышенной опасностью
• Тип тока утечки: A - реагирует на переменный ток и пульсирующий постоянный ток (подходит для современной техники: инверторы, зарядки, ЭПРА)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании с током до 6000 ампер
• Количество полюсов: 2P - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на одном проводе
• Изоляционное напряжение: 500 В - обеспечивает надежную изоляцию внутренних компонентов
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям (молнии, скачки)
• Ширина: 2 модуля - занимает 36 мм на DIN-рейке
• Глубина монтажа: 75,5 мм - требует достаточного места внутри щита
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от воды и пыли; предназначен для установки внутри закрытых щитов
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запыленностью (офисы, дома, производственные зоны без активного пылеобразования)

Совместимость и монтаж

УЗО-03 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки требуется свободное место глубиной не менее 75,5 мм. Устройство подключается через верхние и нижние клеммы: вход - снизу, выход - сверху (по рекомендациям ГОСТ). Обязательно соблюдать полярность: L и N должны быть правильно подсоединены. Совместим со всеми стандартными автоматическими выключателями и УЗО от DEKraft и аналогичных серий. Не устанавливайте рядом с источниками тепла или влажности вне щита.

Безопасность и стандарты

УЗО-03 соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения в сети - в отличие от электронных УЗО, которые могут не сработать при обрыве нуля. Наличие тестовой кнопки позволяет проверять исправность устройства ежемесячно.

Преимущества

• Электромеханический принцип работы - надежнее в условиях нестабильного питания
• Реакция на пульсирующий постоянный ток (тип A) - актуально для LED-освещения, инверторов, компьютеров, стиральных машин
• Низкий порог срабатывания (10 мА) - высокий уровень защиты для ванных комнат и детских помещений
• Устойчивость к низким температурам - можно использовать в неотапливаемых помещениях (гаражи, подвалы)
• Фиксированная ширина 2 модуля - легко встраивается в стандартные щиты

Ограничения применения

• Не предназначено для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли
• Не защищает от перегрузок и коротких замыканий - необходимо сочетать с автоматическим выключателем
• Не подходит для трехфазных систем - используется только в однофазных сетях 230 В
• Не рекомендуется применять в цепях с высоким уровнем помех (частотные преобразователи без фильтров) - возможны ложные срабатывания

Примеры использования

• Защита розеток в ванной комнате - особенно при наличии бойлеров, стиральных машин
• Линия питания кухонной техники: микроволновка, кофе-машина, электрочайник
• Автоматическая линия с частотным преобразователем - благодаря типу A
• Щитовая в гараже - для защиты инструментов и освещения
• Общая защита группы розеток в квартире перед основным автоматом

Практические советы

• Перед первым включением обязательно нажмите кнопку «T» - если УЗО не отключилось, устройство неисправно
• Проверяйте работоспособность хотя бы раз в месяц - это требование нормативов
• При установке в щиток с несколькими УЗО - используйте селективные пары (если есть возможность): более мощное УЗО на входе, а УЗО-03 - на ответвлении
• Не подключайте нулевой провод после УЗО к другому УЗО или к общему нулю - это вызовет ложные срабатывания
• Убедитесь, что посадочный диаметр кабеля соответствует клеммам - обычно до 16 мм2 для 10 А
• Если УЗО часто срабатывает - проверьте изоляцию подключенных приборов, особенно старую технику
