Выключатель-диммер сенсорный для светодиодной ленты LED (от 0% до 100%) 12/24В 48Вт 4А | 1035806 Jazzway

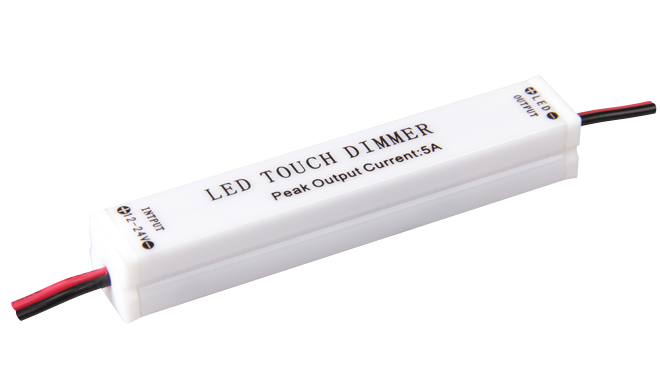

Выключатель-диммер сенсорный Jazzway PLS (артикул 1035806) - компактное устройство для плавного регулирования яркости и включения/выключения светодиодных лент на напряжении 12–24 В. Подходит для встраивания в алюминиевые профили и используется там, где важна бесконтактная управляемость освещением.

Назначение и область применения

Устройство предназначено для управления светодиодными лентами с питанием 12–24 В постоянного тока. Применяется в системах точечного и линейного освещения: кухонные шкафы, потолочные панели, нишевое освещение, декоративные подсветки. Управление осуществляется легким касанием поверхности - без механических кнопок. Подходит для установки внутри алюминиевого профиля совместно со светодиодной лентой или отдельно, в местах доступа для касания.

Технические характеристики

• Выходное напряжение: 12–24 В постоянного тока
• Максимальный выходной ток: 4 А
• Максимальная выходная мощность: 48 Вт
• Номинальная мощность: 48 В·А
• Напряжение питания: 12–24 В постоянного тока
• Частота: 50/60 Гц (для входного сигнала управления)
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, не герметичен
• Габариты: 13×12 мм
• Материал корпуса: пластик белого цвета
• Способ диммирования: сенсорный, плавное изменение от 0% до 100%
• Тип монтажа: встроенный

Совместимость и монтаж

Выключатель-диммер Jazzway PLS устанавливается в цепь между блоком питания и светодиодной лентой. Для подключения используйте два провода сечением не менее 0,5 мм2. Монтаж возможен двумя способами:

• Внутри алюминиевого профиля - под рассеивателем, рядом с лентой; корпус остаётся закрытым, касание происходит через материал профиля;
• Отдельно от профиля - на внешней стороне, тогда корпус должен быть доступен для касания рукой.

Не требует дополнительного программирования. Совместим с большинством импульсных блоков питания 12/24 В, не рекомендуется использовать с лентами, потребляющими более 4 А (более 48 Вт).

Безопасность и стандарты

Защита IP20 исключает использование устройства во влажных помещениях, на улице или в зонах с риском брызг воды. Нельзя применять в условиях повышенной запылённости или с контактами с жидкостями. Конструкция не имеет средств защиты от перегрузки - необходимо обеспечить соответствие нагрузки максимальной мощности 48 Вт.

Преимущества

• Плавное диммирование от 0% до 100% без скачков яркости
• Отсутствие механических частей - высокая долговечность
• Компактные габариты позволяют встраивать в узкие профили
• Эргономичное сенсорное управление - удобно в темноте и при грязных руках
• Поддерживает работу с любыми типами светодиодных лент 12/24 В

Ограничения применения

• Не работает с переменным током - только с постоянным (DC)
• Запрещена установка в средах с влагой, пылью, химическими испарениями из-за IP20
• Максимальная нагрузка - 48 Вт; превышение вызывает перегрев и отказ
• Не поддерживает удалённое управление, Wi-Fi, Bluetooth или радиоуправление
• Не совместим с RGB-лентами без отдельного контроллера - только монохромные ленты

Примеры использования

• Подсветка верхних фасадов кухонных шкафов в алюминиевом профиле PAL
• Линейная подсветка витрин, зеркал, книжных полок
• Освещение в гардеробных и шкафах-купе
• Декоративная подсветка потолочных панелей в интерьере

Практические советы

• Перед монтажом проверьте суммарную мощность всех подключаемых лент - она не должна превышать 48 Вт
• При использовании в профиле убедитесь, что место касания не покрыто толстым слоем краски или стеклом - сенсор реагирует на прикосновение кожи
• Провода подключайте надёжно, лучше с помощью клемм или пайки; плохой контакт вызывает мерцание
• Не устанавливайте рядом с источниками ЭМИ (частотные преобразователи, двигатели)
• Для длительной работы при максимальной нагрузке обеспечьте хорошую теплоотдачу - не закрывайте устройство плотными материалами
