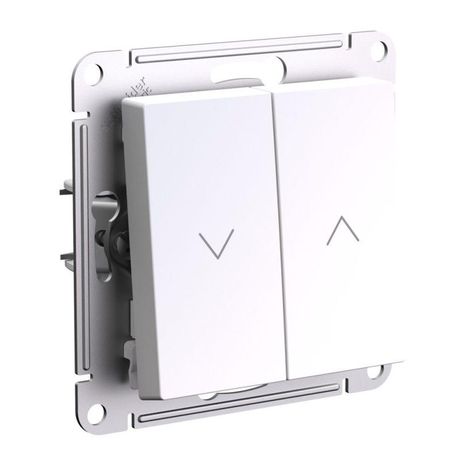

Выключатель для жалюзи 2-кл. AtlasDesign 10А механизм жемчуж. SE ATN000419 APC

Выключатель 2-клавишный для жалюзи, 10А, механизм, жемчужный, SE от Systeme Electric - это надёжный механизм для управления двумя группами жалюзи или штор в бытовых и офисных помещениях. Артикул atn000419 рассчитан на работу в сети 250 В, имеет матовую жемчужную отделку и совместим со стандартными монтажными коробками глубиной 40 мм.

Назначение и область применения

Выключатель 2-клавишный для жалюзи, 10А, механизм, жемчужный, SE предназначен для коммутирования нагрузки до 10 А в цепях освещения и управления устройствами с малой мощностью - в первую очередь, электроприводами жалюзи, роллетами и шторами. Подходит для установки в квартирах, офисах, гостиницах и других помещениях, где требуется точечное управление несколькими зонами затемнения. Механизм не предназначен для управления силовыми нагрузками выше 2,5 кВт (например, нагревателями, насосами).

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Количество клавиш: 2 (два независимых контакта)
• Способ управления: механическая клавиша, без подсветки
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термопласт (ABS-пластик)
• Покрытие: матовое, жемчужное - устойчиво к царапинам и УФ-выцветанию
• Габариты: 71×71×40 мм
• Способ монтажа: скрытая установка в монтажную коробку
• Крепление: винтовое с усиленными лапками
• Комплектация: механизм + лицевая накладка
• Содержание галогенов: да - соответствует требованиям RoHS для внутреннего использования

Совместимость и монтаж

Механизм выключателя 2-клавишный для жалюзи, 10А, механизм, жемчужный, SE совместим со стандартными монтажными коробками глубиной 40–45 мм, используемыми в системах Systeme Electric и большинстве российских производителей. Для монтажа необходимо:

• Закрепить механизм в коробке с помощью двух винтов на монтажных лапках - они усилиены для предотвращения проворачивания;
• Подключить два отдельных провода к каждой паре клемм (L1/L2 и N);
• Установить накладку - она защёлкивается без инструментов;
• Не использовать с подсветкой - в комплект не входят светодиоды, и модификация возможна только через внешние решения.

Посадочные размеры 71×71 мм позволяют заменить аналогичные модели от Schneider Electric, Legrand, ABB.

Безопасность и стандарты

Выключатель 2-клавишный для жалюзи, 10А, механизм, жемчужный, SE соответствует требованиям ГОСТ Р 50345 и IEC 60669-1 для бытовых выключателей. Отсутствие подсветки исключает риск перегрева при длительной работе. Наличие галогенов допустимо в рамках норм для внутренней установки, но не рекомендовано для мест с повышенным требованием к экологической безопасности (например, медицинские учреждения).

Преимущества

• Матовая жемчужная поверхность снижает блики и хорошо сочетается с современным интерьером
• Усиленные монтажные лапки обеспечивают плотную фиксацию даже в старых коробках с расшатанными креплениями
• Изготовлен из ударопрочного ABS-пластика - устойчив к повреждениям при эксплуатации
• Две независимые клавиши позволяют управлять двумя зонами жалюзи одновременно без лишних проводов
• Совместим с сериями AtlasDesign - легко заменить на аналогичный элемент в уже установленной системе

Ограничения применения

• Не предназначена для влажных помещений - степень защиты IP20 не обеспечивает защиту от брызг и пара
• Не подходит для управления двигателями мощностью более 2,5 кВт - возможен выход из строя контактов
• Отсутствует подсветка - в темноте невозможно определить положение клавиш без внешнего освещения
• Не совместим с умными системами - не имеет функций автоматизации, Wi-Fi или Bluetooth
• Не рекомендуется для установки в местах с частыми перегрузками (например, рядом с кухонными плитами)

Примеры использования

• Управление вертикальными жалюзи на окне и горизонтальными - на балконной двери
• Контроль затемнения в спальной комнате: одна клавиша - основные шторы, вторая - легкий тюль
• Настройка уровня освещённости в офисном кабинете - две группы жалюзи на противоположных окнах
• Установка в холле многоквартирного дома для регулировки света в зоне входа

Практические советы

• Перед монтажом проверьте посадочный диаметр монтажной коробки - он должен быть не менее 68 мм
• Если планируете использовать с электроприводом жалюзи - убедитесь, что потребляемый ток не превышает 8 А (резерв 20% для долговечности)
• Не затягивайте винты слишком сильно - это может треснуть пластиковую рамку
• При замене старого выключателя - сохраните схему подключения: L1 и L2 должны соответствовать фазам на каждом канале
• Для эстетики - выбирайте этот механизм в комплекте с другими элементами серии AtlasDesign - все накладки имеют одинаковый оттенок и фактуру
