Выключатель двойной, 10А-250В, IP20, СУ, Plano, сл.кость | Б0027602 Intro ЭРА

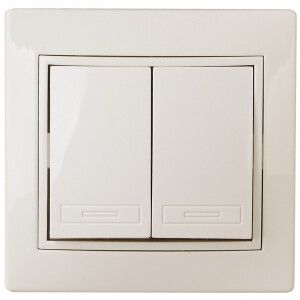

Выключатель двойной ЭРА 1-104-02 - это механический переключатель с двумя клавишами, предназначенный для управления двумя группами светильников или нагрузок в жилых и офисных помещениях. Изделие выполнено в серии Plano, имеет бежевый цвет слоновой кости, внутреннюю скрытую установку и соответствует требованиям безопасности для бытового использования.

Назначение и область применения

Выключатель двойной 1-104-02 используется для коммутации освещения в двух зонах - например, для включения/выключения света в комнате и на балконе, или для управления люстрой и точечными светильниками. Подходит для установки в квартирах, домах, офисах и других объектах с постоянным напряжением до 250 В. Применяется исключительно внутри помещений, где отсутствуют повышенная влажность, запыленность или риск физического воздействия.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт при 220 В (например, до 20 светодиодных ламп по 10 Вт каждая).
• Номинальное напряжение: 250 В - рассчитан на работу в сетях 220–240 В, распространённых в России и странах СНГ.
• Количество клавиш: 2 - две независимые цепи, каждая управляет своей группой нагрузок.
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги.
• Габариты: 82×80×40 мм - совместим с типовым подрозетником 68×68 мм.
• Способ монтажа: внутренний, скрытый - устанавливается в стену через подрозетник.
• Материал корпуса: негорючий термопласт - повышает безопасность при перегрузках.
• Цвет: бежевый (слоновая кость) - сочетается с большинством интерьерных решений.
• Способ подключения: винтовые клеммы - два отверстия на каждой клемме для последовательного подключения нескольких устройств.
• Схема подключения: 2×1-полюс - каждый контакт управляет одной фазой независимо.
• Подсветка: отсутствует - не требует дополнительного питания, не создаёт мерцание в темноте.
• Отделка: глянцевая - легко протирается, не задерживает пыль.

Совместимость и монтаж

Выключатель 1-104-02 устанавливается в стандартный металлический или пластиковый подрозетник глубиной не менее 40 мм. Монтаж возможен двумя способами: на монтажные лапки (распорные) или на винты, что обеспечивает надёжную фиксацию даже в старых стенах. Клеммы расположены вертикально - это упрощает прокладку проводов и снижает риск перегиба. Благодаря двум отверстиям на каждом зажиме, можно выполнять шлейфовое подключение: один провод заходит в первый выключатель, второй - передаётся на следующий. Для установки нескольких выключателей в одну линию рекомендуются многоместные рамки: 1-502-xx (два поста), 1-503-xx (три поста), 1-504-xx (четыре поста). Цветовые коды рамок совпадают с цветом самого выключателя - для слоновой кости используйте xx=02.

Безопасность и стандарты

Изготовлен из самозатухающего термопласта, соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Не содержит свинца и опасных пластификаторов. Отсутствие подсветки исключает возможность возникновения паразитных токов, которые иногда влияют на чувствительные LED-лампы. Не предназначен для работы в условиях высокой влажности, агрессивной среды или на улице.

Преимущества

• Надёжные винтовые клеммы - обеспечивают долговечный контакт без окисления.
• Шлейфовое подключение - экономит провода и ускоряет монтаж при установке нескольких выключателей.
• Глянцевая поверхность - не царапается, легко моется, сохраняет внешний вид годами.
• Совместимость с рамками серии Plano - позволяет собирать единые панели из нескольких устройств.
• Отсутствие подсветки - не мешает ночью, не вызывает помех в работе энергосберегающих ламп.

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, кухня без защиты) - IP20 не предохраняет от воды и пара.
• Не подходит для мощных нагревательных приборов выше 2,2 кВт - превышение тока приведёт к перегреву и выходу из строя.
• Не работает с автоматическими системами управления - только ручное управление.
• Не допускается установка вне подрозетника - требуется обязательная скрытая проводка.
• Не совместим с беспроводными или умными системами - полностью механическая конструкция.

Примеры использования

• Управление светом в спальной комнате: одна клавиша - основной потолочный свет, вторая - ночники у кровати.
• Освещение коридора и туалета - два отдельных контура, управляемых одним устройством.
• Работа с двумя группами точечных светильников в гостиной - например, акцентное и общее освещение.
• Установка в паре с другими выключателями серии Plano в единую панель на входе в квартиру.

Практические советы

• Перед монтажом обязательно отключите питание - даже при малом токе есть риск поражения электрическим током.
• Затягивайте винты клемм равномерно - слишком сильное усилие повредит медную жилу, недостаточное - вызовет нагрев и искрение.
• При использовании шлейфа проверьте целостность всех соединений - плохой контакт в первом выключателе отключит всю цепь после него.
• Выбирайте рамки того же цвета (1-502-02 для слоновой кости) - это гарантирует гармоничный внешний вид.
• Не заменяйте оригинальные винты - они имеют оптимальную форму для плотного зажима медных проводов.
• Если планируете использовать светодиодные лампы ниже 5 Вт - убедитесь, что они совместимы с обычными выключателями без подсветки; некоторые модели могут мерцать без минимальной нагрузки.
