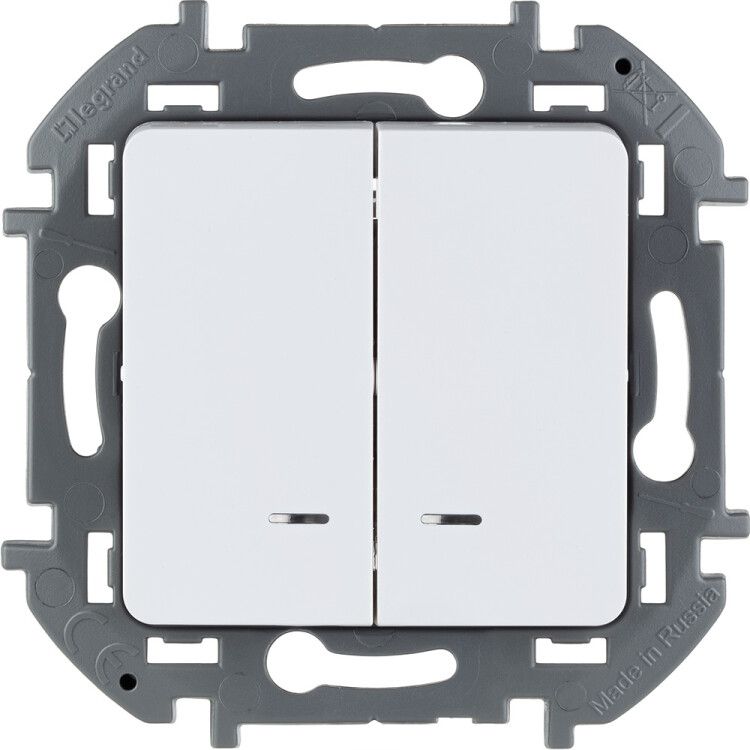

Выключатель двухклавишный с подсветкой/индикацией INSPIRIA 10 AX 250 В~ белый - 673630 Legrand

Выключатель двухклавишный с подсветкой/индикацией Legrand Inspiria (артикул 673630) - устройство для управления двумя независимыми нагрузками в жилых и общественных помещениях. Подходит для скрытой установки, оснащён светодиодной индикацией и удобным механическим управлением.

Назначение и область применения

Выключатель двухклавишный с подсветкой/индикацией Legrand Inspiria предназначен для коммутации двух отдельных цепей освещения, вентиляции или другого оборудования с одного места. Применяется в квартирах, офисах, школах и других объектах с внутренней электропроводкой. Индикация помогает определить состояние каждой клавиши в темноте - подсветка работает как указатель включённой нагрузки или как ориентир для поиска выключателя ночью.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Количество клавиш: 2
• Способ монтажа: скрытый (в монтажную коробку)
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термопласт, суппорт и корпус - поликарбонат
• Покрытие клавиш: глянцевый ABS-пластик
• Габариты: 75,8 × 75,8 × 41 мм
• Глубина механизма: 20 мм
• Подсветка: две белые LED-лампы, потребление 0,125 мА каждая
• Схема подключения: нормально замкнутый контакт (замыкающий)
• Способ подключения: безвинтовые зажимы
• Цвет: белый

Совместимость и монтаж

Выключатель Legrand Inspiria 673630 совместим с любыми стандартными монтажными коробками для скрытой установки. Для монтажа используются два типа крепления: распорные лапки и винты. Распорные лапки обеспечивают плотную фиксацию даже в слегка повреждённых коробках, а винты позволяют дополнительно зафиксировать устройство при необходимости. Монтажная панель в комплекте упрощает выравнивание при установке нескольких выключателей рядом. Глубина механизма всего 20 мм позволяет использовать его в тонких коробках, где другие модели не помещаются. Подключение проводов осуществляется через безвинтовые зажимы - достаточно вставить провод до щелчка. Нет нужды затягивать винты или проверять контакт после установки.

Безопасность и стандарты

Все токоведущие части закрыты и недоступны при установленной накладке, что соответствует требованиям безопасности для домашних и общественных помещений. Корпус и суппорт выполнены из самозатухающего поликарбоната - материал не поддерживает горение. Выключатель не имеет открытых контактов, исключает риск поражения током при работе с ним. Соответствует требованиям к электрооборудованию для внутренней установки в соответствии с ГОСТ Р 50030.2–99.

Особенности конструкции

• Клавиши с линзами усиливают видимость подсветки - сигнал хорошо заметен даже при ярком свете в комнате.
• Укороченный ход клавиши снижает уровень шума при включении/выключении.
• Широкие толкатели упрощают извлечение проводов при ремонте - не нужны специальные инструменты.
• LED-лампы легко заменяются - доступ к ним есть при снятой накладке.
• Профильтрованный контур суппорта обеспечивает точное выравнивание при групповой установке - все устройства будут в одной плоскости без перекосов.

Преимущества

• Экономичная подсветка: две LED-лампы потребляют менее 0,25 мА в сумме - не нагружают сеть.
• Быстрая установка благодаря безвинтовым зажимам и продуманному креплению.
• Устойчивость к загрязнениям: глянцевая поверхность легко моется, не выгорает под UV-светом.
• Надёжность: материалы не деформируются при длительном использовании, контакты не окисляются.
• Универсальная индикация: можно настроить подсветку так, чтобы она показывала либо включенное состояние, либо просто служила ориентиром в темноте.

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, бассейн, улица) - степень защиты IP20 не допускает попадания воды.
• Не рекомендуется для управления мощными нагрузками выше 10 А (например, электрокотлы, сплит-системы).
• Не подходит для систем с частыми импульсными нагрузками (частотные преобразователи, светодиодные драйверы без фильтров) - возможны помехи и преждевременный выход из строя подсветки.
• Запрещено открывать механизм при включённом питании - хотя контакты защищены, работа под напряжением запрещена правилами безопасности.

Примеры использования

• Управление светом в спальне: одна клавиша - основной потолочный свет, вторая - ночник или бра.
• Освещение коридора и туалета с одного места - удобно при входе в квартиру.
• Контроль вентиляции и вытяжки в кухне - одна клавиша включает вентилятор, вторая - подсветку над плитой.
• Общественные здания: классы, офисы, медицинские пункты - где важно быстро найти выключатель в темноте.

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - механизм требует минимум 20 мм свободного пространства.
• При подключении используйте провода сечением 0,75–2,5 мм2 - подходят для всех типов нагрузок до 10 А.
• Если подсветка не работает после установки - проверьте целостность цепи питания; LED-лампы работают параллельно нагрузке и зависят от наличия напряжения на контактах.
• При групповой установке нескольких выключателей - используйте монтажную планку для идеального выравнивания.
• Не применяйте агрессивные чистящие средства - протирайте мягкой тканью с водой. Глянцевая поверхность царапается при использовании абразивов.
• При замене LED-ламп - отключите питание, снимите накладку и аккуратно выньте старую лампу. Заменяйте только оригинальными элементами (совместимы с серией INSPIRIA).
