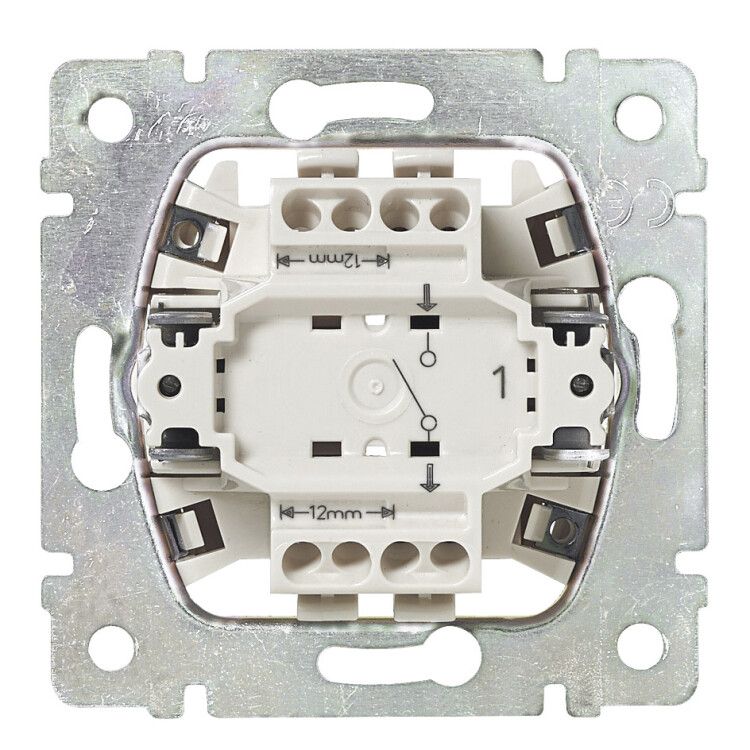

Выключатель 1-кл. 2п СП Valena 10А IP31 250В механизм алюм. Leg 770102 Legrand

Выключатель Legrand Valena Classic 770102 - это надёжный двухполюсный выключатель с одной клавишей, предназначенный для коммутации освещения и бытовых нагрузок в помещениях с умеренным климатом. Механизм с алюминиевой накладкой обеспечивает прочную фиксацию и эстетичный вид при скрытом монтаже.

Назначение и область применения

Выключатель Legrand Valena Classic 770102 используется для включения и отключения электрических цепей мощностью до 2,5 кВт (при 250 В и 10 А). Подходит для управления светильниками, розетками и другим оборудованием в жилых, офисных и общественных зданиях. Благодаря двум полюсам одновременно размыкаются фаза и ноль - повышается безопасность при обслуживании.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Частота: 50 Гц
• Количество полюсов: 2
• Количество клавиш: 1
• Степень защиты: IP31 - защита от крупных частиц пыли и вертикального падения капель воды
• Максимальное сечение кабеля: 2,5 мм2
• Габариты: 71×71×37 мм
• Материал корпуса: пластик, без галогенов
• Цвет: алюминиевый (глянцевая отделка)
• Климатическое исполнение: УХЛ4 - работает при температуре от -5 до +40 C
• Способ монтажа: скрытый
• Тип крепления: в распор и на шурупах
• Наличие монтажной панели: да
• Комплектация: механизм с декоративной накладкой

Совместимость и монтаж

Выключатель Legrand Valena Classic 770102 совместим со стандартными монтажными коробками глубиной не менее 40 мм. Крепление осуществляется за счёт распорных лапок и двух винтов - обеспечивается плотная фиксация в стене. Для подключения используются клеммы, рассчитанные на провода сечением до 2,5 мм2. Нельзя использовать многожильные провода без опрессовки наконечника. Схема подключения: два входа (фаза и ноль) - два выхода на нагрузку. Обязательно соблюдайте полярность: L1/L2 - вход, T1/T2 - выход.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60669-1 и требованиям технического регламента ТР ТС 004/2011. Отсутствие галогенов в материале снижает риск выделения токсичных веществ при перегреве. Конструкция исключает случайное прикосновение к токоведущим частям при установленной накладке.

Преимущества

• Двухполюсное отключение - полное отсоединение цепи, безопаснее для ремонта
• Монтажная панель упрощает установку и выравнивание в коробке
• Глянцевая алюминиевая накладка легко моется и не теряет внешний вид
• Изделие из экологически безопасного пластика - не выделяет вредных веществ
• Совместим с сериями Valena и Valena Classic - можно заменить старые модели без переделки коробки

Ограничения применения

• Не предназначен для влажных помещений (IP31 не защищает от брызг и паров)
• Запрещено применять при температурах ниже -5 C и выше +40 C
• Не подходит для нагрузок свыше 10 А - не используйте с мощными нагревателями или насосами
• Не допускается использование с проводами более 2,5 мм2 - возможен перегрев контактов
• Не рекомендован для наружной установки или мест с высокой запылённостью

Примеры использования

• Управление потолочным светильником в спальне
• Отключение группы точечных светильников в коридоре
• Коммутация розеточной группы в комнате (если требуется отключение фазы и ноля)
• Подключение вытяжки или вентилятора в ванной (при условии отсутствия повышенной влажности)

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 2,5 мм2 максимум. Превышение вызывает нагрев и выход из строя.
• При использовании многожильного провода обязательно обжмите его наконечником - иначе контакт будет нестабильным.
• При установке в новую коробку убедитесь, что её глубина ≥40 мм - иначе механизм не войдёт полностью.
• Не затягивайте крепёж слишком сильно - это может треснуть пластиковую рамку.
• Если вы меняете старый выключатель, сравните габариты: 71×71 мм - стандарт для большинства моделей Valena.
