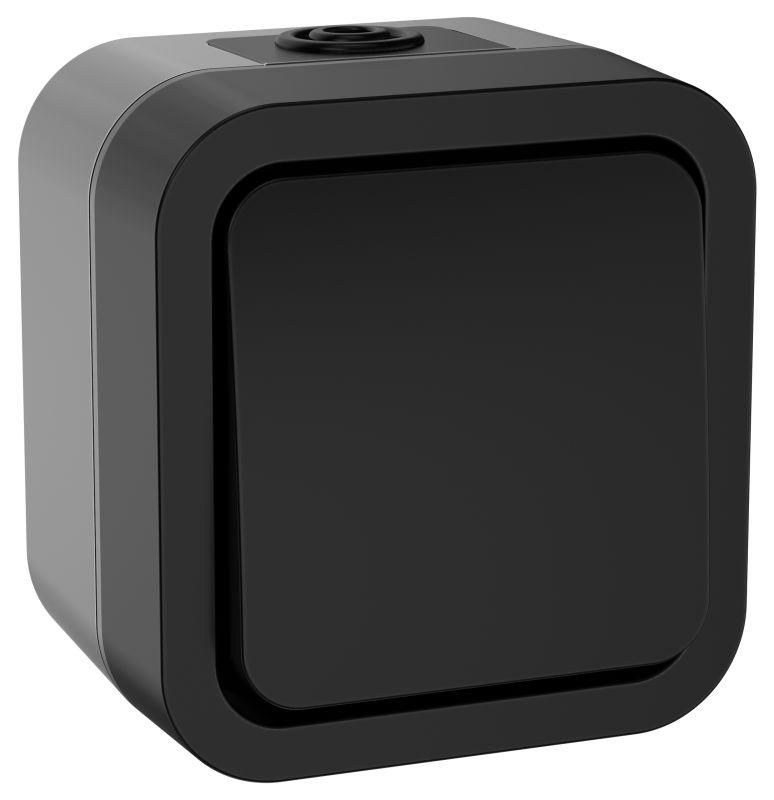

Выключатель двухполюсный одноклавишный TORS 10А IP55 графит - TS-V16-0-10-55-K53 IEK

Выключатель двухполюсный одноклавишный 10А IP55 TS111 графит от IEK — надежное устройство для управления двумя цепями одновременно в условиях высокой влажности и запыленности. Артикул ts-v16-0-10-55-k55 предназначен для открытой установки в бытовых и промышленных объектах, где важна долговечность и защита от внешних воздействий.

Назначение и область применения

Выключатель двухполюсный одноклавишный 10А IP55 TS111 графит используется для коммутации двух фазных проводников в одной цепи. Подходит для управления освещением, нагревательными приборами, маломощным оборудованием, когда требуется отключение сразу двух проводов — например, при работе с сетью 230 В переменного тока. Применяется там, где есть риск попадания воды или пыли: гаражи, мастерские, склады, навесы, террасы, уличные светильники и другие места с повышенной влажностью или запыленностью.

Технические характеристики

• Номинальный ток: 10 А — позволяет безопасно коммутировать нагрузку до 2,3 кВт при 230 В;
• Номинальное напряжение: 250 В — рассчитан на использование в однофазных сетях 220–240 В;
• Количество полюсов: 2 — переключает две фазы одновременно, обеспечивает полноценное отключение цепи;
• Степень защиты IP55 — защищён от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от струй воды из любого направления;
• Способ монтажа: открытый — устанавливается на стену без штробления, подходит для деревянных, металлических и бетонных поверхностей;
• Количество клавиш: одна — управление обоими полюсами одним движением;
• Тип крепления: винтовое — фиксируется на монтажной планке или прямо на стену через отверстия в корпусе;
• Материал корпуса: пластик — устойчив к механическим повреждениям и химическим воздействиям;
• Цвет: графит — маскирует следы загрязнений, соответствует современным интерьерам;
• Срок службы: 10 лет — при соблюдении условий эксплуатации и номинальной нагрузки;
• Количество модулей: 1 — занимает минимальную ширину на DIN-рейке или монтажной платформе;
• Тип комплектации: механизм — без лицевой рамки, требует установки в корпус или на монтажную коробку.

Совместимость и монтаж

Выключатель двухполюсный одноклавишный 10А IP55 TS111 графит совместим со всеми стандартными монтажными коробками для открытой установки с глубиной не менее 30 мм. Для подключения используются два входных и два выходных контакта — фаза на вход, фаза на выход каждого полюса. Кабель рекомендуется зачищать на 8–10 мм, затяжка винтов должна быть плотной, но без перегрузки — чтобы не повредить контактные площадки. Устройство не предназначено для встраивания в стену — для скрытого монтажа используйте модели с IP44 и внутренней установкой.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Конструкция исключает случайное прикосновение к токоведущим частям при установленной клавише. Наличие IP55 снижает риск замыкания при попадании воды или пыли. Однако устройство не является взрывозащищённым и не предназначено для использования во взрывоопасных средах.

Преимущества

• Двухполюсное исполнение обеспечивает полное отключение цепи — повышает безопасность при обслуживании;
• IP55 позволяет использовать выключатель вне помещения без дополнительной защиты;
• Простая одноклавишная система управления удобна даже при использовании рук в перчатках;
• Графитовый цвет хорошо сочетается с другими элементами электроустановки серии TORS;
• Долгий срок службы — минимизирует необходимость замены в течение всего срока эксплуатации объекта.

Ограничения применения

• Не применяется в местах с постоянным погружением в воду — IP55 не гарантирует герметичность при длительном контакте с жидкостью;
• Не подходит для мощных двигателей выше 2,3 кВт — возможен перегрев и отказ контактов;
• Не предназначен для автоматического управления — работает только вручную;
• Не имеет функции защиты от перегрузки или короткого замыкания — необходимо применять вместе с автоматическим выключателем;
• Не совместим с системами умного дома без дополнительных реле или модулей.

Примеры использования

• Управление освещением на уличной террасе — отключение двух фаз предотвращает опасность при ремонте;
• Переключение тепловентилятора в гараже — надёжная работа при температурных перепадах и сырости;
• Размыкание цепи питания насоса в хозблоке — защита от влаги продлевает жизнь устройства;
• Коммутация оборудования в мастерской — удобно отключать несколько потребителей одной кнопкой.

Практические советы

• При монтаже проверьте соответствие сечения кабеля — для 10 А оптимально 1,5–2,5 мм² медного провода;
• Обязательно отключите питание перед подключением — даже при IP55 существует риск поражения током;
• Если планируете установку на открытом воздухе — используйте дополнительно защитный кожух или накладку;
• Не закрывайте клавишу изоляцией или декоративными элементами — это может нарушить работу механизма;
• Проверяйте состояние контактов каждые 2–3 года — особенно в условиях высокой влажности.
