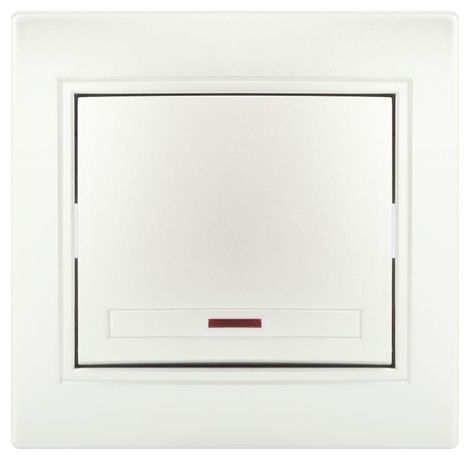

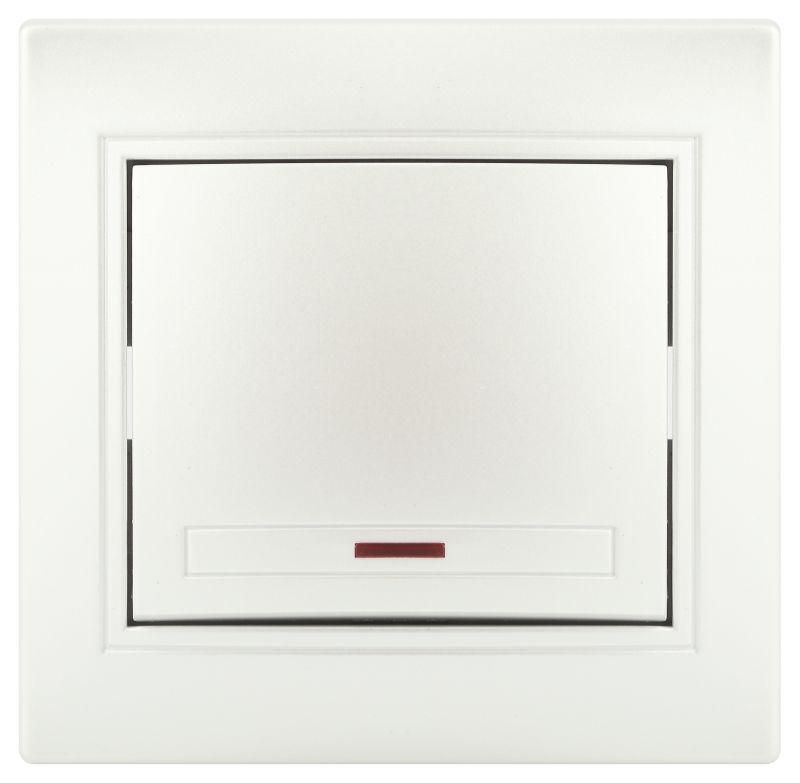

Выключатель одноклавишный, в рамку (скрытого монтажа) с подсветкой перламутр 10А 250В Intro Plano 1-102-06 - Б0053736 ЭРА

Выключатель одноклавишный с подсветкой СУ Plano 1-102-06 - устройство для управления светом в помещениях с скрытой проводкой. Бренд Intro, артикул 1-102-06, сочетает надёжную механику, светодиодную подсветку и совместимость с сериями рамок Plano. Подходит для жилых и офисных помещений, где важна видимость выключателя в темноте.

Назначение и область применения

Выключатель одноклавишный с подсветкой СУ Plano 1-102-06 предназначен для коммутации освещения в помещениях с внутренней (скрытой) проводкой. Подсветка позволяет легко найти выключатель в темноте - особенно полезно в коридорах, спальнях, детских комнатах и санузлах. Применяется в квартирах, домах, офисах, гостиницах и других объектах с постоянным использованием электросветильников.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на работу в бытовых сетях 220–240 В
• Номинальный ток: 10 А - допускает нагрузку до 2,2 кВт (например, лампы накаливания, LED-светильники, люстры)
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли; применяется только во внутрипомещенческих условиях
• Тип подключения: однополюсный - управляет одной цепью освещения
• Подсветка: светодиодная (LED) - работает при отключенном основном освещении, потребляет минимум энергии
• Материал корпуса: термопласт - негорючий, устойчив к деформациям, не содержит галогенов
• Цвет: бежевый, глянцевая отделка - гармонирует с декором интерьера
• Габариты: 82×40×80 мм - соответствует стандартному подрозетнику 68 мм
• Крепление: винтовое - механизм фиксируется в подрозетнике через монтажные лапки и/или винты
• Зажимы: винтовые клеммы с двумя отверстиями - обеспечивают надёжный контакт и возможность шлейфового подключения
• Сигнальный контакт: да - подсветка активируется при любом положении клавиши (вкл./выкл.)

Совместимость и монтаж

Выключатель СУ Plano 1-102-06 совместим с подрозетниками стандарта ГОСТ 24957. Монтаж выполняется в два этапа:

• Подключение проводов: фаза L подводится к входному зажиму, выход - к светильнику. Оба зажима имеют по два отверстия - можно запитать следующий выключатель по шлейфу, не используя перемычки
• Фиксация: механизм вставляется в подрозетник, фиксируется либо монтажными лапками (прижимаются винтами), либо винтами через боковые отверстия - вариант предпочтителен при слабой фиксации подрозетника

Для групповой установки нескольких выключателей используются рамки серии Plano: двухпостовая 1-502-xx, трёхпостовая 1-503-xx, четырёхпостовая 1-504-xx. Цветовое соответствие: бежевый (1-102-06) совпадает с кодом 02 (слоновая кость) в рамках.

Безопасность и стандарты

Изделие выполнено из негорючего термопласта, не содержит галогенов - снижает риск выделения токсичных веществ при перегреве. Соответствует требованиям безопасности для бытовых выключателей. IP20 исключает применение в сырых местах (ванная, баня, улица). Работает при температуре от -10C до +40C - не рекомендован для холодных необогреваемых помещениях.

Преимущества

• Светодиодная подсветка - не мерцает, долговечна, не требует замены
• Два отверстия в клеммах - упрощают шлейфовое подключение, экономят время и материалы
• Вертикальное расположение клемм - удобнее для прокладки проводов, меньше риска перегиба
• Глянцевая поверхность - легко протирать, не собирает пыль
• Совместимость с рамками Plano - позволяет собирать единые группы выключателей с одинаковым дизайном

Ограничения применения

• Не предназначен для влажных помещений - IP20 не защищает от брызг и пара
• Не подходит для мощных нагревательных приборов (электрокотлы, тепловентиляторы) - максимальная нагрузка 10 А
• Не используется на улице, в подвалах без отопления, в саунах
• Не совместим с системами автоматизации (умный дом) - не имеет электронного управления
• Не регулирует яркость - только вкл./выкл.

Примеры использования

• Кухня - управление основным потолочным светом
• Спальня - включение ночного освещения через люстру
• Коридор - включение света при входе, подсветка помогает ориентироваться ночью
• Офис - группа из трёх выключателей в рамке 1-503-02 для управления светом в рабочих зонах

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключённой клавише фаза остаётся под напряжением на входе
• При шлейфовом подключении проверьте плотность затяжки винтов - плохой контакт вызывает нагрев
• Выбирайте рамки того же цвета (1-502-02, 1-503-02 и т.д.), чтобы сохранить единый стиль
• Если подрозетник старый и расшатан - используйте винтовую фиксацию вместо монтажных лапок
• Не закручивайте винты слишком сильно - есть риск повредить пластиковые клеммы
• Проверьте, что подсветка горит при выключенном свете - если нет, возможно неверно подключена фаза
