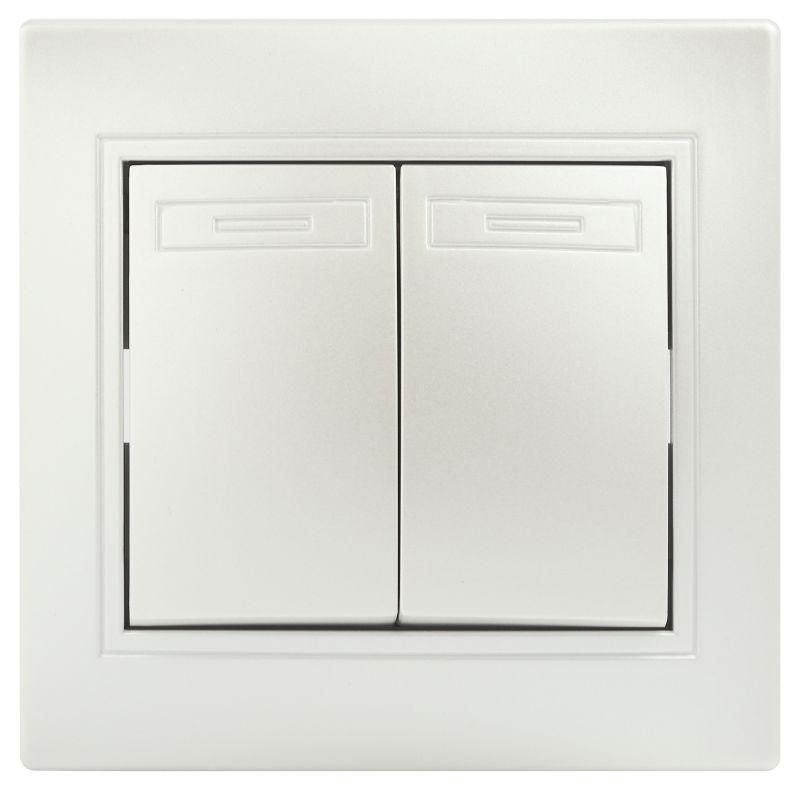

Выключатель двухклавишный, в рамку (скрытого монтажа) перламутр 10А 250В Intro Plano 1-104-06 - Б0053767 ЭРА

Выключатель двухклавишный 10А 250В IP20 СУ перламутр серия Plano 1-104-06 - устройство для управления двумя группами светильников или нагрузок в помещениях с внутренней проводкой. Произведён компанией Intro в серии Plano, сочетает надёжную конструкцию, глянцевую перламутровую отделку и совместимость с типовыми подрозетниками.

Назначение и область применения

Выключатель двухклавишный 10А 250В IP20 СУ перламутр серия Plano 1-104-06 предназначен для коммутации освещения в жилых и офисных помещениях. Подходит для управления двумя независимыми группами ламп - например, основным светом и подсветкой, или светом в двух зонах комнаты. Применяется в системах с напряжением до 250 В и током до 10 А, что покрывает большинство бытовых задач. Не используется во влажных помещениях, на улице или в местах с высокой запылённостью из-за низкой степени защиты IP20.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Количество клавиш: 2
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Способ монтажа: скрытая установка в подрозетник
• Тип подключения: винтовые клеммы с двумя отверстиями каждая
• Схема подключения: 2×1-полюс - две независимые цепи, каждый контакт управляет одной группой нагрузки
• Материал корпуса: термопласт, негорючий
• Цвет: перламутр, глянцевая поверхность
• Подсветка: отсутствует
• Тип крепления: винтовое + монтажные лапки
• Форма: рамочная, вертикальное расположение клемм

Совместимость и монтаж

Выключатель двухклавишный 10А 250В IP20 СУ перламутр серия Plano 1-104-06 устанавливается в стандартный круглый подрозетник диаметром 68–70 мм. Монтаж возможен двумя способами: на фиксирующие лапки или через боковые винты - это повышает надёжность при тяжёлых накладках или в старых стенах. Клеммы имеют два отверстия: одно для входного провода, второе - для проходного, что позволяет собирать последовательные цепочки (шлейф) между несколькими выключателями без дополнительных перемычек. Комплектуется одиночной рамкой; для установки нескольких выключателей в один блок требуются многоместные рамки: 1-502-xx (два поста), 1-503-xx (три поста), 1-504-xx (четыре поста). Цвета рамок соответствуют кодам: 01 - белый, 02 - слоновая кость, 03 - алюминий, 04 - шампань, 05 - антрацит, 10 - венге, 11 - сосна.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электроустановок. Материал корпуса - негорючий термопласт, обеспечивающий самозатухание при перегреве. Номинальные значения 10 А / 250 В соответствуют нормам ГОСТ Р 50030.2. Конструкция исключает случайное прикосновение к токоведущим частям при установленной накладке. Не имеет защиты от влаги - применение в банях, кухнях с повышенной влажностью или на улице недопустимо.

Преимущества

• Две независимые клавиши позволяют точно контролировать освещение в разных зонах
• Винтовые клеммы с двумя отверстиями упрощают сборку шлейфа - меньше лишних проводов и соединителей
• Вертикальное расположение клемм снижает риск перегиба проводов при подключении
• Глянцевая перламутровая поверхность легко моется и хорошо сочетается с современным интерьером
• Поддерживается совместимость с широкой линейкой рамок серии Plano

Ограничения применения

• Не применяется в условиях повышенной влажности (ванная, бассейн, уличные объекты) - степень защиты IP20 не предохраняет от попадания воды
• Не рекомендован для мощных нагревательных приборов (более 2,2 кВт) - максимальный ток 10 А
• Не содержит подсветки - в темноте невозможно определить положение клавиш
• Требует точного подбора подрозетника - несовместим с прямоугольными или нестандартными коробками

Примеры использования

• Управление светом в спальне: одна клавиша - потолочные светильники, другая - ночники у кровати
• Освещение кухни: рабочая зона и зона стола
• Зона отдыха в гостиной: люстра и торшеры
• Система “два выключателя - три точки” - когда один выключатель управляет двумя источниками света, а второй - одним

Практические советы

• При подключении используйте провода сечением 1,5–2,5 мм2 - они подходят по току и плотно фиксируются в клеммах
• При монтаже нескольких выключателей в ряд выбирайте рамки того же цвета - перламутр (код 09) лучше всего сочетается с другими оттенками серии Plano
• Не затягивайте винты клемм слишком сильно - это может повредить пластик и вызвать плохой контакт
• Проверьте глубину подрозетника перед установкой: выключатель 1-104-06 требует минимум 45 мм свободного пространства
• Если нужна подсветка - замените этот выключатель на модель с индикацией, например, 1-104-06L (если доступна в вашем регионе)
