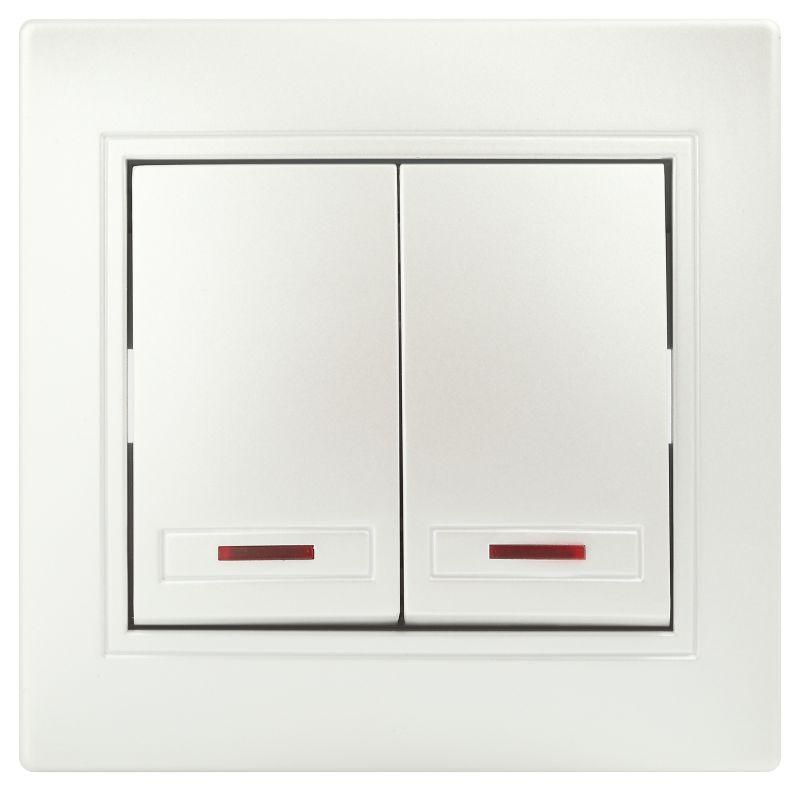

Выключатель двухклавишный, в рамку (скрытого монтажа) с подсветкой перламутр 10А 250В Intro Plano 1-105-06 - Б0053782 ЭРА

Выключатель двухклавишный с подсветкой серии Plano 1-105-06 от ЭРА - устройство для управления двумя группами светильников в помещениях с внутренней проводкой. Механизм с глянцевой перламутровой накладкой и светодиодной индикацией обеспечивает комфортную работу в темноте, а совместимость с рамками серии Plano позволяет легко собирать многоступенчатые блоки.

Назначение и область применения

Выключатель Plano 1-105-06 предназначен для коммутации освещения в жилых и офисных помещениях. Подходит для управления двумя независимыми группами ламп - например, основным светом и подсветкой, или светом в двух зонах комнаты. Благодаря защищённому корпусу и классической форме, используется в интерьерах с отделкой под современный минимализм. Применяется в квартирах, домах, гостиницах, административных зданиях.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на стандартную бытовую сеть 220–240 В
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (при 220 В)
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли; подходит только для сухих помещений
• Количество клавиш: 2 - каждая управляет своей цепью
• Тип подключения: винтовой зажим - надёжное соединение с медными проводами сечением до 2,5 мм2
• Схема подключения: 2×1-полюс - два отдельных однополюсных контакта
• Материал корпуса: термопласт - самозатухающий, не поддерживающий горение
• Подсветка: светодиодная - работает при выключенном состоянии, указывает положение клавиш
• Цвет: перламутр - глянцевая поверхность с эффектом перелива
• Способ монтажа: скрытая установка - встраивается в подрозетник
• Крепление: винтовое + монтажные лапки - возможность фиксации любым способом

Совместимость и монтаж

Выключатель Plano 1-105-06 совместим с одно- и многоместными рамками серии Plano. Для установки нескольких выключателей в один подрозетник используйте:

• 2-постовая рамка: 1-502-xx (например, 1-502-01 - белая)
• 3-постовая рамка: 1-503-xx
• 4-постовая рамка: 1-504-xx

Клеммы расположены вертикально - упрощает прокладку проводов между соседними устройствами. Каждая клемма имеет два отверстия - можно сделать последовательное соединение (шлейф) без дополнительных перемычек. Монтаж возможен как на лапки, так и через боковые винты - подходит для старых и новых подрозетников.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытовых электроустановок. Материал корпуса - негорючий термопласт, что снижает риск возгорания при перегрузках. IP20 не требует герметизации - не применяйте во влажных зонах (ванная, кухня, бассейн). Не предназначена для управления мощностью выше 2,2 кВт - не подключайте нагреватели, мощные люстры или оборудование с высоким пусковым током.

Преимущества

• Светодиодная подсветка - видно положение клавиш даже в темноте
• Винтовые клеммы с двумя отверстиями - упрощают шлейфовое подключение
• Фиксация на лапки и винты - универсальная совместимость с подрозетниками
• Глянцевая перламутровая поверхность - эстетичный внешний вид, не царапается при чистке
• Совместимость с рамками серии Plano - легкая сборка блоков из нескольких элементов

Ограничения применения

• Не использовать в помещениях с повышенной влажностью - IP20 не защищает от брызг и пара
• Запрещено подключать устройства с мощностью выше 2,2 кВт - риск перегрева и выхода из строя
• Не применять в условиях постоянного механического воздействия - не для промышленных станций, дверей, ворот
• Не подходит для управления LED-драйверами с высокими импульсными токами - возможны помехи и сбои

Примеры использования

• Управление светом в спальне: одна клавиша - потолочные светильники, вторая - ночная подсветка
• Освещение коридора: включение света в прихожей и вестибюле одним блоком
• Объединение в блок: три выключателя Plano 1-105-06 в трёхпостовой рамке 1-503-01 - контроль трёх зон освещения
• Установка рядом с розеткой - формирование единого модульного блока в зоне отдыха

Практические советы

• Перед монтажом проверьте сечение провода - оптимально 1,5–2,5 мм2. Тонкий провод (менее 1 мм2) плохо фиксируется в клемме
• При шлейфовом подключении используйте оба отверстия в клемме - первый провод вставляется в нижнее, второй - в верхнее
• Выбирайте рамку того же цвета - перламутр сочетается с белым, слоновой костью, шампанью
• Не затягивайте винты клемм слишком сильно - повредите пластиковую оболочку
• При замене старого выключателя - убедитесь, что новый механизм точно входит в подрозетник (диаметр стандартный 68 мм)
