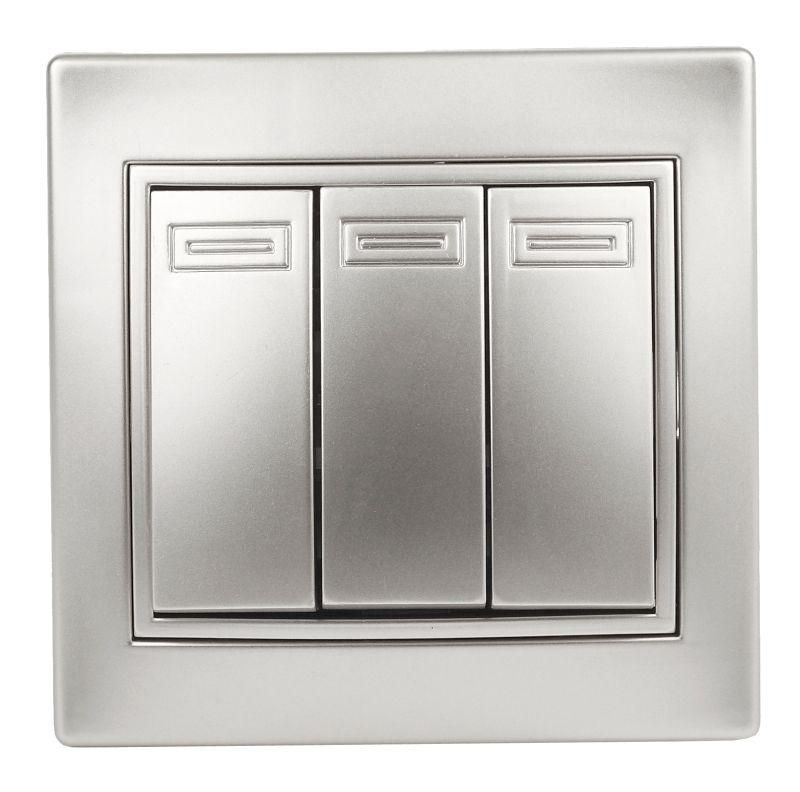

Выключатель трехклавишный, в рамку (скрытого монтажа) алюминий 10А 250В Intro Plano 1-106-03 - Б0053791 ЭРА

Выключатель тройной 10А 250В IP20 СУ алюминий от бренда ЭРА в серии Plano - это надёжный коммутирующий элемент для управления тремя группами освещения в помещениях с сухой средой. Артикул б0053791 предназначен для скрытой установки в стеновые коробки и подходит для бытовых и офисных объектов.

Назначение и область применения

Выключатель тройной 10А 250В IP20 СУ алюминий используется для включения и выключения трёх независимых световых цепей - например, люстр, точечного освещения или подсветки. Подходит для жилых помещений, офисов, школ и других интерьеров, где требуется управление несколькими источниками света из одного места. Не применяется во влажных зонах, на улице или в производственных условиях с высокой запылённостью.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на работу в сетях 220–240 В переменного тока
• Номинальный ток: 10 А - способен коммутировать нагрузку до 2,2 кВт (при 220 В)
• Количество клавиш: 3 - каждая управляет отдельной цепью
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги
• Способ монтажа: скрытая установка - монтируется в подрозетник глубиной не менее 60 мм
• Схема подключения: 3×1-полюс - три однополюсных переключателя в одном корпусе
• Тип подключения: винтовые клеммы - фиксация проводов болтами, требует затяжки отверткой
• Габариты: 82×45×80 мм - совместим со стандартными подрозетниками 68–70 мм
• Материал корпуса: пластик - не горючий, устойчив к механическим воздействиям
• Цвет: серый, глянцевая отделка - сочетается с большинством декоративных рамок
• Без подсветки - не имеет индикации положения клавиш
• Не содержит галогенов - соответствует экологическим нормам RoHS

Совместимость и монтаж

Выключатель тройной 10А 250В IP20 СУ алюминий совместим с любыми стандартными подрозетниками диаметром 68–70 мм. Монтаж выполняется через винтовое крепление к металлической планке внутри коробки. Для правильной сборки используйте провода сечением 0,5–2,5 мм2. Клеммы рассчитаны на медные жилы - не рекомендуется подключение алюминиевых проводов. Накладка и механизм поставляются в комплекте, что исключает необходимость докупать отдельные части. Установка возможна только после завершения штукатурных работ - устройство не предназначено для открытой проводки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Отсутствие галогенов в составе материала снижает риск выделения токсичных веществ при перегреве. Защита IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не заменяет обязательную заземление всей электроустановки. Применяйте только в соответствии с проектом и нормами ПУЭ.

Преимущества

• Компактный размер позволяет установить в ограниченном пространстве
• Глянцевая поверхность легко моется и сохраняет внешний вид долгое время
• Фирменная серия Plano гарантирует единый дизайн с другими изделиями этой линейки
• Винтовые клеммы обеспечивают прочное и долговечное соединение
• Отсутствие подсветки снижает вероятность мерцания и помех в чувствительных системах

Ограничения применения

• Не допускается использование в помещениях с повышенной влажностью (ванная, баня, кухня без защиты)
• Не подходит для управления мощными нагревательными приборами свыше 2,2 кВт
• Не работает с LED-драйверами и электронными трансформаторами без предварительной проверки совместимости
• Не имеет индикации - невозможно определить состояние выключателя в темноте
• Запрещена установка в местах с постоянным механическим воздействием (например, в проходах с тяжёлыми дверями)

Примеры использования

• Управление тремя зонами освещения в спальне: потолочные светильники, ночник и бра
• Коммутация света в коридоре: основной свет, подсветка в нише и освещение шкафа-купе
• Переключение между режимами в рабочем кабинете: общий свет, лампа на столе, подсветка книжных полок

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• Затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить контакт
• При использовании многожильных проводов обжимайте концы наконечниками НШВИ
• Выбирайте декоративную рамку с подходящим дизайном - модель совместима с рамками серии Plano
• Если нужна подсветка клавиш - выбирайте другую модель; этот выключатель её не предусматривает
