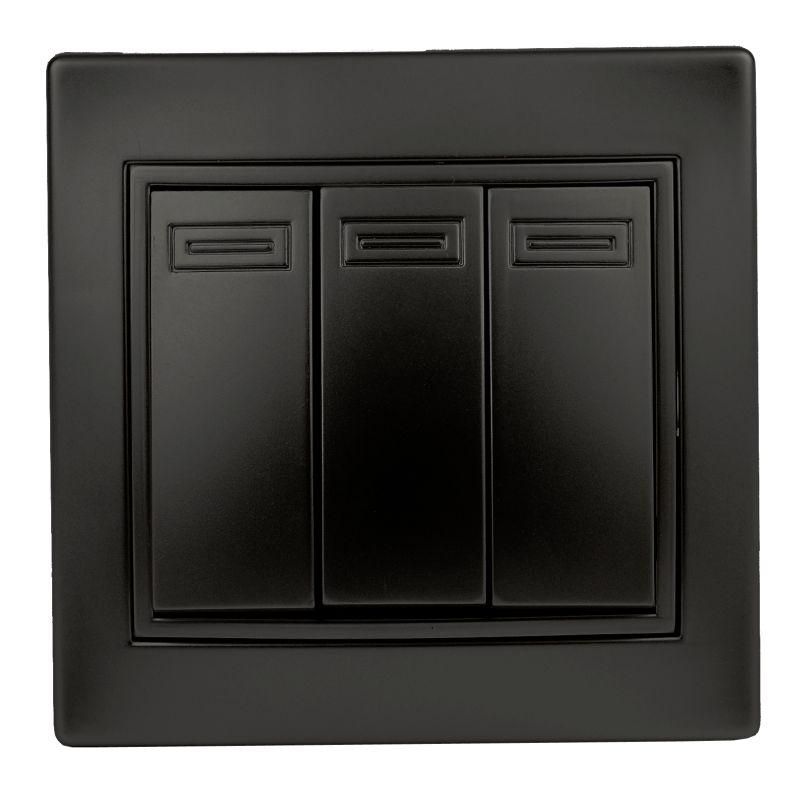

Выключатель трехклавишный, в рамку (скрытого монтажа) антрацит 10А 250В Intro Plano 1-106-05 - Б0053795 ЭРА

Выключатель тройной 10А 250В IP20 СУ антрацит 1-106-05 - это надёжный механизм для управления тремя группами освещения или нагрузок в жилых и офисных помещениях. Произведённый компанией ЭРА под серийным наименованием Intro, этот выключатель сочетает простую конструкцию, удобную эксплуатацию и совместимость со стандартными монтажными коробками.

Назначение и область применения

Выключатель тройной 10А 250В IP20 СУ антрацит 1-106-05 предназначен для коммутации световых цепей мощностью до 2,5 кВт (при 250 В и 10 А). Подходит для установки в квартирах, домах, офисах и других закрытых помещениях с нормальной влажностью. Каждая из трёх клавиш управляет отдельной группой светильников - например, основным освещением, бра и точечными светильниками. Монтаж осуществляется внутрь стеновой коробки (скрытая установка), что обеспечивает эстетичный вид.

Технические характеристики

• Номинальное напряжение: 250 В - допустимо использование в бытовых сетях 220–240 В
• Номинальный ток: 10 А - максимальная нагрузка на каждую клавишу
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Количество клавиш: 3 - три независимых переключателя в одном корпусе
• Схема подключения: 3×1-полюс - каждая клавиша замыкает один фазный провод
• Материал корпуса: термопласт - устойчив к нагреву и механическим воздействиям
• Габариты: 80×80×40 мм - соответствует стандартным монтажным коробкам
• Количество модулей: 2 - занимает два стандартных модуля в распределительном щите
• Цвет: антрацит (серый глянцевый) - гармонирует с большинством декоров
• Подсветка: отсутствует - не имеет светодиодного индикатора
• Тип крепления: винтовое - фиксируется болтами к монтажной коробке
• Способ подключения: винтовые клеммы - надёжное соединение с медными проводами

Совместимость и монтаж

Выключатель 1-106-05 совместим с любыми стандартными монтажными коробками глубиной не менее 40 мм. Установка выполняется после предварительного отключения питания. Для монтажа требуется:

• Заготовленные фазные провода (L) - каждый к одному контакту
• Отсутствие нулевых и заземляющих проводов на самом выключателе - он работает только с фазой
• Инструмент: отвертка для затяжки винтов (не требует специальных усилий)

Рекомендуется использовать провода сечением 0,75–2,5 мм2. Не применяйте многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Выключатель тройной 10А 250В IP20 СУ антрацит 1-106-05 соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированному корпусу и расположению контактов внутри. Однако IP20 не позволяет использовать устройство во влажных зонах - запрещено монтировать в ванных, кухнях, подвалах и на улице.

Преимущества

• Один корпус вместо трёх отдельных выключателей - экономия места и упрощение монтажа
• Глянцевая отделка легко моется - не задерживает пыль и грязь
• Термопластовый корпус устойчив к перегреву - безопасен даже при длительной работе
• Фиксация винтами - прочная посадка в коробке, не шатается
• Совместим с другими изделиями серии Intro - можно собирать единый стиль интерьера

Ограничения применения

• Не подходит для помещений с повышенной влажностью - IP20 не защищает от брызг и пара
• Нельзя применять для управления двигателями, насосами или мощными нагревателями - только осветительные нагрузки до 2,5 кВт
• Отсутствует подсветка - невозможно определить положение клавиш в темноте
• Не предназначена для автоматизации - несовместим с датчиками движения, таймерами и умными системами

Примеры использования

• Управление тремя зонами освещения в спальне: потолочные светильники, ночники и бра
• Контроль света в коридоре: вход, проход и нишевые лампы
• Освещение рабочего кабинета: основной свет, лампа на столе и подсветка книжных полок

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и нагрузки - превышение 10 А вызывает перегрев
• При использовании алюминиевых проводов - обязательно используйте переходные клеммы или наконечники
• При замене старого выключателя - сравните размеры: 80×80 мм должны точно попасть в отверстие
• Если нужна подсветка - выбирайте модель с индикацией (например, 1-107-05)
• Для единого дизайна - сочетайте с розетками и рамками из серии Intro Plano
